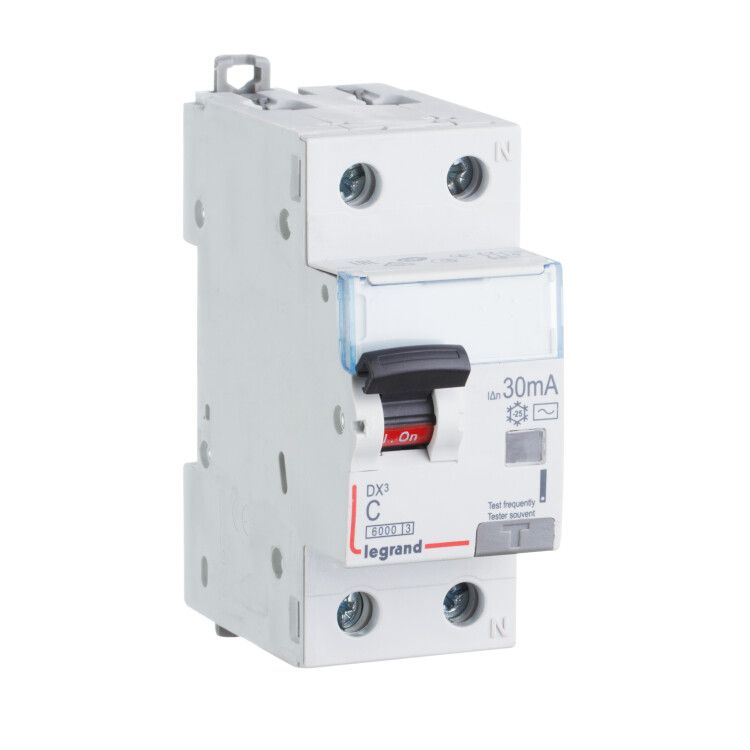

Выключатель автоматический дифференциального тока 2п (1P+N) C 40А 30мА тип AC 6кА DX3 2мод. Leg 411006 Legrand

Автоматический выключатель дифференциального тока Legrand DX3 с артикулом 411006 - это двухполюсное устройство (1P+N) для защиты людей и оборудования от поражения током и коротких замыканий в бытовых и промышленных сетях переменного тока. Компактный, надёжный и оснащённый функцией тестирования, он легко монтируется на DIN-рейку и соответствует международным стандартам.

Назначение и область применения

Выключатель автоматический дифференциального тока Legrand DX3 предназначен для одновременной защиты от токов утечки и перегрузок/коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных помещений и других объектов с однофазными сетями 230 В. Особенно важен там, где есть риск поражения электрическим током - в ванных комнатах, кухнях, на открытых площадках, у станков и насосов.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к утечкам выше этого значения, безопасен для человека
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (стандартно для бытовой техники)
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе
• Номинальное напряжение: 230 В - рассчитан на сети 220–240 В, 50 Гц
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 ампер
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электромоторы, светильники, насосы)
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Количество модулей DIN: 2 - занимает два стандартных модуля на рейке (17,5 мм каждый)
• Глубина монтажа: 44 мм - учтите этот размер при проектировании шкафа
• Климатическое исполнение: УХЛ4 - работает при температуре от 0 C до +40 C, допустима повышенная влажность
• Поперечное сечение проводов: 0,75–16 мм2 - совместим с медными проводами от 0,75 до 16 квадратных миллиметров
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижает тепловые повреждения
• Стандарты: МЭК 61009-1 / IEC 60947-2 - соответствие европейским и международным требованиям безопасности

Совместимость и монтаж

Выключатель Legrand DX3 411006 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется сверху: входные провода - к верхним зажимам, выходные - к нижним. Обязательно соблюдать полярность: фаза - L, ноль - N. Устройство имеет механическую блокировку, предотвращающую случайное включение после срабатывания. Для удобства монтажа предусмотрены зажимы с возможностью затяжки отверткой. Убедитесь, что глубина шкафа позволяет вместить 44 мм корпуса устройства.

Безопасность и стандарты

Выключатель автоматический дифференциального тока Legrand DX3 соответствует стандартам МЭК 61009-1 и IEC 60947-2, которые гарантируют надёжность срабатывания при утечке и термическую стойкость. Класс токоограничения 3 обеспечивает быстрое отключение при аварийном токе, минимизируя риск возгорания. Устройство не предназначено для работы вне закрытого щита - IP20 не защищает от влаги и пыли. Эксплуатация при температуре ниже 0 C запрещена.

Преимущества

• Сблокированное отключение фазы и нуля - исключает остаточные напряжения на оборудовании
• Кнопка “Тест” - позволяет проверять работоспособность без специнструментов
• Механическая блокировка - предотвращает повторное включение после срабатывания до ручного сброса
• Широкий диапазон сечения проводов - упрощает подключение как тонких, так и мощных кабелей
• Совместимость с рекомендованными проектными решениями - идеально встраивается в системы Legrand

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC)
• Не защищает от постоянных токов утечки (например, от импульсных БП) - для таких задач нужен тип A или B
• Не предназначен для установки на открытом воздухе или во влажных помещениях без корпуса - IP20 недостаточно
• Не работает при температуре ниже 0 C - требуется обогрев щита в холодных регионах
• Не подходит для нагрузок с частыми пиками более 8×In - для них лучше выбрать характеристику D

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной комнате и на кухне
• Подключение стиральной машины, бойлера, духового шкафа
• Щитовая защита на производстве - для станков, конвейеров, насосов с асинхронными двигателями
• Объекты с высокими требованиями к электробезопасности: детские сады, больницы, офисы

Практические советы

• Выбирайте этот выключатель, если вам нужна защита именно от переменного тока утечки - он не подойдёт для систем с постоянными утечками (например, с LED-драйверами или ИБП)
• Проверяйте работу кнопкой “Тест” хотя бы раз в месяц - даже если всё кажется в порядке
• При монтаже не перетягивайте зажимы - это повредит провод и вызовет нагрев
• Учитывайте посадочную глубину 44 мм - если шкаф слишком мелкий, используйте углублённый ящик
• Для комплексной защиты сочетайте с обычными автоматами по току - DX3 не заменяет тепловую и электромагнитную защиту, а дополняет её
