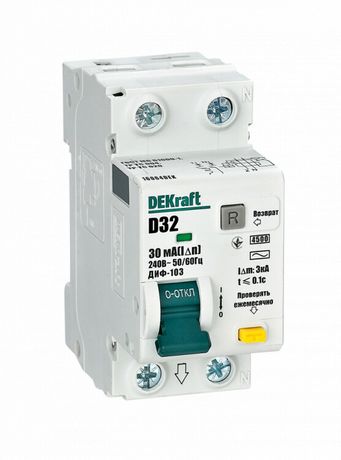

Автоматический выключатель дифференциального тока АВДТ 1Р+N 32А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16064DEK DEKraft APC

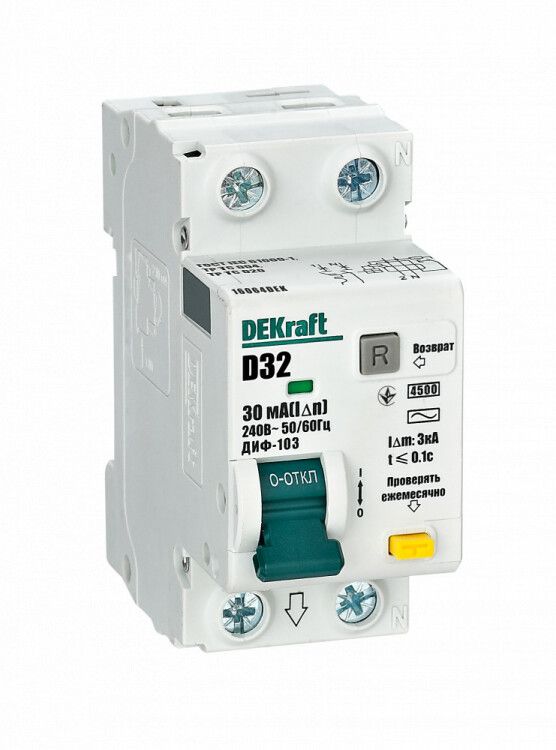

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - двухполюсное устройство (1P+N) на 32 А с чувствительностью 30 мА, сочетающее защиту от перегрузок, коротких замыканий и утечек тока. Подходит для установки в распределительных щитах жилых и общественных зданий, обеспечивая безопасность людей и оборудования. Артикул 16064dek.

Назначение и область применения

Автоматический выключатель дифференциального тока ДИФ-103 защищает людей от поражения электрическим током при утечках через тело (например, при контакте с поврежденной изоляцией). Одновременно он отключает цепь при перегрузках и коротких замыканиях - функции обычного автомата. Применяется в однофазных сетях 230 В переменного тока: для групп розеток, кухонных зон, ванных комнат, насосов, тепловых завес, бытовой техники с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип утечки: AC - реагирует только на синусоидальные переменные токи утечки (типичные для бытовых приборов);
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (электродвигатели, компрессоры, мощные светильники);
• Номинальная отключающая способность: 4,5 кА - максимальный ток КЗ, который автомат способен безопасно отключить;
• Количество полюсов: 2 (1P+N) - отключаются фаза и ноль одновременно;
• Напряжение сети: 230 В, частота 50 Гц - совместим с европейской и российской сетью;
• Напряжение изоляции: 500 В - гарантирует надежную изоляцию внутренних элементов;
• Ширина: 2 модуля (36 мм) - занимает минимальное место на DIN-рейке;
• Глубина монтажа: 74,5 мм - требует соответствующего места внутри щита;
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от воды и пыли - используется только внутри закрытых щитов;
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запыленности и влажности;
• Способ монтажа: на DIN-рейку 35 мм - стандартная система для всех современных щитов.

Совместимость и монтаж

Автоматический выключатель дифференциального тока ДИФ-103 устанавливается на стандартную DIN-рейку шириной 35 мм. Для работы требуется подключение фазного и нулевого провода - ноль обязательно проходит через аппарат, так как устройство контролирует баланс между фазой и нолем. Монтаж выполняется после отключения питания. Убедитесь, что входные провода подходят по сечению: для 32 А рекомендовано медное сечение не менее 4 мм2. Нельзя использовать с трехфазными системами или постоянным током.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для автоматических выключателей дифференциального тока. Электронный блок дифзащиты обеспечивает точное срабатывание при утечках. Отключение происходит за время менее 40 миллисекунд при достижении 30 мА - этого достаточно для предотвращения фибрилляции сердца.

Преимущества

• Компактность: благодаря конструкции 1P+N занимает всего 2 модуля - экономит место в щите по сравнению с решениями типа “автомат + УЗО”;
• Объединённая защита: вместо двух устройств (автомат + УЗО) - один прибор решает две задачи;
• Высокая устойчивость к импульсным нагрузкам: характеристика D позволяет работать с двигателями и другими устройствами с большими пусковыми токами;
• Надежное отключение нуля: исключает риск сохранения потенциала на оборудовании при аварии;
• Производитель DEKraft - известный бренд с проверенной технологией в области дифференциальной защиты.

Ограничения применения

• Не работает с постоянным током - только переменный (AC);
• Не реагирует на импульсные или постоянные утечки тока - для таких случаев нужен тип A или B;
• IP20 - нельзя устанавливать во влажных местах вне щита (например, на улице или в бане без корпуса);
• Не предназначен для защиты цепей выше 230 В - не используйте в трёхфазных сетях без специальных решений;
• Не имеет тестовой кнопки для проверки без нагрузки - необходимо подключить нагрузку перед тестированием.

Примеры использования

• Защита группы розеток в ванной комнате - основное применение для 30 мА;
• Подключение стиральной машины, посудомоечной машины, водонагревателя;
• Щитовая группа для холодильника, кондиционера или насоса - характерная нагрузка с пусковыми токами, где важна характеристика D;
• Электрооборудование в гаражах, мастерских, административных зданиях - там, где есть риск повреждения изоляции кабелей.

Практические советы

• Выбирая ДИФ-103, учитывайте глубину монтажа - 74,5 мм. Убедитесь, что в вашем щите хватает свободного пространства за рейкой;
• Не путайте с УЗО: этот автомат сочетает функции автомата и УЗО - не требует дополнительного устройства;
• Перед первым включением нажмите кнопку «T» (тест) - если не отключится, устройство неисправно;
• При использовании нескольких ДИФ-103 в одном щите соблюдайте координацию - не ставьте два устройства с 30 мА на одной линии без селективности;
• Для старых домов с плохой изоляцией возможны ложные срабатывания - проверьте состояние проводки перед установкой.
