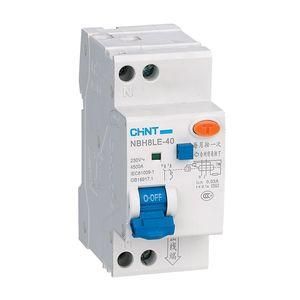

Выключатель автоматический дифференциального тока NBH8LE-40 однополюсный+N 32A 30mA характеристика С 4,5кА - 206065 CHINT

Автоматический выключатель дифференциального тока NBH8LE-40 (R) от CHINT предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в однофазных сетях. Устройство сочетает функции обычного автомата и дифференциальной защиты, обеспечивая надёжную работу в бытовых и промышленных условиях.

Назначение и область применения

Выключатель автоматический дифференциального тока NBH8LE-40 (R) используется в однофазных электросетях с напряжением 230 В и частотой 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка тока ≥ 30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных утечками тока через изоляцию или повреждённые провода.

Применяется в жилых домах, квартирах, офисах, мастерских и на производстве - особенно там, где есть повышенная опасность поражения током: ванные комнаты, кухни, подвалы, станционные щитовые.

Технические характеристики

• Номинальный ток: 32 А - допустимая постоянная нагрузка без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, при которой происходит отключение.
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при максимальном КЗ до этого значения.
• Количество полюсов: 2 (1P+N) - отключаются одновременно фаза и ноль.
• Напряжение изоляции: 300 В - гарантирует безопасную работу при колебаниях напряжения.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные импульсы).
• Сечение проводов: 1–16 мм2 - совместим с большинством медных проводов в бытовой проводке.
• Ширина модуля: 2 модуля - занимает 36 мм на DIN-рейке.
• Глубина монтажа: 49,5 мм - важно при проектировании корпусов щитов.
• Рабочая температура: от -25C до +40C - подходит для установки в неотапливаемых помещениях.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов.
• Частота: 50/60 Гц - работает в любых стандартах сети.
• Тип конструкции: электронный - требует питания для работы датчиков, но обеспечивает точное срабатывание.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки - снизу, питание - сверху. Это соответствует правилам сборки современных щитов. Нулевой проводник коммутируется - значит, при отключении размыкаются и фаза, и ноль, что повышает безопасность.

Для подключения используйте провода сечением от 1 до 16 мм2. Зажимы рассчитаны на плотное соединение - не допускайте оголённых жил и перекосов. После монтажа обязательно протестируйте устройство кнопкой «Тест».

Безопасность и стандарты

Выключатель NBH8LE-40 (R) соответствует требованиям международных норм IEC 61009-1 для аппаратов дифференциального тока. Его электронная система обеспечивает высокую точность срабатывания при утечке 30 мА. Механическая износостойкость - 20 000 циклов, электрическая - 4 000, что гарантирует долгий срок службы даже при частых отключениях.

Преимущества

• Комбинированная защита: от перегрузки, КЗ и утечек - один прибор вместо двух.
• Функция тестирования: кнопка позволяет ежемесячно проверять исправность без специнструментов.
• Индикация положения: окно показывает, отключен ли автомат механически - удобно при диагностике.
• Совместимость с типичными нагрузками: характеристика «C» идеальна для бытовой техники и малых двигателей.
• Надёжная изоляция и импульсная стойкость - снижают риск отказа при грозах и скачках напряжения.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток (AC).
• Не защищает от постоянной утечки тока (тип DC) - если требуется защита от таких утечек (например, в системах с преобразователями), нужен другой тип (например, A или B).
• IP20 - нельзя устанавливать во влажных местах вне щита (без дополнительной защиты).
• Электронная конструкция требует наличия напряжения в сети для работы - при обрыве нуля или фазы защита временно отключена.
• Не рекомендуется использовать в качестве основного рубильника - предназначен для защиты, а не частых ручных отключений.

Примеры использования

• Щитовая квартиры - защита группы розеток в ванной и кухне.
• Производственный участок - питание станка с асинхронным двигателем.
• Офисный комплекс - группа компьютеров и оргтехники на одном контуре.
• Частный дом - защита всей системы освещения и розеток первого этажа.

Практические советы

• Обязательно проверяйте работу кнопкой «Тест» минимум раз в месяц - это законодательно рекомендовано.
• При установке в щите соблюдайте порядок: сначала вводной автомат, потом дифавтомат - так легче диагностировать причины отключения.
• Учитывайте глубину монтажа (49,5 мм): если щит компактный, выбирайте модели с меньшей глубиной или увеличьте внутренний объём.
• Если в вашей сети часто бывают ложные срабатывания - проверьте качество изоляции проводки, возможно, есть старые или повреждённые участки.
• Для сложных объектов можно заказать версию с дополнительными контактами (XF9, XF9J, S9/V9) - они позволяют передавать сигналы в систему управления.
