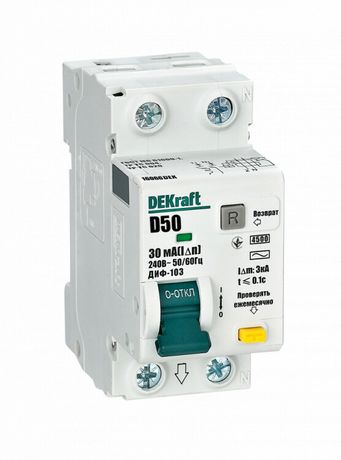

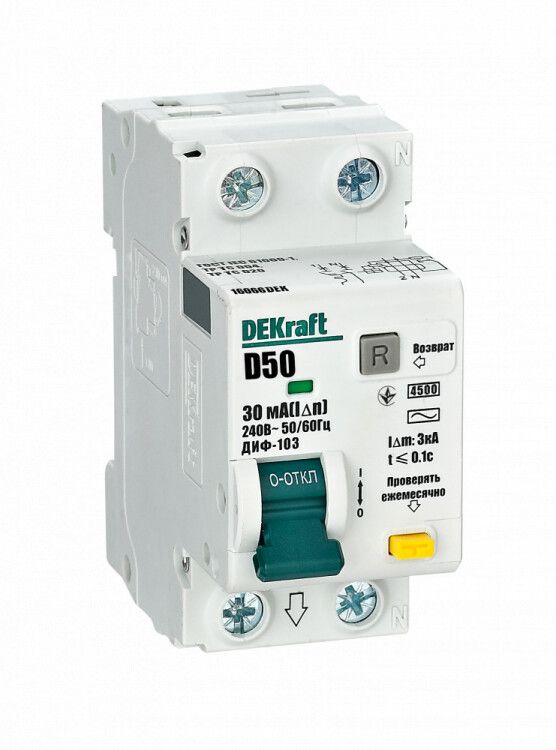

Автоматический выключатель дифференциального тока АВДТ 1Р+N 50А 30мА тип AC х-ка D ДИФ-103 4.5кА | 16066DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-103 от DEKraft - двухполюсный аппарат (1P+N) на 50 А с чувствительностью 30 мА, сочетающий защиту от утечек тока и перегрузок. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектов, где требуется одновременная защита людей и оборудования. Артикул 16066dek.

Назначение и область применения

ДИФ-103 защищает от поражения электрическим током - срабатывает при утечке 30 мА, что соответствует требованиям безопасности для человеческой жизни. Также отключает цепь при перегрузках и коротких замыканиях благодаря характеристике D. Применяется в однофазных сетях 230 В переменного тока: кухни, ванные комнаты, мастерские, насосные станции, оборудование с высокими пусковыми токами (например, двигатели, компрессоры).

Технические характеристики

• Номинальный ток: 50 А - выдерживает длительную нагрузку до этого значения
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциальной защиты: AC - реагирует на синусоидальные утечки переменного тока (стандартно для бытовой сети)
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы)
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при КЗ до этой величины
• Напряжение: 230 В AC, частота 50 Гц - совместим с российскими и европейскими сетями
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Монтаж: на DIN-рейку, занимает 2 модуля (36 мм шириной каждый)
• Глубина монтажа: 74,5 мм - требует достаточного места внутри шкафа
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; предназначен для внутренней установки в закрытые щиты
• Номинальное напряжение изоляции: 500 В - обеспечивает надёжную изоляцию между контактами
• Степень загрязнения: 2 - допустимо использование в помещениях со средним уровнем запылённости

Совместимость и монтаж

ДИФ-103 устанавливается на стандартную DIN-рейку типа TS35. Для работы необходимы два свободных модуля (36×2=72 мм). Устройство имеет коммутируемый нулевой проводник - при отключении размыкается и фаза, и ноль, что повышает безопасность. Подключение: входные кабели - сверху, выходные - снизу. Нельзя использовать в сетях постоянного тока или с импульсными утечками (например, от ИБП или LED-драйверов), так как тип AC не реагирует на них.

Безопасность и стандарты

Соответствует требованиям МЭК/ГОСТ Р 50808 и МЭК/ГОСТ Р 51326.1. Относится к классу B по степени защиты от поражения током. Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения. Не содержит механических элементов, чувствительных к вибрациям - надёжнее аналогов с биметаллическими тригерами.

Преимущества

• Компактность: занимает всего 2 модуля, в отличие от старших серий (например, ДИФ-101), что экономит место в щите
• Универсальная характеристика D - идеально для двигателей, насосов, вентиляторов
• Разъединяет ноль - исключает риск оставления фазы под напряжением после отключения
• Электронная схема - работает при низком напряжении, не зависит от силы тока в цепи
• Простая диагностика: рычаг отключения показывает причину - перегрузка или утечка

Ограничения применения

• Не подходит для сетей с постоянным током или сложной формой тока утечки (например, от светодиодных светильников с драйверами, ИБП, частотных преобразователей)
• IP20 - нельзя устанавливать во влажных местах без корпуса (на улице, в банях, на открытых площадках)
• Не защищает от перенапряжений - требует установки отдельных устройств защиты (УЗИП)
• Не рекомендован для цепей с высоким коэффициентом гармоник (>10%) - возможны ложные срабатывания

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при контакте с водой
• Линия питания холодильника или стиральной машины - отключает при пробое изоляции
• Цепь электродвигателя насоса - характерная нагрузка с пусковым током, которую выдерживает характеристика D
• Щитовая в цеху с конвейером - сочетание защиты от перегрузки и утечки в одном устройстве

Практические советы

• Перед монтажом проверьте глубину щита - 74,5 мм требуют минимум 80–90 мм свободного пространства
• Подключайте кабели плотно - плохой контакт вызывает нагрев при 50 А
• Тестируйте кнопкой “T” ежемесячно - особенно в условиях повышенной влажности
• Не используйте вместо обычного автомата - ДИФ-103 не заменяет защиту от перенапряжений
• При групповой защите нескольких контуров - лучше применять несколько ДИФ-103, чем один на всю квартиру, чтобы избежать массового отключения
• Артикул 16066dek - совместим с другими изделиями серии DEKRAFT ДИФ-103, можно менять без переделки шкафа
