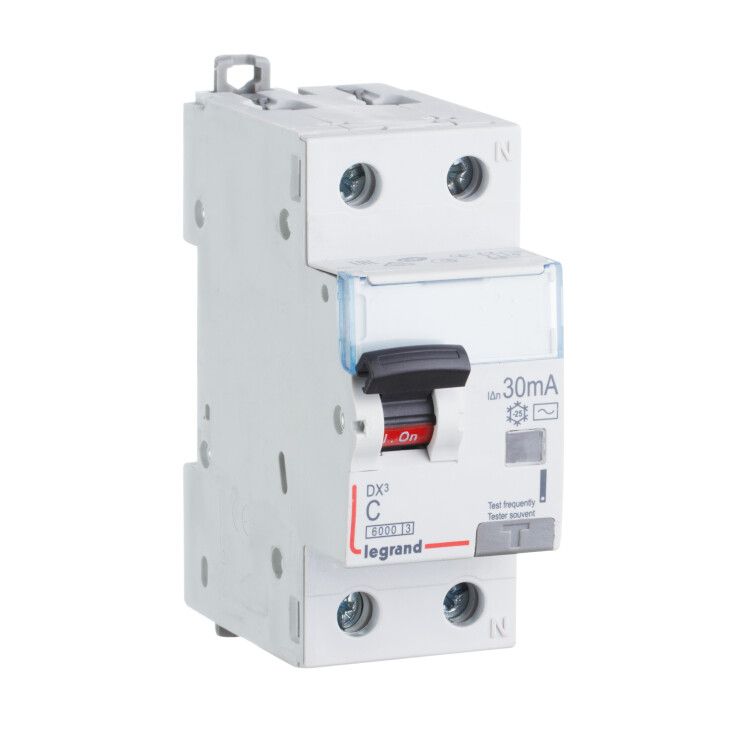

Выключатель автоматический дифференциального тока DX3 6000 1п+N 20А С 300мА тип AС | 411025 Legrand

Выключатель автоматический дифференциального тока 1P+N C 20А 300мА тип AC DX3 от Legrand обеспечивает защиту от утечек тока и коротких замыканий в однофазных сетях 230 В. Этот прибор сочетает функции автомата и УЗО в одном корпусе, подходит для установки на DIN-рейку и применяется как в жилых помещениях, так и на промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциального тока 1P+N C 20А 300мА тип AC DX3 предназначен для защиты людей от поражения электрическим током при утечках и предотвращения возгораний из-за коротких замыканий. Он используется в электросетях переменного тока 50 Гц с напряжением до 230 В. Подходит для защиты групповой проводки в квартирах, офисах, мастерских, на производстве - там, где есть риск повреждения изоляции или случайного прикосновения к токоведущим частям.

Технические характеристики

• Номинальный ток: 20 А - позволяет подключать нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток срабатывания: 300 мА (0,3 А) - чувствителен к утечкам выше этого значения
• Тип тока утечки: AC - реагирует только на переменный ток утечки (наиболее распространённый тип в быту)
• Количество полюсов: 1+N - разрывает фазу и ноль одновременно, исключая опасность сохранения потенциала на нулевом проводе
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; требует установки внутри щита
• Сечение проводников: 0,75–16 мм2 - совместим с большинством медных проводов, используемых в домашней и промышленной проводке
• Количество модулей: 2 - занимает два стандартных места на DIN-рейке
• Глубина монтажа: 44 мм - требуется свободное пространство в распределительном щите
• Частота: 50 Гц - рассчитан на работу в сети стандарта Европы и России
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию при температуре от −25C до +40C, но указанная рабочая температура 0…0 C - вероятно, ошибка в данных; фактически работает в широком диапазоне, соответствующем УХЛ4
• Нормативные требования: МЭК 61009-1 / IEC 60947-2 - соответствие международным стандартам безопасности
• Устройство блокировки: да - предотвращает повторное включение после срабатывания, пока не будет сброшено вручную
• Коммутируемый нейтральный проводник: да - ноль разрывается вместе с фазой, что повышает безопасность

Совместимость и монтаж

Выключатель автоматический дифференциального тока 1P+N C 20А 300мА тип AC DX3 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительном щите с достаточным внутренним объёмом - глубина устройства составляет 44 мм. Клеммы рассчитаны на провода сечением от 0,75 до 16 мм2. Обязательно соблюдать полярность: вход фазы и ноля должны быть подключены к верхним клеммам, выход - к нижним. После монтажа проверьте работоспособность кнопкой «Тест». Не устанавливайте в открытых местах, на улице или во влажных зонах - степень защиты IP20 не предусматривает защиту от влаги.

Безопасность и стандарты

Выключатель автоматический дифференциального тока 1P+N C 20А 300мА тип AC DX3 соответствует стандартам МЭК 61009-1 и МЭК 60947-2, которые регламентируют требования к устройствам защитного отключения. Класс токоограничения 3 гарантирует снижение тока короткого замыкания до безопасного уровня. Устройство имеет механическую блокировку, которая препятствует повторному включению после аварийного отключения, пока оператор не сбросит его вручную. Это снижает риск повторного включения при неустранённой причине срабатывания.

Преимущества

• Объединяет функции автоматического выключателя и УЗО - экономит место в щите
• Размыкает и фазу, и ноль - исключает опасность остаточного напряжения на нейтрали
• Кнопка «Тест» позволяет легко проверять исправность без специнструментов
• Характеристика C подходит для нагрузок с высокими пусковыми токами - надёжно работает с моторами и освещением
• Произведён Legrand - известный бренд с проверенной долговечностью и качеством сборки

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50 Гц
• Не защищает от постоянных утечек тока (тип DC) - для таких задач нужны устройства типа A или B
• IP20 - нельзя использовать вне закрытых щитов, в сырых помещениях, на улице или в производственных зонах с повышенной запылённостью
• Работает только при наличии питания - при отключении электричества тестирование невозможно
• Не рекомендован для защиты отдельных мощных приборов (например, бойлеров) - лучше применять отдельные УЗО с меньшим током утечки (10–30 мА)

Примеры использования

• Защита розеточных групп в квартире - особенно в ванной, кухне, гараже
• Щитовая защита на этаже многоквартирного дома
• Подключение станков, насосов, компрессоров в цехах с возможными утечками через износ изоляции
• Осветительные цепи с люминесцентными и светодиодными светильниками, имеющими ЭПРА

Практические советы

• Выбирая этот выключатель автоматический дифференциального тока 1P+N C 20А 300мА тип AC DX3, убедитесь, что ваша сеть - именно 230 В переменного тока, а не 400 В трёхфазная
• Проверяйте посадочные размеры перед покупкой: 2 модуля × 18 мм = 36 мм ширины, но учтите глубину 44 мм - нужен щит с запасом
• Не устанавливайте несколько таких устройств на одну линию - они не координируются друг с другом, что может вызвать ложные срабатывания
• При первом включении обязательно нажмите кнопку «Тест» - если не сработает, устройство бракованное
• Проверяйте состояние клемм каждые 6–12 месяцев - ослабление контактов может привести к нагреву и отказу
• Для защиты детей и влажных помещений лучше использовать УЗО с током утечки 10–30 мА, а этот прибор - как основной вводной защитный элемент
