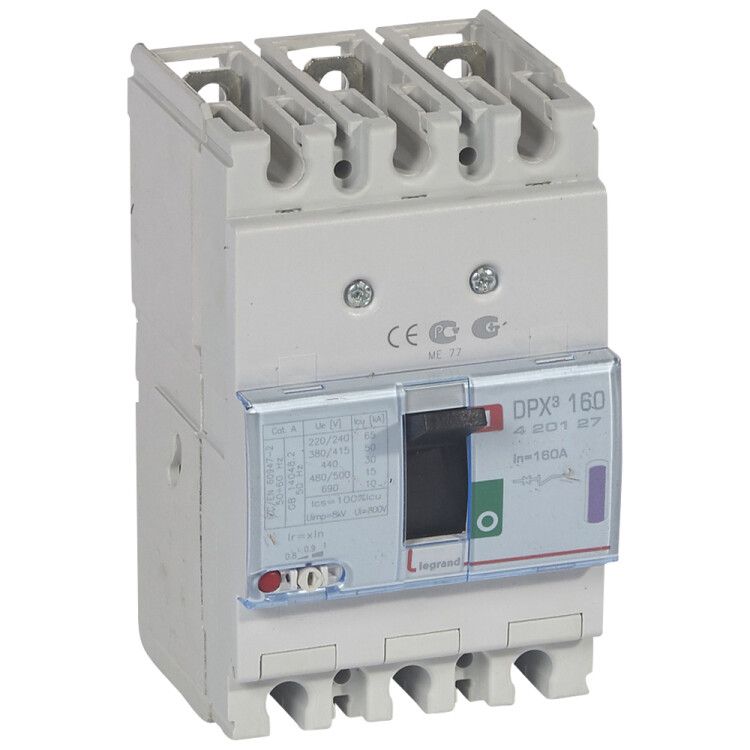

Автоматический выключатель DPX3 160 - термомагнитный расцепитель 50 кА 400 В~ 3П А | 420127 Legrand

Автоматический выключатель DPX3 160 160А 50кА 400В от Legrand - трёхполюсное устройство для защиты и коммутации промышленных электросетей до 400 В. Обеспечивает надёжное отключение при перегрузках и коротких замыканиях, рассчитан на монтаж на DIN-рейку и совместим с системами автоматизации.

Назначение и область применения

Автоматический выключатель DPX3 160 160А 50кА 400В предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Устройство вручную включается и отключается, а при аварийных ситуациях - автоматически размыкает цепь. Применяется в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах энергообеспечения производственных линий. Подходит для установки в помещениях с умеренным климатом (исполнение УХЛ4).

Технические характеристики

• Номинальное напряжение: 400 В - работает в трёхфазных сетях 400 В переменного тока
• Номинальный ток: 160 А - максимальный постоянный ток, который выдерживает без срабатывания
• Количество полюсов: 3 - защищает все три фазы одновременно
• Номинальная отключающая способность: 50 кА - способен безопасно отключить ток короткого замыкания до 50 тысяч ампер
• Тип расцепителя: тепловой + электромагнитный - защита от длительных перегрузок и мгновенных КЗ
• Диапазон настройки защиты от перегрузки: 128–160 А - можно настроить порог срабатывания в этом интервале
• Диапазон регулировки расцепителя КЗ: 1600 А - порог срабатывания при коротком замыкании установлен на уровне 10×Iн
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Максимальное сечение кабеля: 50 мм2 - позволяет подключать мощные медные жилы
• Тип подключения: винтовой - надёжное крепление проводов через зажимы
• Тип привода: ручной - управление рычажком, без автоматического привода
• Монтаж: на DIN-рейку - стандартный способ крепления в шкафах
• Конструкция: стационарная - не предназначена для выдвижения или частичного демонтажа
• Индикатор отключения: да - визуально показывает состояние (вкл/выкл)
• Указатель расцепления: да - отличает ручное отключение от срабатывания по аварии
• Защита по минимальному напряжению: да - отключается при снижении напряжения ниже допустимого уровня
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на выключатели низкого напряжения
• Моторный привод: да - возможно подключение внешнего привода для дистанционного управления
• Комплектное устройство: да - в комплекте только сам выключатель, без дополнительных модулей
• Количество переключающих контактов: 1 - один набор контактов на каждый полюс

Совместимость и монтаж

Автоматический выключатель DPX3 160 160А 50кА 400В монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются винтовые зажимы - рекомендуется затягивать их моментом, указанным в руководстве, чтобы избежать перегрева. Сечение кабеля не должно превышать 50 мм2. Устройство совместимо с моторными приводами Legrand для удалённого включения/отключения. Интегрируется в системы управления, поддерживающие сигналы от контактов положения (например, для SCADA).

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, долговечности и предсказуемости срабатывания. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных средах без дополнительной герметизации корпуса. Защита по минимальному напряжению исключает запуск оборудования при недостаточном питании, предотвращая повреждение двигателей и механизмов.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для крупных промышленных объектов с высокими токами КЗ
• Настройка защиты от перегрузки в диапазоне 128–160 А - точная адаптация под нагрузку
• Указатель расцепления - легко определить причину отключения (авария или ручное отключение)
• Поддержка моторного привода - возможность автоматизации процессов
• Стандартный монтаж на DIN-рейку - совместим с большинством промышленных щитов
• Наличие защиты по минимальному напряжению - продлевает срок службы оборудования

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды - степень защиты IP30 не обеспечивает герметичность
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется установка отдельного УЗО
• Не подходит для частого ручного включения/отключения - не является кнопочным выключателем; рассчитан на редкие операции
• Требуется правильная настройка расцепителей - некорректные значения могут привести к ложным срабатываниям или отказу защиты
• Не используется в сетях постоянного тока - только для переменного тока 50/60 Гц

Примеры использования

• Щитовая автоматики на заводе - защита главного входа в производственный участок
• Питание насосной станции - отключение при перегрузке двигателя
• Конвейерная линия - защита трёхфазного привода от КЗ и просадки напряжения
• Распределительный щит в цехе - основной коммутационный и защитный элемент

Практические советы

• Перед установкой проверьте соответствие номинала автомата DPX3 160 160А 50кА 400В расчетному току нагрузки - не используйте при токе выше 160 А
• При настройке защиты от перегрузки выбирайте значение близкое к рабочему току оборудования, но не более 160 А
• Обязательно используйте индикатор и указатель расцепления для диагностики - они экономят время при ремонтах
• Если нужна дистанционная коммутация - подключите моторный привод сразу при монтаже, так как он требует дополнительного места
• Не забудьте про вентиляцию вокруг устройства - перегрев снижает срок службы и может вызвать ложные срабатывания
• Проверяйте затяжку винтов после первых нескольких включений - возможна усадка проводов
