Автоматический выключатель DPX3 630 - термомагнитный расцепитель 50 кА 400 В~ 3П 320 А | 422015 Legrand

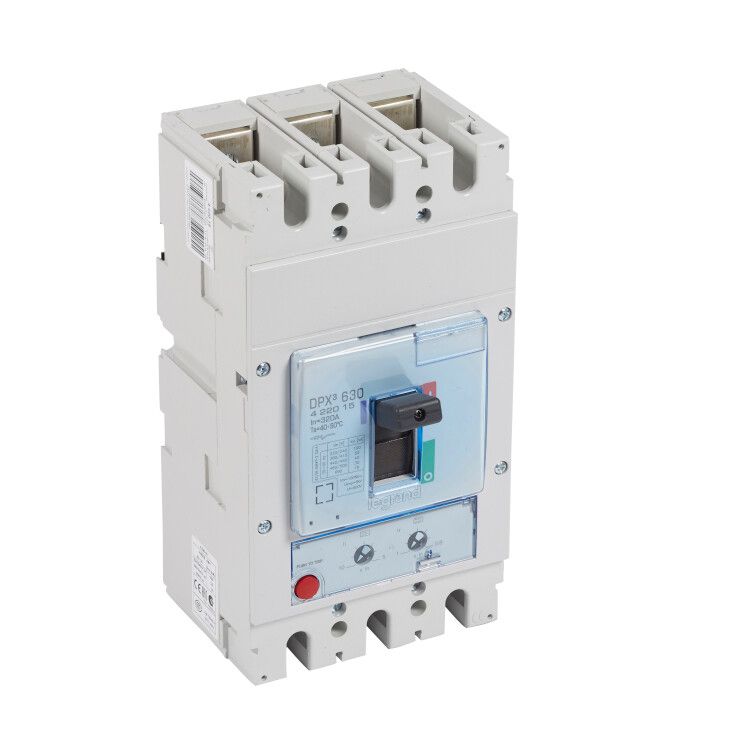

Автоматический выключатель DPX3 630 320А 50кА - трёхполюсное устройство в литом корпусе от Legrand, предназначенное для защиты промышленных цепей от перегрузок и коротких замыканий. Модель с термомагнитным расцепителем и номинальным током 320 А обеспечивает надёжную работу в сетях до 690 В переменного и постоянного тока. Артикул 422015 соответствует сериям DPX3 и Legrand Euro.

Назначение и область применения

Автоматический выключатель DPX3 630 320А 50кА используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Подходит для коммутации нагрузок до 320 А и защиты от аварийных режимов - перегрузок и коротких замыканий. Устройство применяется там, где требуется высокая отключающая способность (до 50 кА) и точная настройка порогов срабатывания.

Технические характеристики

• Тип: Автоматический выключатель в литом корпусе
• Номинальный ток: 320 А
• Число полюсов: 3
• Номинальное напряжение: 220–690 В (переменный/постоянный ток)
• Отключающая способность: 50 кА
• Тип расцепителя: Тепловой + электромагнитный (термомагнитный)
• Диапазон регулировки защиты от перегрузки: 256–320 А
• Диапазон регулировки срабатывания при КЗ: 1600–3200 А
• Номинальное напряжение расцепителя минимального напряжения: Да (защита при просадке напряжения)
• Максимальное сечение кабеля: 100 мм2
• Подключение: Винтовое
• Способ монтажа: На монтажную плату (фиксация болтами)
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, не защищён от воды)
• Привод: Ручной (тумблер)
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, повышенная влажность)
• Вспомогательные контакты: 2 шт. (для сигнализации состояния)
• Индикация: Есть указатель расцепления и возможность установки индикатора отключения
• Норматив: МЭК 60947-2
• Опционально: Моторный привод, комплектное устройство с блоком защиты

Совместимость и монтаж

Автоматический выключатель DPX3 630 320А 50кА монтируется на специализированную монтажную плиту (DIN-рейка не поддерживается). Для установки требуются отверстия под крепёж и свободное пространство вокруг для теплоотвода. Подключение проводов - винтовое, допускаются медные жилы сечением до 100 мм2. Настоятельно рекомендуется использовать наконечники типа НШВИ для многожильных кабелей. Устройство совместимо с другими модулями серии DPX3, что позволяет собирать компактные распределительные системы. Моторный привод (опция) позволяет удалённо управлять выключателем через внешний сигнал.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, который гарантирует безопасность, надёжность и предсказуемость работы в условиях промышленной среды. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - применение вне закрытых щитов недопустимо. Устройство имеет механический указатель положения и функцию сигнализации расцепления, что повышает безопасность обслуживания. Комплексная система защиты включает как тепловую (для длительных перегрузок), так и магнитную (для импульсных КЗ) составляющие.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для мощных промышленных сетей с большими токами КЗ
• Гибкая настройка: можно точно задать пороги срабатывания как по перегрузке, так и по КЗ
• Защита от просадки напряжения - снижает риск некорректной работы оборудования при колебаниях сети
• Встроенные вспомогательные контакты позволяют интегрировать устройство в системы управления и контроля
• Указатель расцепления и возможность установки индикатора ускоряют диагностику отказов
• Поддержка моторного привода - удобно для автоматизированных систем и удалённого управления

Ограничения применения

• Не предназначена для монтажа на DIN-рейку - требует фиксацию на монтажной плате
• Степень защиты IP30 исключает использование во влажных, пыльных или открытых помещениях
• Нельзя использовать в сетях с напряжением выше 690 В или ниже 220 В
• Требуется достаточное пространство для теплоотвода - нельзя плотно устанавливать рядом с другими аппаратами без зазора
• Не подходит для бытового использования из-за габаритов, сложности монтажа и высокой стоимости

Примеры использования

• Главный входной автомат в промышленном распределительном щите 400 В
• Защита крупного двигателя 250–300 кВт на конвейере
• Щит управления насосной станцией с частотным преобразователем
• Централизованная защита группы сварочных аппаратов
• Система питания серверного помещения с резервированием

Практические советы

• При выборе учитывайте посадочные размеры - монтаж возможен только на специально подготовленную плату
• Настройте расцепители перед запуском: начните с нижнего значения по перегрузке (256 А), затем увеличивайте до нужного уровня
• Для долговечности используйте качественные наконечники и затягивайте винты усилием 8–10 Нм
• Если требуется управление с пульта - заказывайте модель с моторным приводом сразу
• Проверьте наличие двух вспомогательных контактов - они нужны для подключения к PLC или световой сигнализации
• Не устанавливайте в местах с прямым попаданием влаги, брызгами масла или паром - даже при IP30 есть риск коррозии контактов
