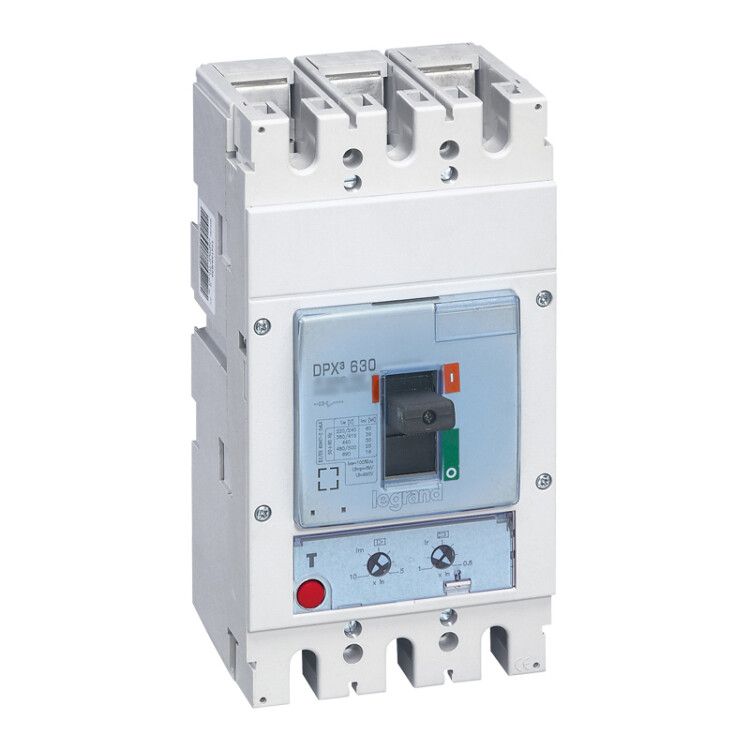

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 3П 320 А | 422029 Legrand

Автоматический выключатель DPX3 630 320А 70кА 400В~ термомагнитный расцепитель - надёжное устройство для защиты промышленных цепей от перегрузок и коротких замыканий. Произведённый Legrand, он предназначен для стационарной установки на монтажную плату и обеспечивает высокую коммутационную способность до 70 кА. Артикул 422029 соответствует серийному решению DPX3, применяемому в энергоёмких системах.

Назначение и область применения

Автоматический выключатель DPX3 630 320А 70кА 400В~ термомагнитный расцепитель защищает силовые цепи переменного тока в промышленных объектах: на станках, конвейерах, распределительных щитах, в системах автоматизации. Подходит для защиты двигателей, трансформаторов и других нагрузок с высокими пусковыми токами. Устройство работает в сетях с напряжением от 220 до 690 В и частотой 50–60 Гц. Также допускается использование в цепях постоянного тока.

Технические характеристики

• Номинальный ток: 320 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 3 - защита трёх фаз одновременно
• Номинальная отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания
• Тип расцепителя: термомагнитный - сочетание тепловой (перегрузка) и электромагнитной (короткое замыкание) защиты
• Диапазон регулировки защиты от перегрузки: 256–320 А - можно настроить чувствительность под конкретную нагрузку
• Диапазон регулировки срабатывания при КЗ: 1600–3200 А - позволяет адаптировать реакцию на аварийные токи
• Номинальное напряжение: 220–690 В ~ / DC - совместим с большинством промышленных сетей
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Максимальное сечение кабеля: 100 мм2 - поддерживает мощные проводники
• Тип подключения: винтовое - надёжное соединение без сварки или пайки
• Способ монтажа: на монтажную плату - требует жёсткой фиксации в шкафу
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренным климатом, возможна повышенная влажность
• Количество вспомогательных контактов: 2 - для сигнализации состояния (вкл./выкл.)
• Индикация: есть указатель расцепления и возможность установки индикатора отключения
• Привод: ручной - управление через тумблер; опционально - моторный привод
• Нормативный документ: МЭК 60947-2 - соответствие международным требованиям к выключателям
• Комплексная защита: устройство включает в себя блок защиты - не требуется внешних модулей

Совместимость и монтаж

Автоматический выключатель DPX3 630 320А 70кА 400В~ термомагнитный расцепитель монтируется исключительно на монтажную плиту - не подходит для DIN-рейки. Для установки необходима подготовленная панель с отверстиями под крепёж. Винтовые зажимы рассчитаны на кабели до 100 мм2 - используйте наконечники типа НШВИ для многожильных проводов. Обязательно соблюдайте момент затяжки, указанный в руководстве - переусердствовать нельзя. Устройство совместимо с другими компонентами серии DPX3, что упрощает сборку унифицированных щитов. Опционально можно подключить моторный привод для удалённого управления.

Безопасность и стандарты

Автоматический выключатель DPX3 630 320А 70кА 400В~ термомагнитный расцепитель соответствует стандарту МЭК 60947-2, который гарантирует точность срабатывания, долговечность и безопасность при работе с высокими токами. IP30 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не защищает от влаги - не применяйте во влажных средах без дополнительной герметизации. Указатель расцепления и индикатор отключения позволяют оперативно диагностировать причину отключения без вскрытия шкафа.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для мест с большой короткозамкнутой мощностью
• Настройка порогов защиты - гибкая адаптация под специфику нагрузки
• Встроенная система индикации - снижает время ремонта
• Поддержка моторного привода - удобно для автоматизированных систем
• Совместимость с блоками защиты из серии DPX3 - минимизация количества типов оборудования
• Устойчивость к перепадам температур - надёжная работа в условиях УХЛ4

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует монтажной платы
• IP30 не защищает от брызг и пыли - запрещено использовать вне закрытых щитов
• Нет встроенной защиты от импульсных перенапряжений - при необходимости устанавливайте отдельные ограничители
• Работает только с переменным или постоянным током - не подходит для смешанных систем без согласования
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к ложным срабатываниям

Примеры использования

• Защита главного входа в промышленный цех с мощными насосами и компрессорами
• Щит питания конвейерной линии с несколькими двигателями 100–200 кВт
• Распределительный пункт на заводе с напряжением 400 В и током до 320 А
• Система автоматического управления технологическим оборудованием с дистанционным включением через моторный привод

Практические советы

• При выборе места установки учтите свободное пространство вокруг устройства - необходимо теплоотведение и доступ для обслуживания
• Для кабелей сечением более 50 мм2 используйте наконечники с изоляцией - предотвращают случайные замыкания
• Перед первым включением проверьте настройки расцепителей: ток перегрузки должен быть чуть выше рабочего тока нагрузки, а ток КЗ - ниже предела устойчивости кабелей
• Регулярно осматривайте винтовые зажимы - ослабление контактов вызывает нагрев и выход из строя
• Если используется моторный привод - убедитесь, что источник питания для него стабилен и имеет достаточную мощность
• Для сложных систем рекомендуется сохранять журнал настроек расцепителей - это ускоряет восстановление после отказа
