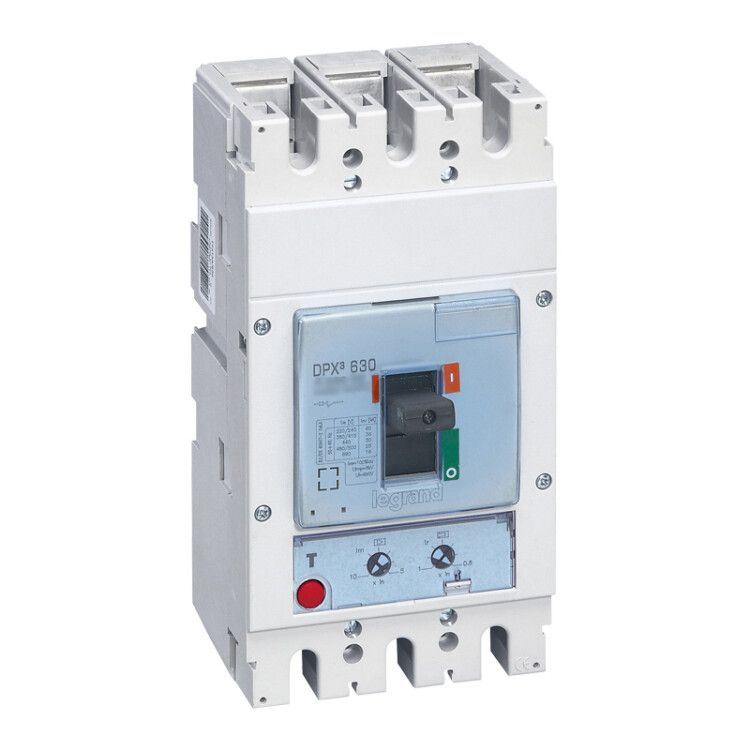

Автоматический выключатель DPX3 630 - термомагнитный расцепитель 70 кА 400 В~ 3П А | 422030 Legrand

Автоматический выключатель DPX3 630 - это надёжное устройство для защиты промышленных цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, рассчитан на ток до 400 А и отключающую способность 70 кА. Бренд Legrand обеспечивает соответствие международным стандартам, а компактная конструкция позволяет легко интегрировать DPX3 630 в шкафы управления.

Назначение и область применения

Автоматический выключатель DPX3 630 предназначен для защиты силовых цепей в промышленных объектах. Он защищает оборудование от повреждений из-за длительных перегрузок и внезапных коротких замыканий. Подходит для использования в распределительных щитах, на входе в станки, конвейеры, насосные станции и другие мощные нагрузки. Устройство применяется там, где требуется высокая коммутационная способность и точная настройка защитных параметров.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который выдерживает автомат без срабатывания.
• Количество полюсов: 3 - защита трёх фаз одновременно.
• Номинальная отключающая способность: 70 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Номинальное напряжение: 220–690 В - работает как в переменном (AC), так и в постоянном токе (DC).
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) механизмов.
• Уставка теплового расцепителя: 320–400 А - можно настраивать в этом диапазоне под конкретную нагрузку.
• Уставка магнитного расцепителя: 10In (4000 А) - срабатывает при токе в 10 раз выше номинала, без задержки.
• Диапазон срабатывания без задержки при КЗ: 2000–4000 А - гибкая настройка чувствительности к короткому замыканию.
• Максимальное сечение кабеля: 100 мм2 - подходит для крупных медных проводников.
• Степень защиты: IP30 - защита от доступа инструментов и частиц больше 2,5 мм, но не от воды.
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C, повышенной влажностью.
• Количество вспомогательных контактов: 2 - для сигнализации состояния (включено/выключено) и удалённого управления.
• Тип подключения: винтовое - надёжное соединение с помощью болтовых зажимов.
• Способ монтажа: на монтажную плату - крепится к жёсткой поверхности через отверстия, не требует DIN-рейки.
• Тип управляющего элемента: тумблер - ручное включение/отключение с четким положением.
• Индикация: есть указатель расцепления и возможность установки индикатора отключения - видно причину отключения даже после сброса.
• Нормативный документ: МЭК 60947-2 - соответствует международному стандарту на низковольтные выключатели.

Совместимость и монтаж

Автоматический выключатель DPX3 630 монтируется исключительно на монтажную плиту - он не совместим с DIN-рейками. Для установки необходима прочная металлическая или пластиковая панель с отверстиями под крепёж. Подключение выполняется винтовыми зажимами; рекомендуется использовать кабели сечением до 100 мм2. Обязательно соблюдать момент затяжки винтов - слишком слабый контакт вызовет нагрев, слишком сильный - повредит изоляцию. Устройство имеет два вспомогательных контакта, которые можно подключить к системе контроля или аварийной сигнализации. Также возможно подключение моторного привода (опционально) для дистанционного управления.

Безопасность и стандарты

Автоматический выключатель DPX3 630 соответствует стандарту МЭК 60947-2, что гарантирует проверенную безопасность при работе в условиях высоких токов. Наличие расцепителя минимального напряжения предотвращает запуск оборудования при просадках сети. Индикатор расцепления и возможность установки внешнего индикатора позволяют оперативно диагностировать причину отключения. Степень защиты IP30 обеспечивает безопасность от случайного прикосновения инструментами, но не защищает от влаги - применение вне закрытых шкафов недопустимо.

Преимущества

• Высокая отключающая способность (70 кА) - подходит для сетей с большими потенциальными токами КЗ.
• Гибкая настройка порогов защиты - можно адаптировать под специфику нагрузки (например, пусковые токи двигателей).
• Поддержка AC/DC - универсальное решение для различных типов цепей.
• Встроенные вспомогательные контакты - снижают потребность в дополнительных модулях.
• Чёткий визуальный индикатор расцепления - ускоряет поиск причины отказа.
• Комплексная защита: тепловая, магнитная и минимального напряжения - три уровня безопасности в одном устройстве.

Ограничения применения

• Не предназначена для открытого монтажа - степень защиты IP30 требует установки внутри электрошкафа.
• Недоступна для монтажа на DIN-рейку - требует подготовки специальной монтажной платы.
• Не подходит для бытовых условий - слишком мощная и дорогая для домашних нужд.
• Работает только при температуре от −25C до +40C - не используется в холодильных камерах или на улице без обогрева.
• Требует профессионального монтажа - неправильно затянутые винты могут стать источником перегрева.

Примеры использования

• Защита главного ввода на промышленном участке с несколькими станками.
• Щит питания конвейерной линии с двигателями большой мощности.
• Распределительный щит насосной станции с частотниками и пускателями.
• Централизованная защита группы сварочных аппаратов в мастерской.
• Система управления энергоёмким оборудованием с дистанционным управлением (при использовании моторного привода).

Практические советы

• При выборе уставки теплового расцепителя учитывайте пусковые токи нагрузки - например, двигатель может иметь пусковой ток в 6–8 In, поэтому уставку лучше ставить ближе к 400 А, чтобы избежать ложных срабатываний.
• Проверьте посадочные отверстия перед монтажом - они должны точно совпадать с размерами основания DPX3 630.
• Используйте клеммы с антивибрационными втулками, если устройство установлено на вибрирующем оборудовании.
• Обязательно подпишите вспомогательные контакты - это упростит диагностику в будущем.
• При необходимости дистанционного управления заказывайте моторный привод сразу - его нельзя установить позже без демонтажа.
• Регулярно осматривайте винтовые зажимы - особенно после первых 100 часов работы, когда возможна усадка проводника.
