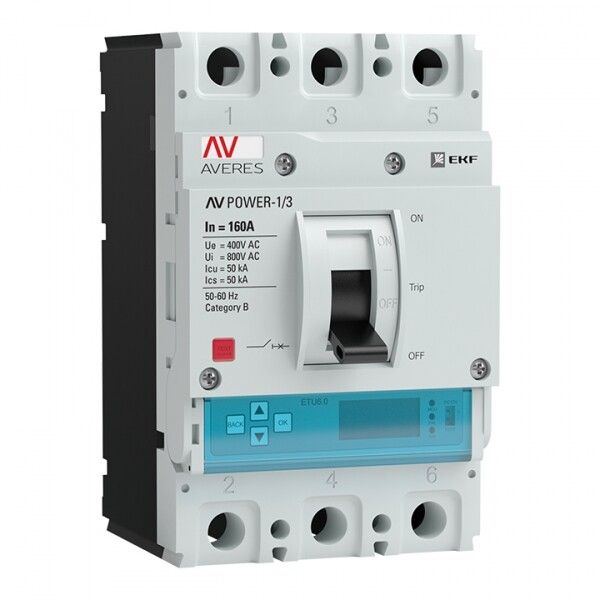

Автоматический выключатель AV POWER-1/3 160А 50kA ETU6.2 | mccb-13-160-6.2-av EKF

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.2 от EKF предназначен для защиты промышленных электросетей и электродвигателей от перегрузок и коротких замыканий. Модель с электронным расцепителем ETU6.2 обеспечивает точную настройку порогов срабатывания, а наличие моторного привода упрощает дистанционное управление. Артикул mccb-13-160-6.2-av соответствует серийному решению AV-POWER, рассчитанному на жесткие условия эксплуатации.

Назначение и область применения

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.2 используется для защиты трёхфазных силовых цепей в промышленных объектах. Он защищает распределительные сети и электродвигатели от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Подходит для установки в щитах управления, на станках, конвейерах, насосных станциях и других системах с высокими требованиями к надёжности. Применяется там, где требуется не только аварийное отключение, но и возможность удалённого управления через моторный привод.

Технические характеристики

• Количество полюсов: 3 - для трёхфазных сетей
• Номинальный ток: 160 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В AC - работает в сетях с переменным током, включая промышленные 400 В и 690 В
• Тип расцепителя: Электронный ETU6.2 - позволяет точно настраивать время и величину срабатывания по току
• Защита от перегрузки: Диапазон настройки 64–160 А - можно задать порог срабатывания в пределах 40% от номинала
• Защита от КЗ: Диапазон 320–2240 А - настройка чувствительности к импульсным токам, включая пусковые токи двигателей
• Степень защиты: IP30 - защита от доступа инструментов и частиц крупнее 2,5 мм; не защищён от воды
• Подключение: Болтовое - клеммы для медных кабелей сечением до 70 мм2
• Максимальное сечение кабеля: 70 мм2 - допустимый размер жил для надёжного соединения
• Индикатор отключения: Да - визуальное определение состояния (вкл./выкл.)
• Указатель расцепления: Да - показывает причину отключения (перегрузка, КЗ, внешний сигнал)
• Способ монтажа: На монтажную плату - фиксируется на DIN-рейке или специальной раме
• Климатическое исполнение: УХЛ3.1 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Гарантия: 120 месяцев (10 лет)
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель AV POWER-1/3 160А 50кА ETU6.2 совместим с другими устройствами серии AV-POWER благодаря унифицированному формату расцепителей. Расцепитель ETU6.2 устанавливается на базовый блок без инструментов - достаточно вставить и зафиксировать. Для монтажа требуется DIN-рейка или монтажная плата с подходящими креплениями. Подключение осуществляется болтами - важно соблюдать момент затяжки, указанный в руководстве, чтобы избежать повреждения клемм. Моторный привод требует подвода управляющего напряжения (обычно 24 В DC или 230 В AC); перед подключением проверьте соответствие питания.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует его безопасность при работе в промышленных условиях. Наличие индикатора отключения и указателя причины расцепления снижает риск ошибочного включения после аварии. IP30 не обеспечивает защиту от брызг и пыли - не применяйте в сырых или запылённых средах без дополнительной оболочки. Все внутренние компоненты выполнены с учётом требований к электрической безопасности и термостойкости.

Преимущества

• Электронный расцепитель ETU6.2 даёт гибкую настройку - можно адаптировать защиту под конкретный тип нагрузки (например, двигатель с высоким пусковым током)
• Моторный привод позволяет управлять выключателем дистанционно - удобно для автоматизации и удалённого контроля
• Универсальный формат расцепителя - можно заменить ETU6.2 на другой (например, EMU или TMD) без изменения корпуса
• Чёткая индикация состояния - минимизирует время диагностики отказов
• Длительная гарантия - 10 лет, что говорит о высокой надёжности сборки

Ограничения применения

• Не предназначен для частых включений - только нечастые оперативные коммутации (не более 10–15 раз в час)
• IP30 не защищает от влаги и пыли - нельзя использовать вне закрытых шкафов
• Требуется правильная настройка расцепителя - некорректные параметры могут вызывать ложные срабатывания или недостаточную защиту
• Не поддерживает функции измерения энергии, протоколы связи (Modbus, Profibus) - только базовая защита и управление
• Максимальное сечение кабеля 70 мм2 - не подходит для очень мощных линий (>250 А)

Примеры использования

• Щит управления технологической линией - защита группы электродвигателей конвейера
• Распределительный пункт завода - отключение участка при КЗ в ответвлении
• Насосная станция - защита насоса от перегрева и скачков тока
• Цех с частотными преобразователями - координация защиты с пускателями и контроллерами

Практические советы

• Настройте ток перегрузки на 80–90% от рабочего тока двигателя - это исключит ложные отключения при пуске
• Проверьте сечение кабеля перед подключением - слишком тонкий провод нагреется, даже если выключатель не сработает
• При использовании моторного привода убедитесь, что источник управления имеет достаточную мощность - слабый сигнал не обеспечит полное перемещение контактов
• Не меняйте расцепители без отключения питания - даже при отключенном положении возможен потенциал на входе
• Регулярно осматривайте клеммы - окисление или ослабление болтов увеличивает контактное сопротивление и риск перегрева
• Для условий с высокой влажностью используйте дополнительную герметичную оболочку - сам выключатель не защищён от влаги
