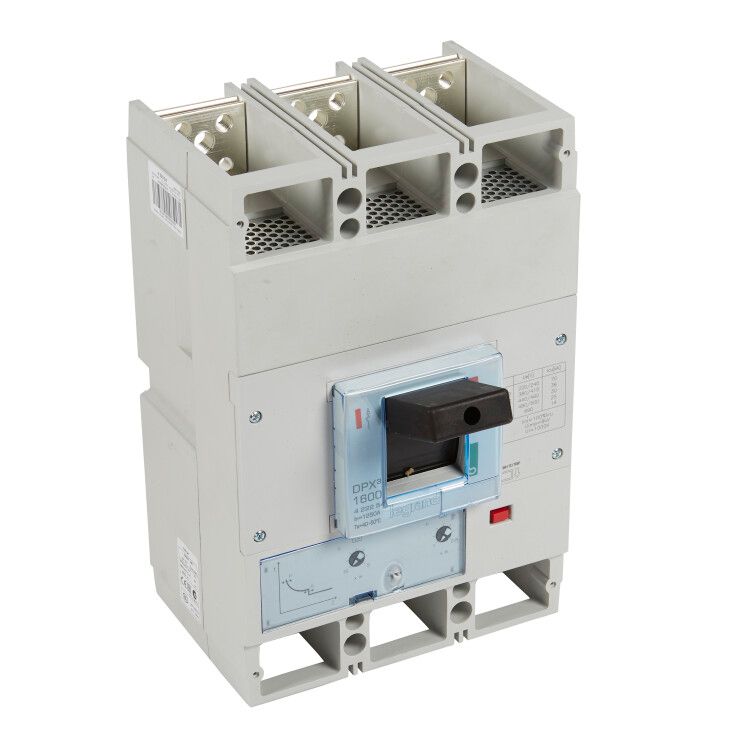

Автоматический выключатель DPX3 1600 - термомагн. расц. 36 кА 400 В~ 3П 1250 А | 422254 Legrand

Автоматический выключатель DPX3 1600 - трёхполюсный аппарат с номинальным током 1250 А и отключающей способностью 36 кА, предназначенный для защиты промышленных цепей от перегрузок и коротких замыканий. Выполнен в литом корпусе, совместим с монтажными платами, обеспечивает надёжную работу в условиях повышенной нагрузки. Бренд Legrand, артикул 422254.

Назначение и область применения

Автоматический выключатель DPX3 1600 используется для защиты силовых цепей в промышленных объектах: на станках, конвейерах, распределительных щитах, системах автоматизации. Подходит для сетей переменного и постоянного тока с напряжением до 690 В. Применяется там, где требуется высокая коммутационная способность и точная настройка защитных функций.

Технические характеристики

• Номинальный ток: 1250 А
• Количество полюсов: 3
• Номинальная отключающая способность: 36 кА
• Номинальное напряжение: 220–690 В (AC/DC)
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Уставка магнитного расцепителя: 10 × In (12 500 А)
• Диапазон настройки защиты от перегрузки: 1000–1250 А
• Диапазон регулировки защиты от КЗ: 6250–12 500 А
• Максимальное сечение кабеля: 150 мм2
• Степень защиты: IP30 (защита от доступа пальцев, но не от пыли и воды)
• Способ подключения: винтовой зажим
• Количество вспомогательных контактов: 3 (можно использовать для сигнализации состояния)
• Управление: ручной тумблер
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, в условиях повышенной влажности)
• Нормативный документ: МЭК 60947-2
• Поддержка моторного привода: да (опционально)
• Индикация отключения: есть (визуальный указатель расцепления)
• Защита по минимальному напряжению: да (отключение при просадке напряжения ниже порога)
• Конструкция: стационарная, монтаж на плату
• Комплектация: встроенный блок защиты

Совместимость и монтаж

Автоматический выключатель DPX3 1600 предназначен для установки на монтажную плиту - фиксируется болтами через отверстия в основании. Не требует DIN-рейки. Для подключения используются винтовые зажимы, рассчитанные на кабели сечением до 150 мм2. Обязательно соблюдайте момент затяжки, указанный в руководстве - перетягивание повредит контактные поверхности. Вспомогательные контакты можно подключить для передачи сигнала в систему управления. При использовании моторного привода (опция) необходимо предусмотреть питание 24 В DC или 230 В AC.

Безопасность и стандарты

Выключатель соответствует международному стандарту МЭК 60947-2, что гарантирует соответствие требованиям безопасности, износостойкости и предсказуемости срабатывания. Защита по минимальному напряжению исключает самопроизвольное включение оборудования после аварийного отключения. Индикатор расцепления позволяет визуально определить причину отключения - перегрузка или КЗ. IP30 не защищает от пыли и влаги - установка допускается только внутри закрытых щитов.

Преимущества

• Широкий диапазон настройки тока срабатывания - возможность адаптировать защиту под конкретную нагрузку
• Высокая отключающая способность (36 кА) - подходит для мощных промышленных систем
• Встроенная защита от недопустимо низкого напряжения - снижает риск повреждения оборудования
• Наличие вспомогательных контактов - удобно для интеграции в системы АСУ ТП
• Чёткий визуальный индикатор расцепления - ускоряет диагностику отказов
• Поддержка моторного привода - позволяет удалённо управлять выключателем

Ограничения применения

• Не предназначен для открытой установки - степень защиты IP30 не защищает от пыли, влаги и внешних воздействий
• Требует жесткой фиксации на монтажной плите; не совместим с DIN-рейками
• Максимальный ток 1250 А - не подходит для цепей выше этого значения
• Работает только в контролируемой среде: температура от −25C до +40C, без конденсации
• Не имеет встроенной защиты от импульсных перенапряжений - при необходимости требуется дополнительный грозозащитный модуль

Примеры использования

• Главный входной автомат в промышленном распределительном щите 690 В
• Защита крупного двигателя 1000 кВт на конвейере
• Щит питания системы автоматического управления технологическим процессом
• Цепь зарядки аккумуляторов постоянного тока (до 690 В DC)

Практические советы

• При настройке тока перегрузки выбирайте значение ближе к максимальной рабочей нагрузке, но не выше 1250 А - это сохранит срок службы оборудования
• Проверьте посадочные отверстия на монтажной плате - они должны точно совпадать с габаритами DPX3 1600
• Для частых операций включения/выключения используйте моторный привод - это продлит жизнь механическому тумблеру
• Обязательно проверяйте состояние винтовых зажимов при первичном запуске и каждые 6 месяцев - ослабление вызывает нагрев
• Если система работает в условиях колебаний напряжения - активируйте защиту по минимальному напряжению, чтобы избежать некорректной работы оборудования
• Не путайте этот аппарат с сериями DPX2 - DPX3 имеет более широкий диапазон настройки и лучшую коммутационную способность
