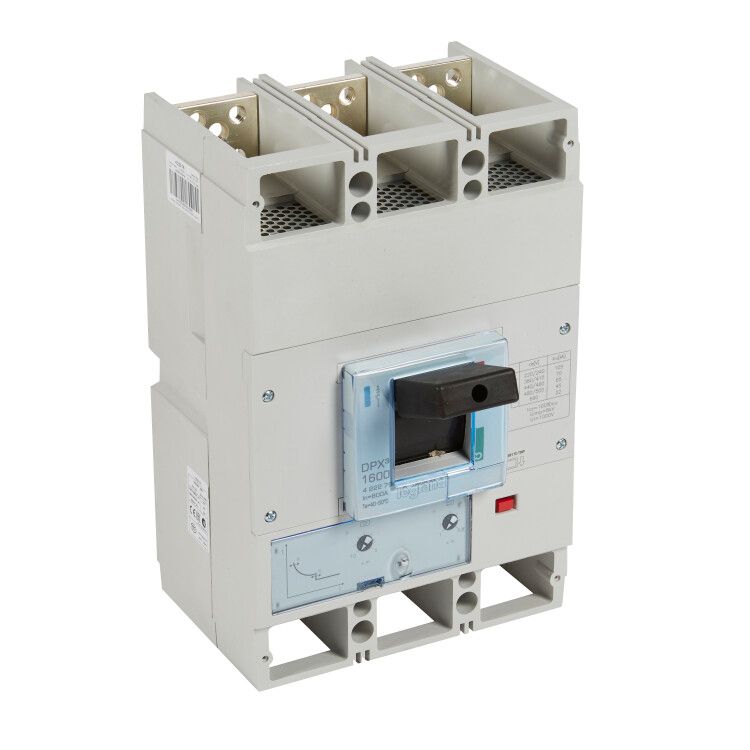

Автоматический выключатель DPX3 1600 - термомагн. расц. 70 кА 400 В~ 3П 800 А | 422276 Legrand

Автоматический выключатель DPX3 1600 — трёхполюсный аппарат с номинальным током 800 А и отключающей способностью 70 кА, предназначенный для защиты промышленных цепей переменного тока. Бренд Legrand обеспечивает надёжность в условиях высоких нагрузок, а серия DPX3 гарантирует совместимость со стандартными системами управления. Устройство применяется там, где важна точная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель DPX3 1600 используется для защиты силовых цепей в промышленных объектах: на станках, в распределительных щитах, на конвейерах, в системах энергообеспечения крупных производственных линий. Он защищает оборудование от повреждений из-за длительных перегрузок и аварийных токов короткого замыкания. Подходит для установки в стационарных электроустановках с напряжением до 690 В переменного тока.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 70 кА — способен безопасно отключить даже самые мощные КЗ
• Номинальное напряжение: 220–690 В AC / DC
• Тип расцепителя: термомагнитный — сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания
• Настройка защиты от перегрузки: 640–800 А — можно точно адаптировать под нагрузку оборудования
• Уставка магнитного расцепителя: 10In — срабатывает при токе 8000 А (при номинале 800 А)
• Диапазон срабатывания без задержки при КЗ: 4000–8000 А — быстрое отключение при серьёзных авариях
• Максимальное сечение кабеля: 150 мм² — позволяет подключать массивные проводники
• Степень защиты: IP30 — защита от доступа к опасным частям и твёрдым предметам, но не от воды
• Климатическое исполнение: УХЛ4 — рассчитан на работу в помещениях с умеренным климатом, возможны колебания температур и влажности
• Подключение: винтовое — надёжное фиксирование кабелей
• Количество вспомогательных контактов: 3 — для сигнализации состояния (включено/выключено/расцепление)
• Управление: ручной тумблер — простой и понятный интерфейс
• Индикация: есть указатель расцепления — видно причину отключения (перегрузка или КЗ)
• Нормативный документ: МЭК 60947-2 — соответствует международному стандарту на автоматические выключатели

Совместимость и монтаж

Автоматический выключатель DPX3 1600 предназначен для монтажа на монтажную плату — требует жёсткой фиксации в шкафу или панели. Конструкция стационарная — не предусматривает выдвижения или быстрой замены. Для подключения используются винтовые зажимы, подходящие для кабелей сечением до 150 мм². Устройство совместимо с другими компонентами серии DPX3, что упрощает сборку унифицированных щитов. Возможна установка моторного привода (опционально) для удалённого управления. Наличие трёх вспомогательных контактов позволяет легко интегрировать его в системы автоматизации и SCADA.

Безопасность и стандарты

Выключатель соответствует стандарту МЭК 60947-2, который гарантирует безопасность, предсказуемость работы и соответствие требованиям к отключению при авариях. Устройство имеет указатель расцепления — это позволяет оперативно определить причину отключения (перегрузка или КЗ), снижая время диагностики. Защита IP30 исключает случайный доступ к токоведущим частям, но не защищает от влаги — применение допускается только в сухих закрытых помещениях.

Преимущества

• Широкий диапазон настройки защиты от перегрузки (640–800 А) — возможность точной адаптации под конкретную нагрузку
• Высокая отключающая способность (70 кА) — подходит для сетей с большими потенциальными токами КЗ
• Наличие расцепителя минимального напряжения — отключает цепь при просадке напряжения ниже порогового значения, защищая оборудование от некорректной работы
• Интеграция с системами контроля через вспомогательные контакты — удобно для автоматизированных производств
• Чёткая индикация причины отключения — минимизирует простои при диагностике
• Поддержка моторного привода — даёт возможность дистанционного управления без вскрытия шкафа

Ограничения применения

• Не предназначен для открытых площадок или помещений с повышенной влажностью — степень защиты IP30 не защищает от брызг и пыли
• Требует монтажа на монтажную плату — нельзя использовать в качестве модульного автомата в DIN-рейке
• Не рекомендован для постоянного использования при токах выше 800 А — превышение может вызвать преждевременный износ
• Работает только с переменным или постоянным током — не подходит для смешанных систем без учёта полярности
• Климатическое исполнение УХЛ4 ограничивает использование в экстремальных температурах (ниже -25°C или выше +40°C)

Примеры использования

• Защита главного входа в промышленный цех с мощными двигателями и сварочными установками
• Основной коммутационный аппарат в распределительном щите завода с напряжением 400 В
• Контроль питания конвейерной линии с несколькими асинхронными двигателями
• Функция минимального напряжения защищает ЧПУ-станки от сбоев при просадках сети

Практические советы

• При выборе уставки защиты от перегрузки — настраивайте её на 90–95% от максимального рабочего тока оборудования, чтобы избежать ложных срабатываний
• Обязательно проверьте посадочные размеры перед монтажом — DPX3 1600 требует специальной платы, не совместимой с обычными DIN-рейками
• Для систем с частыми отключениями используйте вспомогательные контакты для подключения к пульту управления — это сократит время ремонта
• При использовании моторного привода убедитесь, что источник питания привода согласован с напряжением сети (220–690 В)
• Не забудьте про обязательную маркировку — каждый автоматический выключатель DPX3 1600 должен иметь ярлык с номером цепи и значением уставки
