Автоматический выключатель DRX 250 HP TM Рег 3П 160A 50кА | 669090 Legrand

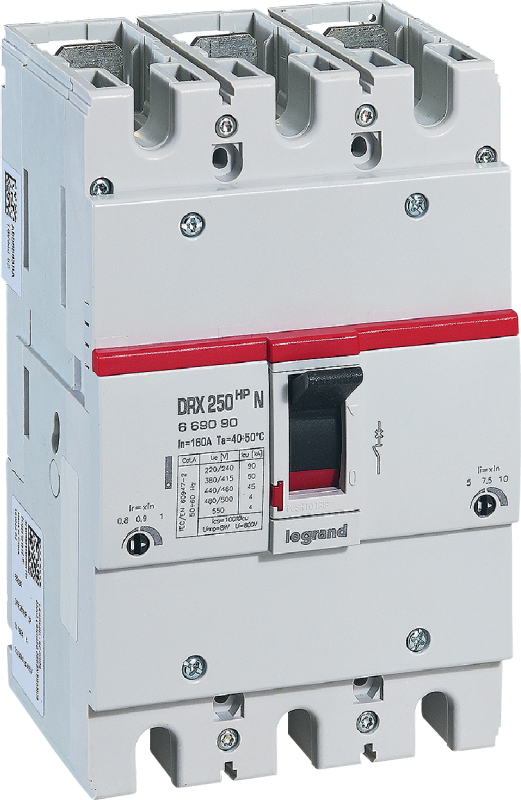

Автоматический выключатель DRX 250 HP TM Рег - трёхполюсное устройство на 160 А с регулируемой защитой от перегрузки и короткого замыкания, предназначенное для надёжного отключения цепей в распределительных щитах. Бренд Legrand и артикул 669090 указывают на серию DRX, подходящую как для новостроек, так и для реконструкции старых НКУ.

Назначение и область применения

Автоматический выключатель DRX 250 HP TM Рег защищает силовые цепи от перегрузок и коротких замыканий. Подходит для использования в распределительных устройствах (НКУ) промышленных объектов: на заводах, в цехах, на конвейерах, в системах водоснабжения и вентиляции. Устройство особенно удобно при модернизации существующих щитов благодаря унифицированной глубине 86 мм, совпадающей с другими аппаратами серии DRX.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 220 В
• Количество полюсов: 3
• Отключающая способность: 50 кА (Icu), 100% Ics - полностью сохраняет работоспособность после срабатывания
• Диапазон настройки защиты от перегрузки: 128–160 А - можно точно подстроить под нагрузку
• Диапазон срабатывания по короткому замыканию: 800–1600 А - адаптивная защита против импульсных токов
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Тип подключения: винтовые зажимы - надёжное соединение с медными проводниками
• Монтаж: на DIN-рейку 35 мм
• Тип управления: поворотная ручка - наглядное положение «Вкл/Выкл»
• Индикация: есть указатель расцепления и возможность установки внешнего индикатора отключения
• Количество переключающих контактов: 2 - для сигнализации состояния
• Глубина корпуса: 86 мм - совместима с другими аппаратами DRX
• Конструкция: встраиваемое устройство фиксированной установки
• Оснащение: встроенная защита по минимальному напряжению, комплектное устройство с блоком защиты
• Моторный привод: да - возможна дистанционное управление через внешний привод

Совместимость и монтаж

Автоматический выключатель DRX 250 HP TM Рег монтируется на стандартную DIN-рейку 35 мм. Глубина 86 мм соответствует всей серии DRX, что упрощает компактную сборку шкафов. Для подключения используйте провода сечением, рассчитанным на 160 А - обычно 50–70 мм2 меди. Винтовые зажимы требуют равномерного затягивания - избыточный момент может повредить контакт. Моторный привод подключается дополнительно - он не входит в базовую комплектацию, но совместим с типовыми приводами Legrand.

Безопасность и стандарты

Устройство соответствует международным требованиям к автоматическим выключателям (IEC 60947-2). Защита по минимальному напряжению исключает самопроизвольное включение при восстановлении питания - важная функция для оборудования, чувствительного к перебоям. IP30 не обеспечивает защиту от влаги - не применяйте в сырых помещениях без дополнительной герметизации шкафа.

Преимущества

• Регулируемые уставки - точная настройка под конкретную нагрузку, снижает риск ложных срабатываний
• Высокая отключающая способность 50 кА - подходит для мощных сетей с большими токами КЗ
• Единая глубина 86 мм - упрощает проектирование и сборку щитов
• Встроенный блок защиты и защита по мин. напряжению - повышают безопасность без доп. устройств
• Поддержка моторного привода - позволяет реализовать дистанционное управление
• Индикатор расцепления и возможность установки внешнего индикатора - ускоряют диагностику отказов

Ограничения применения

• Не предназначена для работы в условиях повышенной влажности или пыли вне закрытого шкафа - степень защиты IP30 недостаточна
• Нельзя использовать в сетях выше 220 В - максимальное напряжение ограничено
• Настройка защиты требует знаний - некорректные значения могут привести к перегреву или незащищённости
• Моторный привод и индикатор отключения - не входят в базовую комплектацию, приобретаются отдельно

Примеры использования

• Главный входной автомат в промышленном щите цеха с двигателями мощностью до 75 кВт
• Защита питательных линий конвейерной системы с частотными преобразователями
• Обновление старого щита - замена устаревшего автомата на DRX 250 HP TM Рег с сохранением габаритов
• Щит управления насосной станцией с требованием защиты от просадки напряжения

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока нагрузки - при 160 А лучше брать провод 50–70 мм2
• При настройке защиты от перегрузки выбирайте значение ближе к рабочему току, но не ниже 80% от номинала (не менее 128 А)
• Если нужна дистанционная коммутация - заказывайте моторный привод от Legrand заранее; он крепится сверху аппарата
• Индикатор отключения устанавливается вместо декора - требуется свободное место рядом с ручкой
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно при больших токах
• Не используйте в качестве главного рубильника - этот аппарат не предназначен для частых операций включения/выключения
