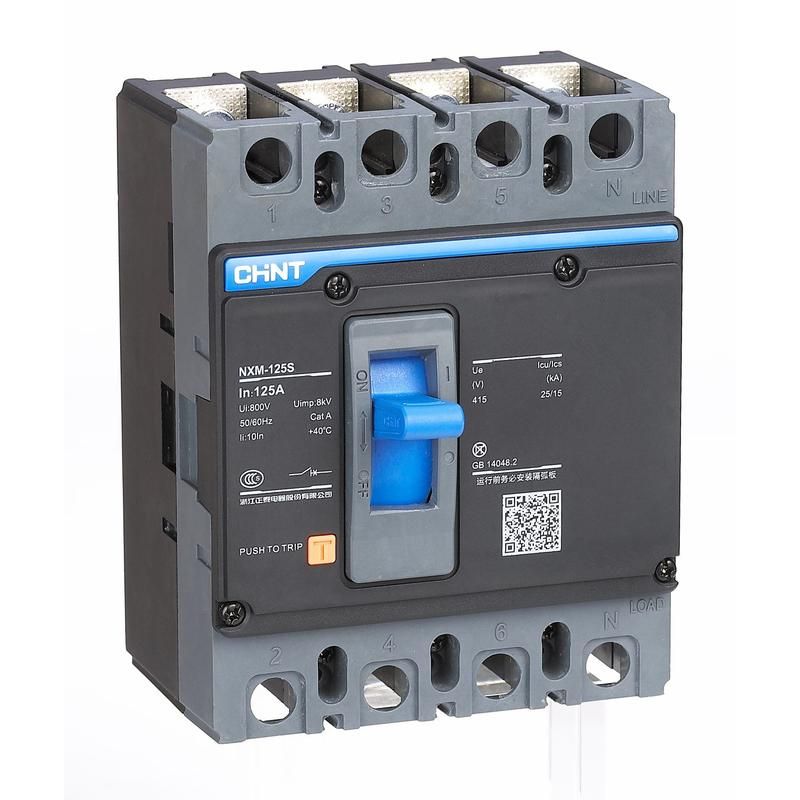

Выключатель автоматический 3п 125А 25кА NXM-125S (R) CHINT 131363
Товарные предложения:
| Выключатель автоматический 3п 125А 25кА NXM-125S (R) CHINT 131363 | 22.11.2024 | 79 шт. | 3 875,77 ₽ | шт. | от 1 дня |
Условия поставки выключателя автоматического 3п 125а 25ки NXM-125S (R) CHINT 131363
Купить 79 шт. выключателей автоматических 3п 125ов 25ок nxm-125s (r) chint 131363 могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.
Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.
Цена выключателя автоматического 3п 125а 25ки NXM-125S (R) CHINT 131363 зависит от общей суммы заказа, на сайте указана оптовая цена.
Описание
Характеристики
Сертификаты
Сопутствующие товары
Описание
Выключатель автоматический 3п 125А 25кА NXM-125S (R) CHINT 131363 - это комплектное устройство, предназначенное для использования в вводно-распределительных устройствах типа АВР, ВРУ, ГРЩ. Он обеспечивает надежную защиту цепи и оборудования от перегрузки, пониженного напряжения и короткого замыкания.
Основные преимущества данного выключателя:
- Номинальный ток 125А обеспечивает достаточную мощность для эффективной работы устройства.
- Степень защиты IP30 гарантирует защиту от пыли и влаги в соответствии с международными стандартами.
- Количество полюсов - 3, что позволяет использовать выключатель для различных электрических цепей.
- Номинальное напряжение в диапазоне от 690 до 415 В обеспечивает совместимость с различными системами электроснабжения.
- Комплектное исполнение в корпусе обеспечивает удобство монтажа и защиту от внешних воздействий.
- Моторный привод опционально, что позволяет использовать выключатель в различных системах управления.
- Имеется указатель расцепления для удобства контроля работы устройства.
- Выключатель не подходит для монтажа на DIN-рейку.
- Наличие защиты по минимальному напряжению отсутствует.
- Номинальный ток длительной нагрузки Iu составляет 125 А, что обеспечивает стабильную работу в течение продолжительного времени.
- Встроенная защита от замыканий на землю отсутствует.
- Диапазон настройки устройства защиты от перегрузки составляет 125 А, что позволяет адаптировать его под конкретные потребности.
- Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц составляет 25 кА, что обеспечивает эффективную защиту от короткого замыкания.
- Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания по и с составляет 1500 А, что позволяет адаптировать его под конкретные условия.
Характеристики c описанием
Номинальный ток:
125 А
Номинальный ток (А) — это максимальный ток, который автоматический выключатель может пропускать через себя без отключения в нормальных условиях работы. Он определяет допустимую нагрузку на электрическую цепь и влияет на выбор устройства для защиты от перегрузок и коротких замыканий. При выборе автоматического выключателя необходимо учитывать номинальный ток, соответствующий максимальной рабочей нагрузке цепи. Замена автоматического выключателя на устройство с неподходящим номинальным током может привести к недостаточной защите или ложным срабатываниям.
Степень защиты IP:
IP30
Степень защиты IP (Ingress Protection) указывает на уровень защиты автоматических выключателей стационарных от проникновения твердых частиц и влаги. Этот параметр важен для обеспечения надежной и безопасной работы устройства в различных условиях эксплуатации. Степень защиты определяется двумя цифрами: первая указывает на степень защиты от твердых объектов, а вторая — от влаги. Правильный выбор степени защиты IP зависит от условий эксплуатации и окружающей среды, в которой будет использоваться автоматический выключатель.
IP20: Автоматический выключатель с защитой от твердых объектов диаметром более 12,5 мм и отсутствием защиты от влаги. Подходит для использования в сухих, чистых помещениях, таких как закрытые электрические шкафы. Не рекомендуется для использования во влажных или пыльных условиях.
IP40: Обеспечивает защиту от твердых объектов диаметром более 1 мм и не защищает от влаги. Подходит для применения в местах с минимальным воздействием пыли и отсутствием влаги, таких как офисные помещения или закрытые распределительные щиты.
IP30: Защита от твердых объектов диаметром более 2,5 мм и отсутствие защиты от влаги. Используется в условиях, где возможен контакт с крупными частицами пыли, но отсутствует воздействие влаги. Применим в некоторых производственных помещениях и мастерских.
IP54: Обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и защиту от брызг воды со всех направлений. Рекомендуется для использования в промышленных условиях, где возможны воздействие пыли и влаги, например, на производственных линиях или в наружных установках.
IP00: Отсутствие защиты от твердых объектов и влаги. Применяется в условиях, где устройство будет полностью защищено от внешних воздействий, например, внутри других защитных оболочек или в строго контролируемых средах.
IP12: Защита от твердых объектов диаметром более 12,5 мм и защита от капель воды, падающих вертикально. Подходит для использования в помещениях с минимальной влажностью, таких как жилые или офисные помещения, где возможны случайные капли воды.
IP31: Обеспечивает защиту от твердых объектов диаметром более 2,5 мм и защиту от капель воды, падающих под углом до 15 градусов. Рекомендуется для использования в условиях, где возможен контакт с крупными частицами пыли и небольшое количество влаги, например, в складских помещениях или мастерских.
Количество полюсов:
3
Количество полюсов в автоматических выключателях стационарных определяет число независимых электрических цепей, которые могут быть защищены и разомкнуты одновременно. Это свойство важно для соответствия требованиям конкретных электрических систем и схем, обеспечивая надежную защиту и управление. Выбор количества полюсов зависит от типа сети и требуемого уровня защиты.
Однополюсный автоматический выключатель предназначен для защиты одной фазы в однофазных электрических цепях. Он используется в системах, где требуется защита только одной линии, как правило, в бытовых или маломощных коммерческих установках. При замене важно учитывать номинальный ток и напряжение, чтобы обеспечить совместимость с существующей сетью.
Двухполюсный автоматический выключатель защищает две фазы или фазу и нейтраль в однофазных сетях. Он обеспечивает более высокий уровень защиты, позволяя разомкнуть обе линии одновременно. Это особенно важно для систем с повышенными требованиями к безопасности. При выборе двухполюсного выключателя необходимо учитывать параметры сети, такие как напряжение и ток.
Трехполюсный автоматический выключатель предназначен для защиты трехфазных электрических цепей. Он размыкает все три фазы одновременно, что критично для сбалансированной работы трехфазного оборудования и предотвращения асимметричных нагрузок. Рекомендуется для промышленных и крупных коммерческих установок, где используются трехфазные электроприборы и машины.
Четырехполюсный автоматический выключатель используется для защиты трехфазных сетей с нейтралью. Он обеспечивает размыкание всех трех фаз и нейтрали одновременно, что важно для систем с высоким уровнем безопасности и требующих точного контроля над всеми линиями. Подходит для сложных промышленных и коммерческих систем, где необходимо учитывать нейтральный провод для предотвращения перегрузок и коротких замыканий.
Номинальное напряжение:
690...415 В
Номинальное напряжение — это максимальное напряжение, при котором автоматический выключатель может работать в нормальных условиях. Оно определяет диапазон напряжений, при которых устройство может эффективно выполнять свои функции по защите электрических цепей от перегрузок и коротких замыканий.
690 В — Высокое номинальное напряжение, обычно используется в промышленных и коммерческих установках. Автоматические выключатели с таким напряжением подходят для мощных электрических систем и требуют соответствующей изоляции и компонентов, способных выдерживать высокие напряжения.
400 В — Стандартное напряжение для многих промышленных и коммерческих приложений. Эти автоматические выключатели часто используются в трёхфазных системах и обеспечивают надежную защиту при этом уровне напряжения.
440 В — Напряжение, используемое в специализированных промышленных установках. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную работу и защиту в условиях, требующих повышенной устойчивости к нагрузкам.
400-690 В — Диапазон номинальных напряжений, обеспечивающий гибкость применения автоматических выключателей в различных условиях. Подходит для систем, где требуется работа на разных уровнях напряжения в пределах этого диапазона.
415-690 В — Диапазон, часто используемый в европейских странах. Автоматические выключатели, рассчитанные на этот диапазон, подходят для широкого спектра применений, от промышленных до коммерческих.
220-400 В — Диапазон, обычно используемый в жилых и коммерческих зданиях. Позволяет применять автоматические выключатели в условиях, требующих защиты при стандартных бытовых и офисных напряжениях.
0-220 В — Диапазон для низковольтных приложений, часто используемых в бытовых условиях. Автоматические выключатели в этом диапазоне защищают от перегрузок и коротких замыканий в низковольтных цепях.
220 В — Стандартное напряжение для бытовых и многих коммерческих приложений. Автоматические выключатели с таким номинальным напряжением обеспечивают надежную защиту для большинства бытовых приборов и офисного оборудования.
380 В — Напряжение, часто используемое в трёхфазных системах, особенно в промышленных условиях. Автоматические выключатели для этого напряжения обеспечивают защиту оборудования от перегрузок и коротких замыканий в условиях высокого энергопотребления.
20 В — Низкое напряжение, используемое в специализированных приложениях, таких как системы управления и сигнализации. Автоматические выключатели с таким номинальным напряжением защищают цепи, где требуется работа при низких напряжениях.
Конструктивное исполнение:
Комплектное устройство в корпусе
Конструктивное исполнение автоматического выключателя определяет его физическую конфигурацию и способ установки, что влияет на удобство монтажа, обслуживания и эксплуатации устройства. Различные типы конструктивного исполнения предназначены для различных условий эксплуатации и требований к надежности и безопасности.
Встроенное устройство стационарного исполнения представляет собой автоматический выключатель, который монтируется непосредственно в распределительный щит или панель и не предполагает частого демонтажа. Это решение обеспечивает высокую надежность и минимальные требования к техническому обслуживанию, подходящее для объектов с постоянной нагрузкой и стабильной эксплуатацией.
Комплектное устройство в корпусе включает в себя автоматический выключатель, заключенный в защитный корпус. Такое исполнение обеспечивает дополнительную защиту от внешних воздействий, таких как пыль и влага, и упрощает монтаж. Рекомендуется для использования в условиях повышенной влажности или запыленности, а также в случаях, когда требуется быстрое и удобное подключение устройства.
Встроенное устройство выдвижного исполнения позволяет легко извлекать автоматический выключатель из распределительного щита или панели для обслуживания или замены без необходимости отключения всей системы. Это решение особенно полезно в критически важных системах, где минимизация времени простоя имеет первостепенное значение.
Встроенное устройство втычного исполнения характеризуется возможностью быстрого подключения и отключения автоматического выключателя от электрической сети без использования инструментов. Это обеспечивает удобство при частых заменах или техническом обслуживании и подходит для систем, где требуется гибкость и оперативность.
Встроенное устройство представляет собой автоматический выключатель, который интегрируется в распределительный щит или панель без дополнительных защитных корпусов или специальных механизмов для извлечения. Это стандартное решение, обеспечивающее простоту установки и эксплуатации, подходящее для большинства типовых применений.
Моторный привод опционально:
Да
Свойство "Моторный привод опционально" указывает на возможность оснащения автоматического выключателя стационарного типа моторным приводом. Моторный привод позволяет дистанционно управлять включением и отключением автоматического выключателя, что может быть критически важно для систем, требующих автоматизации и удаленного контроля. Наличие этого свойства помогает определить, подходит ли конкретный выключатель для интеграции в автоматизированные системы управления и мониторинга.
Значение "Нет" означает, что автоматический выключатель не может быть оснащен моторным приводом. Это ограничивает его использование в системах, где требуется дистанционное управление. Такой выключатель подойдет для простых систем, где управление осуществляется вручную и нет необходимости в автоматизации. Рекомендуется для использования в небольших объектах или в системах, где доступ к выключателю не представляет сложности.
Значение "Да" указывает на возможность оснащения автоматического выключателя моторным приводом. Это позволяет интегрировать выключатель в автоматизированные системы управления, обеспечивая удаленное включение и отключение. Рекомендуется для использования в крупных промышленных объектах, энергосистемах или других сложных инфраструктурах, где требуется высокий уровень автоматизации и удаленного контроля. При выборе такого выключателя важно учитывать совместимость с существующими системами управления и требования по установке моторного привода.
Имеется указатель расцепления:
Да
Свойство "Имеется указатель расцепления" в автоматических выключателях стационарного типа указывает на наличие или отсутствие индикатора, который показывает, что автоматический выключатель сработал и отключил цепь. Это свойство важно для оперативного и визуального контроля состояния устройства без необходимости дополнительных измерений или проверки.
Значение "Нет" означает, что автоматический выключатель не оснащен указателем расцепления. В таких устройствах для определения сработки необходимо проводить физическую проверку или использовать дополнительные диагностические инструменты. Выбор автоматического выключателя без указателя расцепления может быть оправдан в случаях, когда визуальный контроль не является критически важным, или в системах с автоматизированными средствами мониторинга.
Значение "Да" означает наличие указателя расцепления в автоматическом выключателе. Такой индикатор позволяет быстро и легко определить, что устройство сработало и отключило цепь, что упрощает обслуживание и диагностику. Рекомендуется выбирать автоматические выключатели с указателем расцепления в системах, где важен оперативный визуальный контроль состояния и минимизация времени на диагностику неисправностей.
Подходит для монтажа на DIN-рейку:
Нет
Свойство 'Подходит для монтажа на DIN-рейку' указывает на возможность установки автоматического выключателя на стандартную DIN-рейку, что значительно упрощает процесс монтажа и обеспечивает совместимость с большинством распределительных щитов и шкафов. Это свойство важно для обеспечения удобства и надежности установки, а также для возможности быстрой замены и модернизации оборудования.
Значение 'Нет' означает, что данный автоматический выключатель не предназначен для установки на DIN-рейку. В этом случае монтаж устройства требует использования альтернативных методов крепления, что может усложнить процесс установки и обслуживания. Рекомендуется выбирать такие устройства только в случаях, когда использование DIN-рейки не предусмотрено конструкцией распределительного щита или шкафа.
Значение 'Да' означает, что данный автоматический выключатель предназначен для установки на стандартную DIN-рейку. Это упрощает процесс монтажа, делает его более быстрым и удобным, а также обеспечивает совместимость с большинством распределительных щитов и шкафов. Рекомендуется выбирать такие устройства для обеспечения легкости установки и возможности быстрой замены в случае необходимости.
С защитой по минимальному напряжению:
Нет
Свойство "С защитой по минимальному напряжению" указывает на наличие или отсутствие функции автоматического выключателя, которая защищает электрическую сеть от пониженного напряжения. Эта функция отключает цепь при падении напряжения ниже установленного порога, предотвращая повреждение оборудования и обеспечивая безопасность эксплуатации.
Значение "Нет" означает, что автоматический выключатель не имеет функции защиты по минимальному напряжению. В этом случае устройство не сможет предотвратить работу при низком напряжении, что может привести к перегреву или повреждению подключенного оборудования. Рекомендуется выбирать такие автоматические выключатели для сетей, где колебания напряжения маловероятны или где есть другие средства защиты.
Значение "Да" указывает на наличие функции защиты по минимальному напряжению. Это обеспечивает автоматическое отключение цепи при падении напряжения ниже критического уровня, что защищает оборудование от повреждений и повышает общую надежность системы. Рекомендуется использовать такие автоматические выключатели в сетях с нестабильным напряжением или для защиты чувствительных к напряжению устройств.
Номинальный ток длительной нагрузки Iu:
125 А
Номинальный ток длительной нагрузки Iu, измеряемый в амперах (А), представляет собой максимальный ток, который автоматический выключатель может проводить непрерывно без перегрева или срабатывания защитных механизмов. Этот параметр критически важен для обеспечения надежной и безопасной работы электрической сети, так как он определяет допустимую нагрузку на цепь. При выборе автоматического выключателя необходимо учитывать номинальный ток длительной нагрузки, чтобы он соответствовал ожидаемой нагрузке в цепи. В случае изменения условий эксплуатации или увеличения нагрузки, может потребоваться замена выключателя на модель с более высоким номинальным током длительной нагрузки.
Встроенная защита от замыканий на землю:
Нет
Встроенная защита от замыканий на землю — это функция автоматического выключателя, предназначенная для обнаружения и отключения цепи при возникновении замыкания на землю. Эта защита предотвращает повреждение оборудования, снижает риск возгорания и обеспечивает безопасность пользователей, автоматически отключая питание при обнаружении утечки тока на землю.
Значение "Нет" означает, что автоматический выключатель не оснащен встроенной защитой от замыканий на землю. Это может быть приемлемо в системах, где риск замыканий на землю минимален или где установлены другие защитные устройства. Однако отсутствие данной функции увеличивает риск повреждения оборудования и потенциальных аварий, поэтому рекомендуется использовать такие выключатели только в специфических условиях, где дополнительная защита не требуется.
Значение "Да" указывает, что автоматический выключатель оснащен встроенной защитой от замыканий на землю. Это обеспечивает дополнительный уровень безопасности, автоматическое отключение питания при обнаружении утечки тока на землю, что предотвращает повреждение оборудования и снижает риск пожара. Рекомендуется выбирать такие выключатели для систем, где необходим высокий уровень защиты и безопасность является приоритетом.
Диапазон настройки устройства защиты от перегрузки:
125 А
Диапазон настройки устройства защиты от перегрузки определяет пределы тока, при которых автоматический выключатель сработает для предотвращения перегрузки. Этот параметр измеряется в амперах (А) и указывает минимальное и максимальное значение тока, на которое можно настроить устройство. Правильный выбор диапазона настройки обеспечивает надежную защиту электрической сети, предотвращая повреждения оборудования и снижая риск возгорания. При выборе автоматического выключателя важно учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы установить оптимальный диапазон настройки. В случае замены устройства необходимо убедиться, что новый выключатель имеет аналогичный или подходящий диапазон настройки для обеспечения непрерывной и безопасной работы системы.
Номинальная предельная наибольшая отключающая способность Icu при 400 В, 50 Гц:
25 кА
Номинальная предельная наибольшая отключающая способность (Icu) при 400 В, 50 Гц указывает на максимальный ток короткого замыкания, который автоматический выключатель способен безопасно отключить при заданном напряжении и частоте. Это свойство критически важно для обеспечения надежной работы и защиты электрической системы, так как превышение данного значения может привести к повреждению выключателя и потенциально опасным ситуациям. При выборе автоматического выключателя необходимо учитывать Icu, чтобы гарантировать, что он соответствует условиям эксплуатации и способен справиться с возможными токами короткого замыкания. Рекомендуется выбирать выключатели с Icu, превышающей ожидаемые максимальные токи короткого замыкания в системе, для обеспечения дополнительного запаса безопасности.
Диапазон регулировки срабатывания без задержки расцепителя коротк. замыкания по:
1500 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания по току (А) указывает на диапазон значений тока, при котором автоматический выключатель мгновенно отключает цепь без задержки времени. Это свойство важно для обеспечения защиты электрической цепи от коротких замыканий и предотвращения повреждений оборудования. При выборе автоматического выключателя следует учитывать номинальный ток цепи и возможные токи короткого замыкания, чтобы правильно настроить диапазон срабатывания. Регулировка в пределах указанного диапазона позволяет адаптировать устройство к конкретным условиям эксплуатации и требованиям безопасности.
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с:
1500 А
Диапазон регулировки срабатывания без задержки расцепителя короткого замыкания с (в амперах) определяет минимальное и максимальное значение тока, при котором автоматический выключатель мгновенно отключает цепь для защиты от короткого замыкания. Это свойство критически важно для обеспечения быстрого и надежного отключения в случае аварийных ситуаций, предотвращая повреждение оборудования и возможные пожары. При выборе автоматического выключателя рекомендуется учитывать номинальный ток нагрузки и возможные пиковые значения, чтобы обеспечить адекватную защиту без ложных срабатываний. Замена устройства должна производиться с учетом соответствия данного диапазона требованиям конкретной электрической сети.
Сертификаты
AJ36_W00240.20
AB53_W04918.22
