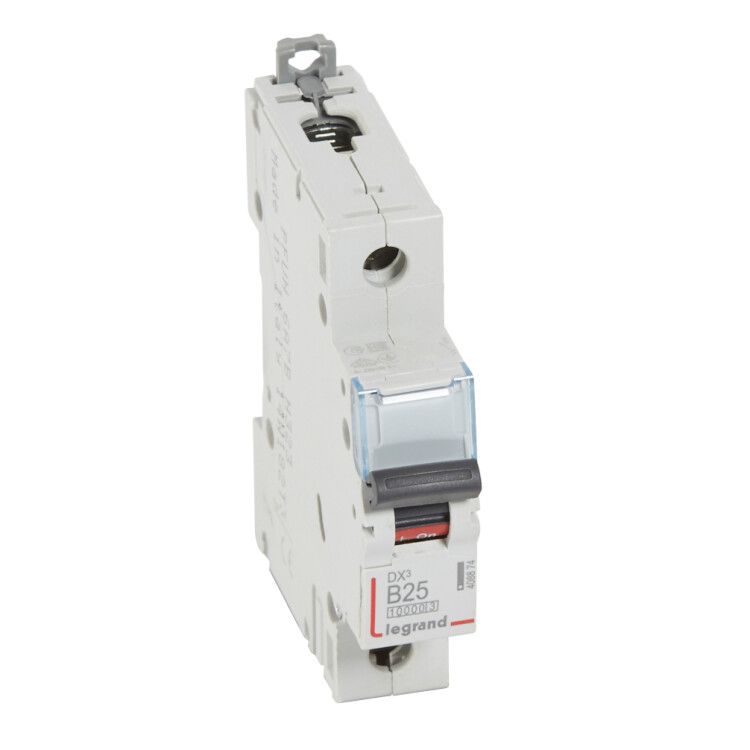

Автоматический выключатель DX 10000 - 16 кА тип характеристики B 1П 230/400 В~ 25 А 1 модуль 408874 Legrand

Автоматический выключатель модульный однополюсный 25А B 16кА 1 модуль 230/400В DX3 10000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в промышленных установках, где требуется надежная и компактная защита на DIN-рейке. Бренд Legrand и артикул DX3 10000 указывают на соответствие европейским стандартам качества.

Назначение и область применения

Автоматический выключатель модульный однополюсный 25А B 16кА 1 модуль 230/400В DX3 10000 защищает однофазные цепи переменного тока от перегрузок и коротких замыканий. Он применяется в промышленных электроустановках: для защиты групповых линий, оборудования на станках, конвейерах, системах управления и распределительных щитах. Устройство подходит для постоянной работы в условиях повышенной нагрузки и требует минимального обслуживания.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения и малых двигателей
• Номинальная отключающая способность: 16 кА - способен безопасно отключить ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В (до 400 В между фазами) - рассчитан на сети 230/400 В AC, частотой 50 Гц
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Сечение проводника: 1,5–35 мм2 - совместим с медными жилами от тонких до мощных кабелей
• Ширина: 1 модуль (17,5 мм) - занимает минимум места на DIN-рейке
• Глубина монтажа: 44 мм - требует достаточного пространства внутри щита
• Степень защиты: IP20 - защищен от прикосновений пальцев, но не от пыли и влаги; подходит только для внутренней установки
• Рабочая температура: –25…+70 C - работает в широком температурном диапазоне, включая холодные помещения
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до уровня ниже предельного
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью конденсации
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и незначительной влажности

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть устройство на рейке - фиксатор расположен снизу корпуса. Чтобы снять, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам сверху и снизу. Обязательно затягивать винты моментом, соответствующим рекомендациям производителя - недостаточно плотное соединение вызывает нагрев. Автоматический выключатель модульный 25А B 16кА 1 модуль 230/400В DX3 10000 совместим с другими элементами серии DX3 от Legrand, что упрощает сборку унифицированных щитов.

Безопасность и стандарты

Автоматический выключатель DX3 10000 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных установок). Это подтверждает его надежность в обоих режимах. Класс токоограничения 3 обеспечивает высокую степень безопасности при аварийных ситуациях. Изделие прошло сертификацию на соответствие требованиям по электробезопасности и термической стойкости.

Преимущества

• Компактный формат - один модуль экономит место в щите
• Высокая отключающая способность (16 кА) - подходит для промышленных объектов с большими токами КЗ
• Надежная фиксация на DIN-рейке - исключает самопроизвольное выпадение
• Поддержка широкого диапазона сечений проводов - универсальность при подключении
• Соответствие двум стандартам - можно использовать как в быту, так и в производстве
• Удобный визуальный индикатор положения - четко видно, включен или отключен

Ограничения применения

• Не предназначен для защиты трехфазных цепей - нужен трёхполюсный вариант
• IP20 не защищает от воды и пыли - нельзя устанавливать вне помещений или во влажных зонах
• Характеристика B менее подходяща для мощных двигателей - для них лучше выбрать C или D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не подлежит ремонту - при выходе из строя заменяется полностью

Примеры использования

• Защита группы осветительных приборов в цеху
• Питание контроллеров, сенсоров и малых насосов на производственной линии
• Распределительный щит на участке с технологическим оборудованием
• Фидеры для станков с питанием 230 В
• Щитовые модули в логистических комплексах с высокой плотностью установки

Практические советы

• Выбирая автоматический выключатель модульный 25А B 16кА 1 модуль 230/400В DX3 10000, проверьте расчетный ток нагрузки - он должен быть меньше 25 А, чтобы избежать ложных срабатываний
• При монтаже используйте отвертки с плоским лезвием для активации защелки - не давите слишком сильно, чтобы не повредить пластик
• Перед подключением убедитесь, что все провода зачищены на 8–10 мм и не имеют повреждений изоляции
• Если в цепи есть двигатели или трансформаторы, рассмотрите возможность перехода на характеристику C вместо B
• Для многоканальных щитов соблюдайте порядок расположения - удобнее всего располагать автоматы по возрастанию тока
• Не забудьте про обязательную маркировку каждого автомата - особенно важно в промышленных условиях
