Автоматический выключатель DX 10000 - 16 кА тип характеристики B 1П 230/400 В~ 32 А 1 модуль 408875 Legrand

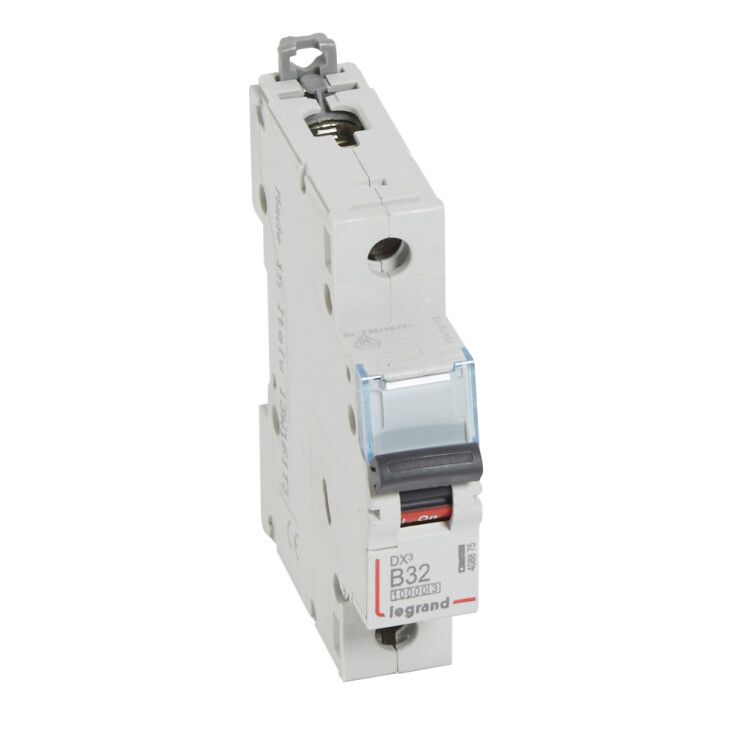

Автоматический выключатель Legrand DX3 с артикулом 408875 - однополюсный коммутационный аппарат на 32 А типа B, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в промышленных и бытовых системах переменного тока. Устройство устанавливается на DIN-рейку, занимает один модуль и соответствует требованиям международных стандартов.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты однофазных цепей в распределительных щитах. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Применяется в промышленных установках, на производстве, в офисах и объектах ЖКХ, где требуется надёжная защита линий с током до 32 А. Подходит для питания освещения, розеточных групп, маломощных станков и другого электрооборудования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Тип характеристики: B - чувствителен к кратковременным перегрузкам, идеален для бытовой нагрузки и устройств с плавным запуском (например, светильники, компьютеры)
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Номинальное напряжение: 230 В ~ (до 400 В в трёхфазной сети) - работает в однофазных и трёхфазных сетях с частотой 50–60 Гц
• Количество полюсов: 1 - управляет одной фазой
• Количество модулей DIN: 1 - занимает ширину 17,5 мм на рейке
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных потенциалах
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли
• Поперечное сечение проводника: 1,5 – 35 мм2 - подходит для медных жил от тонкого кабеля до мощного провода
• Рабочая температура: от -25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях высокой влажности
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая термические и электромагнитные воздействия на сеть
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствие европейским и международным стандартам безопасности

Совместимость и монтаж

Выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно совместить защёлку на корпусе с направляющими рейки и зафиксировать её нажатием до характерного щелчка. Для демонтажа - отведите защёлку отверткой через специальное углубление. Клеммы для подключения проводов расположены сверху и снизу, доступны для обслуживания. Подключаются медные жилы сечением 1,5–35 мм2; многожильные провода рекомендуется обжимать наконечниками. Глубина монтажа составляет 44 мм - учтите это при выборе ширины щита.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного использования). Обладает классом токоограничения 3, что снижает риск возгорания при КЗ. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает устойчивость к скачкам напряжения. Степень защиты IP20 исключает случайное прикосновение к токоведущим частям, но не защищает от влаги - не применяйте в сырых местах без дополнительной герметизации.

Преимущества

• Надёжная работа благодаря проверенной конструкции Legrand
• Простота монтажа и замены - фиксация на DIN-рейке без инструментов
• Широкий диапазон сечений проводов - универсальность для различных задач
• Высокая отключающая способность (16 кА) - подходит для зон с высоким уровнем КЗ
• Соответствие международным стандартам - сертифицирован для использования в Европе и странах СНГ

Ограничения применения

• Не предназначен для защиты цепей с постоянным током (DC) - только переменный ток AC
• IP20 не обеспечивает защиту от влаги - нельзя использовать в открытых, влажных или пыльных помещениях без бокса
• Тип характеристики B не подходит для мощных двигателей или сварочных аппаратов - они требуют типа C или D
• Ограниченная рабочая температура ниже -25 C - в экстремально холодных условиях необходима дополнительная теплоизоляция щита
• Не имеет функции дистанционного управления или сигнализации - для сложных систем потребуется дополнительная автоматика

Примеры использования

• Защита группы розеток в производственном цеху
• Отключение осветительной линии в складском помещении
• Щитовая защита для насосов, вентиляторов и малых станков
• Распределительный щит в административном здании
• Дополнение в существующую схему с другими автоматами Legrand DX3

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (32 А) соответствует сечению кабеля - не используйте его с проводом меньше 4 мм2
• При сборке щита соблюдайте порядок: автоматы с меньшим номиналом - выше, с большим - ниже
• Не затягивайте клеммы слишком сильно - это повредит медные жилы и вызовет нагрев
• Если планируете установку в условиях повышенной влажности, выберите щит со степенью защиты IP54 и поместите автомат внутрь
• Legrand DX3 совместим с другими элементами серии DX3 - можно комбинировать с УЗО, реле и разъединителями того же бренда
