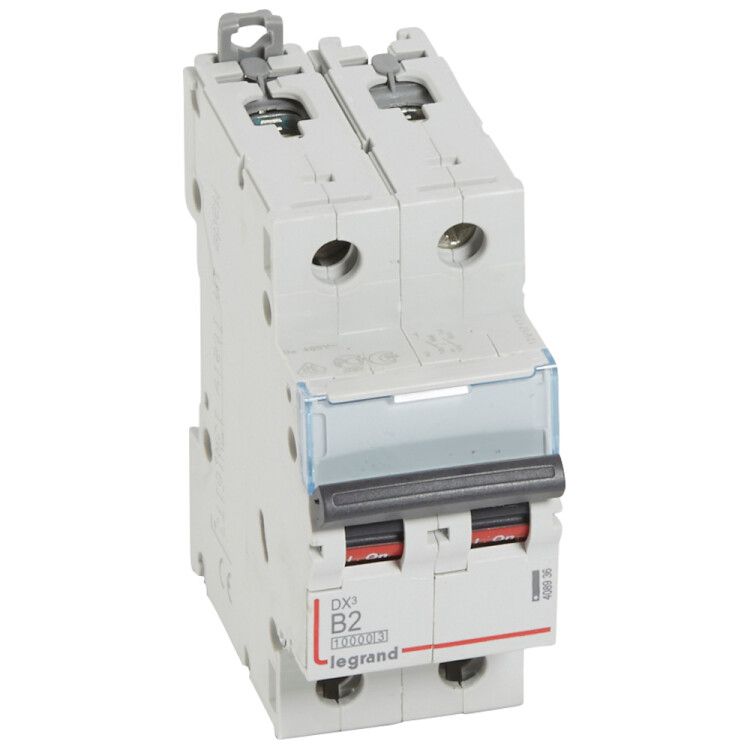

Выключатель автоматический модульный 2п B 2А 16кА DX3 10000 1мод. 230/400В Leg 408936 Legrand

Автоматический двухполюсный выключатель Legrand DX3 с артикулом 408936 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в промышленных системах переменного тока. Его компактная конструкция и высокая отключающая способность делают его надёжным решением для установки на DIN-рейке.

Назначение и область применения

Выключатель Legrand DX3 используется для управления и защиты однофазных и трёхфазных цепей с номинальным напряжением до 400 В. Он применяется в промышленных электроустановках: на станках, конвейерах, щитах управления, системах освещения и других объектах, где требуется точная защита от сверхтоков. Устройство сочетает функции ручного выключения и автоматического отключения при аварийной ситуации.

Технические характеристики

• Номинальный ток: 2 А - подходит для слаботочных нагрузок, например, контроллеров, датчиков, малых насосов;
• Количество полюсов: 2 - одновременно отключает два провода (L и N);
• Номинальная отключающая способность: 16 кА - способен безопасно прервать ток короткого замыкания даже в мощных сетях;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, идеален для активных нагрузок (например, нагреватели, лампы, оборудование с минимальными пусковыми токами);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с широким спектром медных жил;
• Количество модулей DIN: 2 - занимает две ширины стандартной рейки (17,5 мм каждый);
• Глубина монтажа: 44 мм - требует достаточного места внутри щита;
• Рабочая температура: от –25 C до +70 C - работает в суровых условиях, включая холодные помещения;
• Степень защиты IP20 - защищён от доступа пальцев и крупных предметов, но не герметичен; не предназначен для открытой установки вне щита;
• Частота: 50–60 Гц - адаптирован для сети стандарта Европы и России;
• Класс токоограничения: 3 - снижает энергию КЗ, повышая безопасность оборудования;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью;
• Стандарты: МЭК 60898-1 / 60947-2 - соответствует международным требованиям к устройствам защиты.

Совместимость и монтаж

Выключатель Legrand DX3 408936 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства в направляющие рейки и зафиксировать нижней защёлкой - звуковой щелчок подтверждает плотное соединение. Для демонтажа используйте плоскую отвёртку: введите её в петлю защёлки и слегка потяните вниз. Клеммы имеют винтовое зажимное соединение - затягивать необходимо равномерно, чтобы избежать оплавления изоляции. Не допускается использование многожильных проводов без наконечников - рекомендуются кольцевые или трубчатые наконечники сечением до 35 мм2.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных распределительных устройств). Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что продлевает срок службы подключенного оборудования. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и степени защиты IP20. Номинальное напряжение изоляции 500 В даёт запас безопасности при работе в сетях с возможными бросками напряжения.

Преимущества

• Высокая отключающая способность (16 кА) - выше, чем у многих аналогов с таким же током (обычно 10 кА);
• Широкий диапазон рабочих температур - можно использовать в необогреваемых щитах зимой;
• Фиксация на DIN-рейке с двойной защёлкой - прочнее, чем у бюджетных моделей;
• Поддержка больших сечений проводов (до 35 мм2) - удобно при использовании силовых кабелей;
• Производитель Legrand - известный европейский бренд с проверенной долговечностью механизмов.

Ограничения применения

• Не предназначен для установки во внешних щитах или местах с воздействием воды, пыли, масла - степень защиты IP20 недостаточна;
• Характеристика “B” плохо реагирует на длительные пусковые токи (например, двигатели, компрессоры) - лучше выбрать тип C или D для таких нагрузок;
• Не имеет возможности удалённого управления или сигнализации - только ручное управление;
• Не подходит для постоянной работы при токе выше 2 А - риск перегрева и преждевременного выхода из строя;
• Не рекомендуется для цепей постоянного тока - только переменный ток 50–60 Гц.

Примеры использования

• Защита цепей управления PLC-устройствами на заводе;
• Отключение питания светового оборудования в производственных цехах;
• Щитовая защита термореле и контрольных плат в HVAC-системах;
• Распределительные щиты на складских комплексах с низкопроходящими нагрузками;
• Обеспечение безопасности вентиляторов, малых насосов и датчиков в технологических линиях.

Практические советы

• Выбирая этот выключатель, обязательно учтите, что он рассчитан именно на 2 А - нельзя использовать вместо более мощного автомата, даже если кажется, что нагрузка “не большая”;
• При подключении проводов сечением больше 10 мм2 используйте наконечники - они предотвращают деформацию клемм и плохой контакт;
• Проверьте глубину вашего щита перед закупкой - 44 мм требуют минимум 50–60 мм свободного пространства назад;
• Если нужна защита от пусковых токов (двигатели, трансформаторы), выбирайте автомат с характеристикой C, а не B;
• Для обслуживания всегда отключайте питание полностью - хотя выключатель отключает цепь, входные клеммы остаются под напряжением.
