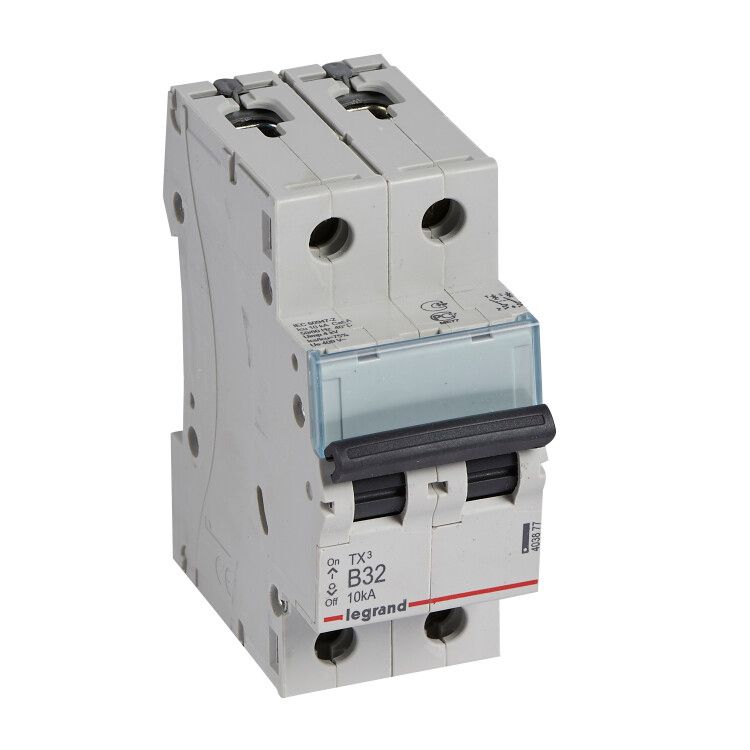

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 2П 230/400 В~ 32 А 2 модуля 403877 Legrand

Автоматический выключатель двухполюсный 32А, тип B, 10кА, 230/400В, 2 модуля, серия TX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель применяется в бытовых и аналогичных объектах, где требуется надежная и простая защита. Артикул 403877 соответствует серии TX3 и совместим с DIN-рейкой стандартной конфигурации.

Назначение и область применения

Автоматический выключатель двухполюсный 32А, тип B, 10кА, 230/400В, 2 модуля, серия TX3 6000 используется для защиты однофазных и трехфазных цепей переменного тока в жилых домах, квартирах, офисах и других помещениях с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для установки в щитках на входе в помещение или на групповые линии — например, для розеточных контуров, кухонных зон, кондиционеров и мощных приборов.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 — одновременно отключаются два провода (фаза и ноль);
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляция) — рассчитан на сети 230/400 В;
• Номинальная отключающая способность: 10 кА — способен безопасно отключить ток короткого замыкания до 10 тысяч ампер;
• Характеристика срабатывания: B — чувствителен к умеренным перегрузкам, идеален для бытовой нагрузки (например, освещение, розетки, бытовая техника);
• Количество модулей: 2 — занимает две ячейки на DIN-рейке (стандартная ширина 18 мм каждый);
• Максимальное сечение кабеля: 35 мм² — можно подключать медные провода до этого размера;
• Степень защиты: IP20 — защита от прикосновений пальцев и твердых предметов, но не от воды; подходит только для внутренней установки;
• Диапазон температур: от -25 до +70 °C — работает в большинстве климатических условий России;
• Класс токоограничения: 3 — высокая скорость отключения при КЗ, снижает риск повреждения проводки;
• Частота: 50/60 Гц — совместим с сетями в РФ и Европе;
• Глубина монтажа: 44 мм — требует достаточного места внутри щита;
• Гарантия: 24 месяца — официальный срок от Legrand;
• Нормативы: МЭК 60898-1 / 60947-2 — соответствие международным требованиям безопасности.

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания — достаточно вставить нижнюю часть в рейку и нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов — через винтовые клеммы, доступные с лицевой стороны. Рекомендуется использовать кабели сечением до 35 мм², плотно затягивать винты, чтобы избежать нагрева. Автоматический выключатель двухполюсный 32А, тип B, 10кА, 230/400В, 2 модуля, серия TX3 6000 поддерживает скрытый монтаж в стеновых шкафах, если соблюдены условия доступа для обслуживания.

Безопасность и стандарты

Произведён в соответствии с международными стандартами МЭК 60898-1 (для бытовых применений) и МЭК 60947-2 (для промышленных устройств). Класс токоограничения 3 гарантирует быстрое отключение при аварийных токах, что снижает риск возгорания. IP20 исключает использование во влажных средах — нельзя устанавливать в ванных, банях, на улице. Климатическое исполнение УХЛ4 допускает работу в условиях повышенной влажности и колебаний температуры, характерных для неотапливаемых помещений в холодное время года.

Преимущества

• Двухполюсное отключение — полностью разрывает цепь, включая нулевой провод, что повышает безопасность при ремонте;
• Надёжная защёлка на DIN-рейке — удобство монтажа и быстрая замена;
• Высокая отключающая способность (10 кА) — подходит даже для старых квартир с слабой проводкой;
• Совместимость со всеми популярными щитками — легко заменяет аналоги других брендов;
• Компактный формат (2 модуля) — экономит место в распределительных щитах.

Ограничения применения

• Не предназначается для работы в условиях повышенной влажности, пыли или на улице — степень защиты IP20 не защищает от брызг и пыли;
• Не рекомендован для защиты двигателей, насосов, компрессоров — для них нужна характеристика C или D;
• Не подходит для цепей с частыми пусковыми токами выше 3–5× Iн (например, сварочные аппараты, мощные дрели);
• Требует минимум 44 мм глубины в щите — не подойдёт для очень компактных или устаревших шкафов;
• Не имеет функции дифференциальной защиты — для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Защита группы розеток в гостиной или спальне;
• Отключение питания кухонной зоны с плитой, микроволновкой и кофе-машиной;
• Щитовая защита на входе в однокомнатную квартиру;
• Обеспечение безопасности в детской комнате или офисном помещении;
• Замена старого автомата в щитке после выхода из строя — благодаря стандартизированному формату легко найти аналог.

Практические советы

• Выбирая автоматический выключатель двухполюсный 32А, тип B, 10кА, 230/400В, 2 модуля, серия TX3 6000, проверьте, что суммарная мощность подключенных приборов не превышает 7,4 кВт (P = U × I = 230 В × 32 А);
• При подключении многожильных проводов используйте наконечники — это повысит надёжность контакта;
• Не забудьте про обязательное наличие УЗО перед этим автоматом, если он установлен в ванной, кухне или на улице;
• Проверяйте состояние защёлок и клемм каждые 1–2 года — особенно в местах с высокой влажностью;
• Если планируете увеличить нагрузку — выбирайте автомат с характеристикой C, а не B — тип B слишком чувствителен к пусковым токам.
