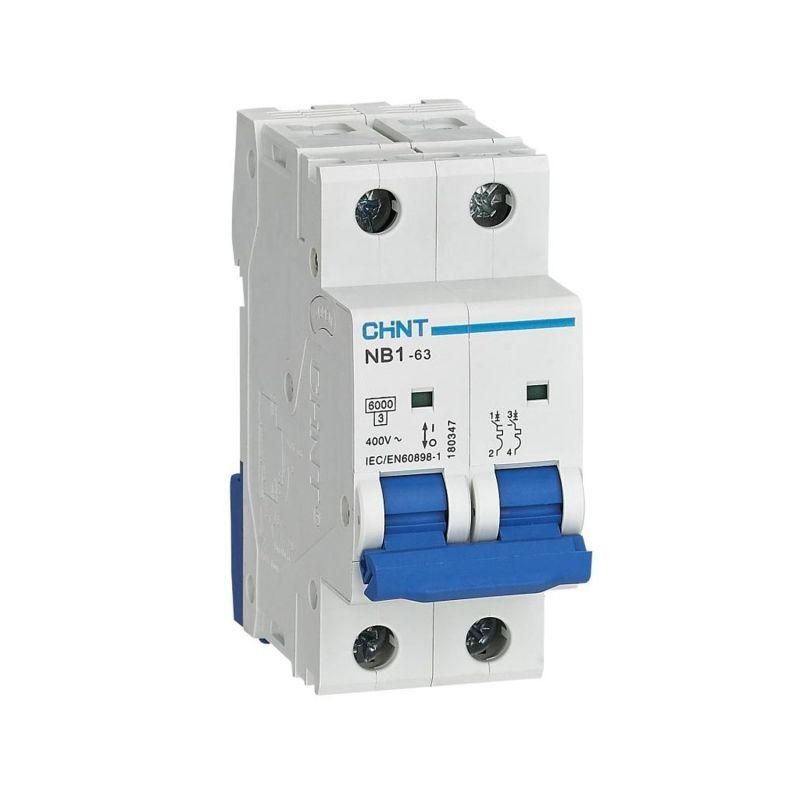

Выключатель автоматический двухполюсный NB1-63 2P 32A 6кА х-ка B (DB) (R) | 179649 CHINT

Автоматический выключатель двухполюсный модульный 32А 6кА характеристика B серия NB1-63 (R) от CHINT предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат обеспечивает надёжное отключение при превышении допустимого тока и совместим с типичными распределительными щитами.

Назначение и область применения

Выключатель автоматический двухполюсный модульный 32А 6кА характеристика B серия NB1-63 (R) используется для защиты однофазных цепей с рабочим напряжением до 400 В. Подходит для монтажа в распределительных щитах жилых домов, офисов, мастерских и производственных помещений. Применяется для защиты групповой проводки: розеточных контуров, мощных приборов, систем освещения и маломощного оборудования.

Технические характеристики

• Номинальный ток: 32 А — максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Номинальное напряжение: 400 В — работает в сетях с фазным напряжением 230 В и линейным 400 В;
• Количество полюсов: 2 — отключает одновременно фазу и ноль, исключая риск оставления одного провода под напряжением;
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: B — реагирует на перегрузки и КЗ при токах 3–5 кратном от номинала, оптимален для бытовых нагрузок с невысокими пусковыми токами (например, освещение, компьютеры, зарядные устройства);
• Тип напряжения: AC — предназначен только для переменного тока;
• Напряжение изоляции: 500 В — гарантирует безопасную работу при импульсных перенапряжениях;
• Модульная ширина: 2 модуля (36 мм) — занимает два места на DIN-рейке;
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не герметичен; требует установки внутри закрытого щита;
• Частота: 50/60 Гц — совместим со всеми стандартными сетями;
• Импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Рабочая температура: от -25°C до +40°C — можно использовать в неотапливаемых помещениях, но не на улице;
• Механическая износостойкость: 20 000 циклов включения/отключения — долговечность при частом ручном управлении;
• Электрическая износостойкость: 10 000 циклов — сохраняет работоспособность после многократных срабатываний при КЗ.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм² (медные) или 25 мм² (алюминиевые). Разъёмы рассчитаны на клеммы типа PIN и FORK. Устанавливается в любом направлении — вертикально или горизонтально. Индикатор положения контактов (зелёное окно = включено, красное = отключено) позволяет визуально контролировать состояние аппарата. Совместим с другими автоматами серии NB1-63, что упрощает сборку щитов.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, защищая кабель и оборудование. Категория применения A — обеспечивает селективность при работе с другими защитными устройствами. Степень загрязнения 2 — допустимо использование в условиях с небольшим количеством пыли и конденсата, характерных для внутренних помещений.

Преимущества

• Двухполюсное исполнение — полное отключение фазы и нулевого провода, повышает безопасность при обслуживании;
• Характеристика B — идеальна для современной бытовой техники с мягким пуском, минимизируя ложные срабатывания;
• Яркий визуальный индикатор — легко определить причину отключения без тестера;
• Высокая механическая и электрическая износостойкость — срок службы превышает аналоги класса “эконом”;
• Готов к расширению — совместим с дополнительными модулями (XF9, S9, V9) для удалённой сигнализации и управления.

Ограничения применения

• Не предназначен для работы вне закрытых щитов — IP20 не защищает от влаги, пыли и внешнего воздействия;
• Не рекомендован для цепей с высокими пусковыми токами (электродвигатели, насосы, сварочные аппараты) — для них нужна характеристика C или D;
• Не поддерживает DC — нельзя применять в системах постоянного тока;
• Работает только при температуре выше -25°C — в холодных неотапливаемых помещениях возможны отказы;
• Не имеет функции дифференциальной защиты — для защиты от утечек требуется отдельный УЗО.

Примеры использования

• Защита группы розеток в кухне или гостиной;
• Отключение питания кондиционера или бойлера;
• Щитовая защита для системы освещения в квартире;
• Цепь питания ПЛК или другого контрольного оборудования в цеху;
• Общий входной автомат в этажном щите при наличии УЗО перед ним.

Практические советы

• Выбирая этот автомат, проверьте, чтобы суммарная мощность подключённых приборов не превышала 7 кВт (при 230 В): 32 А × 230 В ≈ 7,4 кВт;
• Если в цепи есть старые нагревательные приборы (электрокамины, ТЭНы), убедитесь, что их пусковой ток не вызывает ложных срабатываний — в таком случае лучше выбрать характеристику C;
• При сборке щита используйте одинаковые автоматы одной серии — это упрощает диагностику и замену;
• Для сложных объектов (офисы, производство) предусмотрите возможность установки вспомогательных контактов (XF9) для дистанционной сигнализации срабатывания;
• Не забудьте соблюдать полярность при подключении — хотя для двухполюсного автомата она не критична, правильная ориентация улучшает удобство обслуживания.
