Выключатель автоматический модульный 4п B 4А 16кА DX3 10000 4мод. 400В Leg 409061 Legrand

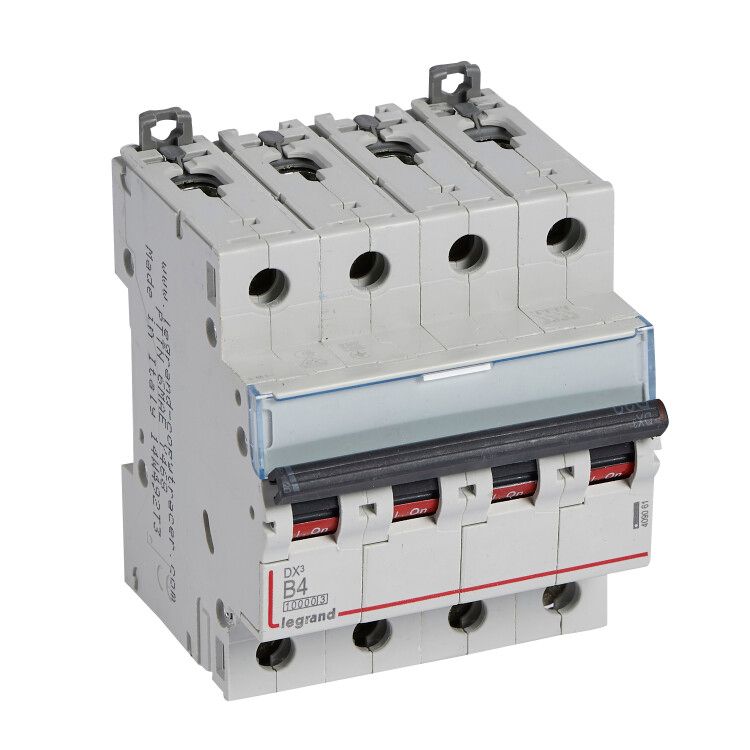

Автоматический выключатель Legrand DX3 с артикулом 409061 - четырёхполюсный коммутационный аппарат для защиты и управления электрическими цепями переменного тока в промышленных системах. Он сочетает надёжную отключающую способность до 16 кА, работу при номинальном токе 4 А и совместим с DIN-рейкой, что делает его удобным решением для сборки щитов.

Назначение и область применения

Автоматический выключатель Legrand DX3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его используют в промышленных электроустановках: на станках, конвейерах, распределительных щитах, в системах освещения и управления оборудованием. Подходит для сетей с напряжением до 400 В переменного тока частотой 50–60 Гц. Устройство обеспечивает безопасное отключение цепи при аварийных ситуациях, предотвращая повреждение оборудования и риск возгорания.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и нейтральный проводник одновременно
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания
• Характеристика срабатывания: B - чувствительна к умеренным перегрузкам, подходит для нагрузок с плавным пуском (например, освещение, малые двигатели)
• Номинальное напряжение: 400 В / изоляция: 500 В - рассчитан на использование в трёхфазных сетях 380–400 В
• Способ монтажа: DIN-рейка - установка на стандартной рейке шириной 35 мм
• Количество модулей: 4 - занимает четыре стандартных модуля на рейке
• Поперечное сечение проводника: 1,5–35 мм2 - подходит для медных жил от тонких до мощных кабелей
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Рабочая температура: –25…+70 C - работает в условиях холодных и жарких помещений
• Климатическое исполнение: УХЛ4 - предназначено для эксплуатации в закрытых помещениях с умеренным климатом
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, повышает безопасность при обслуживании
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3 409061 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка - достаточно прижать корпус к рейке до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в её петлю. Глубина монтажа составляет 44 мм - учтите этот размер при проектировании шкафа. Все клеммы винтовые, позволяют зажимать провода сечением от 1,5 до 35 мм2. Обязательно затягивайте клеммы моментом, указанным в руководстве, чтобы избежать нагрева и окисления контактов.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует стандартам МЭК 60898-1 (для домашних и аналогичных применений) и МЭК 60947-2 (для промышленных установок). Это гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает минимальную энергию, передаваемую в место КЗ, снижая риск повреждения кабелей и оборудования. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешней среды - не применяйте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Отключение нулевого проводника - повышает безопасность при ремонте и техобслуживании
• Высокая отключающая способность (16 кА) - подходит для современных промышленных сетей с большими токами КЗ
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых цехах зимой
• Совместимость с DIN-рейкой - стандартизированная установка, ускоряет сборку щита
• Поддержка проводов до 35 мм2 - позволяет использовать более мощные кабели без переходников

Ограничения применения

• Не предназначен для открытых площадок, улиц, дождевых зон - степень защиты IP20 недостаточна
• Не рекомендован для цепей с высокими пусковыми токами (например, крупные асинхронные двигатели) - характеристика B может давать ложные срабатывания; для них лучше выбрать C или D
• Не подходит для постоянной работы при температуре выше +70 C - возможен перегрев и снижение срока службы
• Не имеет встроенной сигнализации или дистанционного управления - требует дополнительных элементов для автоматизации

Примеры использования

• Защита трёхфазного станка с управлением через кнопочные посты
• Распределительный щит на производственной линии с несколькими потребителями
• Щит освещения в цеху с коммутируемым нулём для безопасного отключения всех фаз
• Питание системы вентиляции с плавным пуском двигателей

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 4 А - иначе будет частое отключение
• При подключении многожильных проводов используйте наконечники - они обеспечивают лучший контакт в винтовых клеммах
• Не забудьте проверить глубину монтажа (44 мм) при планировании места установки в шкафу
• Для сложных систем с множеством автоматов - сохраняйте схему подключения и маркировку каждого устройства
• Если требуется дистанционное управление или сигнализация состояния - выбирайте модели с дополнительными модулями (возможно при заказе)
