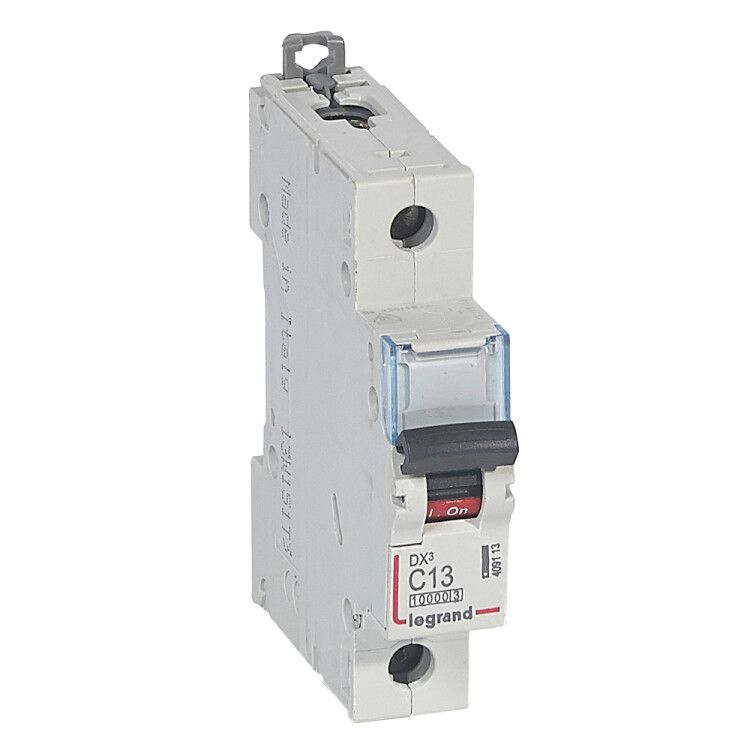

Автоматический выключатель DX 10000 - 16 кА тип характеристики C 1П 230/400 В~ 13 А 1 модуль 409113 Legrand

Автоматический выключатель Legrand DX3 с артикулом 409113 - однополюсный коммутационный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Предназначен для установки на DIN-рейку в промышленных и распределительных щитах, работает в сетях переменного тока 230/400 В. Серия DX3 сочетает надежность, компактность и соответствие международным стандартам.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты однофазных цепей в промышленных объектах: на станках, конвейерах, в системах управления, освещении и другом оборудовании. Он предотвращает повреждение проводки и устройств при перегрузках и коротких замыканиях. Устройство подходит для постоянной работы в условиях повышенной нагрузки и требует минимального обслуживания.

Технические характеристики

• Номинальный ток: 13 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 230 В (до 400 В в трёхфазных системах)
• Номинальная отключающая способность: 16 кА - способность безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для оборудования с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Количество полюсов: 1 - управление одной фазой
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке (17,5 мм ширины)
• Сечение проводника: 1,5–35 мм2 - подходит для медных жил любого распространённого сечения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; предназначен для внутренней установки в закрытых щитах
• Рабочая температура: от –25 C до +70 C - подходит для неотапливаемых помещений
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным высоковольтным импульсам
• Класс токоограничения: 3 - быстрое отключение снижает энергию КЗ, защищая оборудование
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью конденсации влаги
• Глубина монтажа: 44 мм - требуется свободное пространство за DIN-рейкой

Совместимость и монтаж

Автоматический выключатель Legrand DX3 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защелкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до щелчка. Снятие выполняется путём оттягивания защелки отверткой через специальное отверстие. Клеммы предназначены для зажима проводов с помощью винтов - рекомендуется использовать наконечники (штыревые или трубчатые) для многожильных проводов. Устройство совместимо с другими элементами серии DX3: дифференциальными автоматами, рубильниками, блоками сигнализации.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Соответствие классу токоограничения 3 и уровню импульсной прочности 4 кВ обеспечивает безопасность при аварийных режимах. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированному корпусу и IP20.

Преимущества

• Компактный размер (1 модуль) экономит место в щите
• Надёжная фиксация на DIN-рейке с двойной защелкой
• Широкий диапазон сечений проводов (1,5–35 мм2) - гибкость при подключении
• Совместимость с продуктами Legrand серии DX3 - возможность унифицированной сборки щита
• Высокая отключающая способность (16 кА) - подходит для промышленных сетей с высокими токами КЗ
• Устойчивость к широкому диапазону температур - работает даже в неотапливаемых помещениях

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от пыли и влаги
• Не подходит для цепей постоянного тока - только для переменного тока 50/60 Гц
• Характеристика C неэффективна для мощных двигателей с очень высоким пусковым током - лучше выбрать D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не рекомендован для частого ручного включения/выключения - предназначен для защиты, а не для регулярной коммутации

Примеры использования

• Защита группы розеток на производстве
• Отключение питания станков с асинхронными двигателями
• Щитовая защита осветительных цепей в цехах
• Компонент в распределительных щитах с множеством ответвлений
• Функциональный элемент в системах автоматизации с контроллерами

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки не превышает 13 А - иначе будет ложное срабатывание
• При подключении многожильных проводов используйте наконечники - это предотвратит ослабление контакта со временем
• Убедитесь, что глубина монтажа (44 мм) доступна за DIN-рейкой - особенно важно при плотной компоновке щита
• Для защиты от утечек тока параллельно установите УЗО - этот автомат не реагирует на токи утечки
• Проверяйте температуру вокруг автомата - при расположении рядом с нагревающимися элементами возможны ложные срабатывания
• Серия DX3 совместима с аксессуарами Legrand: блоками сигнализации, дистанционными приводами - планируйте будущую модернизацию
