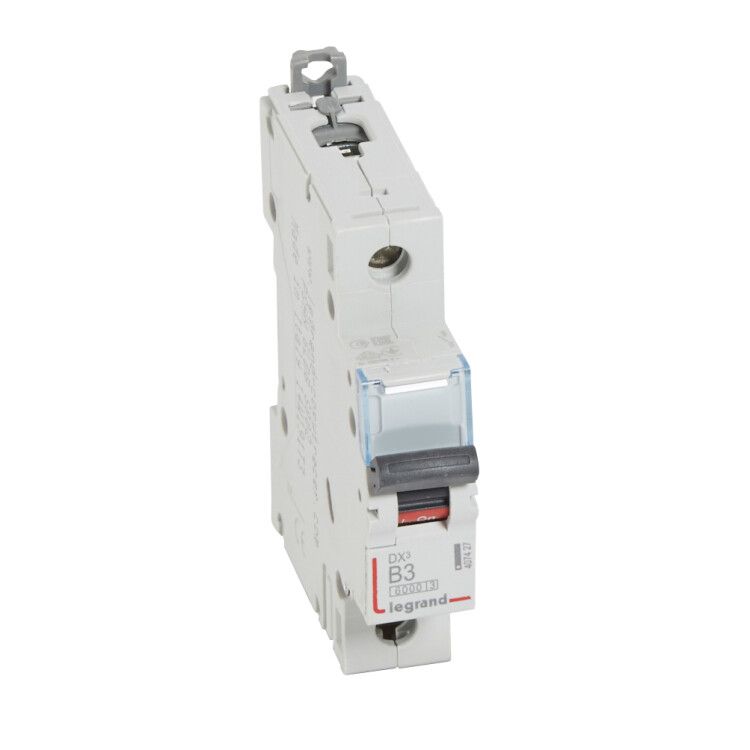

Выключатель автоматический модульный 1п B 3А 10кА DX3 6000 1мод. 230/400В Leg 407427 Legrand

Автоматический выключатель Legrand DX3 с артикулом 407427 - это надёжный однополюсный защитный аппарат для контроля и отключения электрической цепи при перегрузках и коротких замыканиях. Он предназначен для установки на DIN-рейку в щитах жилых и промышленных объектов, где требуется точная защита нагрузки до 3 А.

Назначение и область применения

Выключатель автоматический Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Его применяют в бытовых и промышленных распределительных щитах: для защиты освещения, розеточных групп, маломощного оборудования, систем управления и других однофазных потребителей. Устройство подходит для условий постоянной работы в помещениях с умеренной влажностью и температурой от -25C до +70C.

Технические характеристики

• Номинальный ток: 3 А - максимальный длительно допустимый ток без срабатывания
• Количество полюсов: 1 - управление одной фазой сети
• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства)
• Способ монтажа: на DIN-рейку шириной 35 мм
• Поперечное сечение подключаемого провода: 1,5–35 мм2 - совместим с медными проводниками от 1,5 до 35 квадратных миллиметров
• Степень защиты: IP20 - защита от прикосновений пальцами и твёрдыми предметами, но не от воды
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при напряжении до этой величины
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ
• Частота: 50–60 Гц - работает в сетях России и Европы
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью эксплуатации в неотапливаемых помещениях
• Ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 44 мм - требует соответствующего места в щите
• Нормативы: соответствие МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель автоматический Legrand DX3 устанавливается на стандартную DIN-рейку типа C (EN 60715). Для монтажа достаточно защёлкнуть устройство на рейке - фиксатор расположен снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное углубление. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, чтобы избежать повреждения изоляции. Рекомендуется использовать провода сечением 1,5–4 мм2 для типичных бытовых цепей; большие сечения (до 35 мм2) подходят для силовых линий, но требуют проверки плотности соединения.

Безопасность и стандарты

Выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для домашних и аналогичных применений) и IEC 60947-2 (для промышленных систем). Класс токоограничения 3 обеспечивает быстрое гашение дуги, что снижает риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном положении. IP20 не предусматривает защиту от брызг - не используйте в сырых местах без дополнительной герметизации.

Преимущества

• Высокая отключающая способность (10 кА) - подходит даже для современных сетей с повышенной мощностью
• Характеристика B - оптимальна для бытовых нагрузок с пусковыми токами (LED-светильники, компьютеры, зарядки)
• Фирменная система фиксации на DIN-рейке - прочная посадка, удобный демонтаж
• Поддержка широкого диапазона сечений проводов - универсальность при подключении
• Соответствие европейским стандартам - гарантированная долговечность и безопасность

Ограничения применения

• Не предназначена для трёхфазных цепей - только для однофазных сетей 230 В
• IP20 не защищает от влаги - нельзя устанавливать вне помещений, в банях, подъездах без кожуха
• Не рекомендован для цепей с частыми пусками двигателями (для них нужна характеристика C или D)
• Нельзя использовать при напряжении выше 230 В - превышение вызывает пробой изоляции
• Работает только при температуре от -25C до +70C - экстремальные условия требуют дополнительного теплообмена

Примеры использования

• Защита группы розеток в квартире
• Отключение осветительной линии в офисе
• Щитовая защита насоса или вентилятора мощностью до 700 Вт
• Контроль питания контроллеров, PLC, терморегуляторов
• Вводной автомат в распределительном щите дома

Практические советы

• Выбирая автомат Legrand DX3 407427, убедитесь, что суммарная мощность подключённых устройств не превышает 700 Вт (P = U × I = 230 В × 3 А)
• При подключении многожильных проводов используйте наконечники - это предотвращает ослабление контакта
• Не устанавливайте рядом с источниками тепла - перегрев снижает точность срабатывания
• Проверьте глубину щита: минимум 44 мм свободного пространства сзади
• Для увеличения безопасности в условиях повышенной запылённости - используйте крышку щита с классом защиты IP54+
• При замене старого автомата - сверьте характеристику (B), номинал (3 А) и отключающую способность (не ниже 6 кА)
