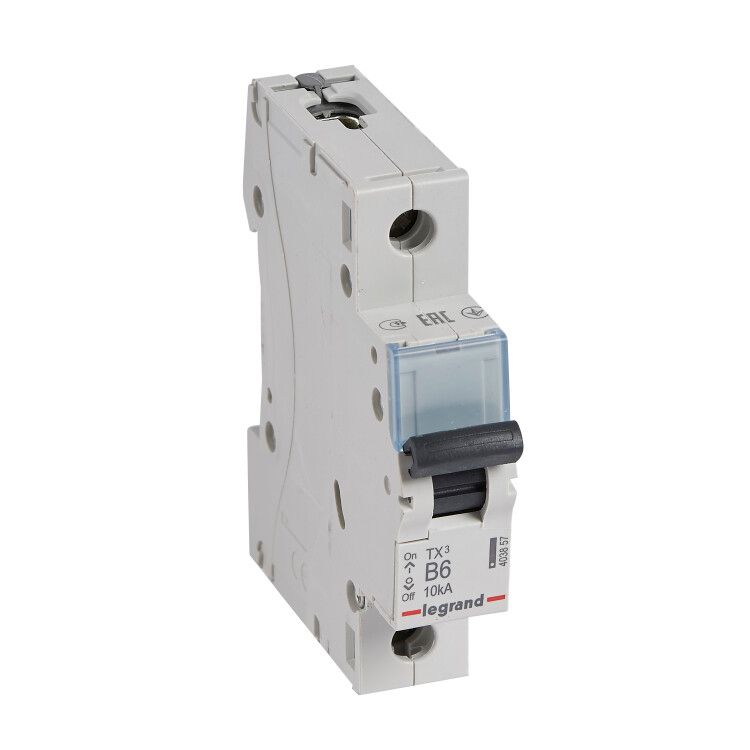

Автоматический выключатель TX 6000 - 10 кА тип характеристики B 1П 230/400 В~ 6 А 1 модуль 403857 Legrand

Автоматический выключатель Legrand TX3 6000 - однополюсный коммутационный аппарат с номинальным током 6 А и характеристикой срабатывания B, предназначенный для защиты бытовых электросетей от перегрузок и коротких замыканий. Устройство устанавливается на DIN-рейку, совместимо с системами освещения и розеточных групп, и соответствует международным стандартам МЭК 60898-1.

Назначение и область применения

Автоматический выключатель Legrand TX3 6000 используется для защиты электрических цепей в жилых помещениях, офисах и других объектах с низким напряжением. Он предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Подходит для защиты светильников, розеток, бытовой техники и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 1 - управляет одной фазной линией;
• Номинальное напряжение: 230 В переменного тока (до 400 В между фазами);
• Номинальная отключающая способность: 10 кА - способность безопасно отключить ток короткого замыкания до этой величины;
• Характеристика срабатывания: B - реагирует на перегрузки и КЗ при токах 3–5 крат от номинала; оптимален для бытовых нагрузок без высоких пусковых токов;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - применяется только внутри щитов;
• Количество модулей: 1 - занимает один стандартный модуль (17,5 мм) на DIN-рейке;
• Рабочая температура: от -25 до +70 C - допустимый диапазон для установки в неотапливаемых помещениях;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода до этого сечения;
• Частота: 50 Гц - предназначен для сетей с промышленной частотой;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги при КЗ, снижая термические и электромагнитные воздействия;
• Глубина монтажа: 44 мм - требуемое пространство за DIN-рейкой для свободного монтажа и обслуживания;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности, но только в закрытых щитах;
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствие европейским и международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Автоматический выключатель Legrand TX3 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать устройство защелкой - для демонтажа оттяните защелку отверткой через специальное углубление. Клеммы предназначены для зажима одножильных и многожильных проводов сечением до 35 мм2. Перед подключением убедитесь, что питание отключено. Затяжка винтов должна быть достаточной, чтобы исключить нагрев, но без перегрузки - это может повредить изоляцию.

Безопасность и стандарты

Выключатель соответствует стандартам МЭК 60898-1 для бытового и аналогичного применения, а также МЭК 60947-2 для промышленных условий. Класс токоограничения 3 и номинальная отключающая способность 10 кА обеспечивают надежную защиту даже при серьезных авариях. IP20 и UHL4 позволяют использовать устройство в контролируемых внутренних условиях, но не во влажных или пыльных средах вне щита. Гарантия - 2 года.

Преимущества

• Надежная двойная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ;
• Удобная защелка для быстрого монтажа и снятия без инструментов;
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых шкафах;
• Поддержка больших сечений кабеля (до 35 мм2) - удобно при использовании мощных линий;
• Совместим с другими элементами серии TX3 - легко формировать унифицированные щиты.

Ограничения применения

• Не предназначен для установки на открытом воздухе или в местах с доступом воды - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендуется для защиты двигателей, сварочных аппаратов и другого оборудования с высокими пусковыми токами - характеристика B слишком чувствительна;
• Не работает с постоянным током (DC) - только для переменного тока 50 Гц;
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется отдельный УЗО;
• Категория перенапряжения 0 - не предназначен для установки в местах с высокой вероятностью грозовых перенапряжений без дополнительной защиты.

Примеры использования

• Защита группы розеток в спальне или детской комнате;
• Отключение осветительных цепей в квартире;
• Щитовая защита для холодильника, микроволновки, телевизора;
• Функциональный элемент в распределительном щите дома или малого офиса.

Практические советы

• Выбирая автомат, проверьте, что номинальный ток нагрузки (например, суммарная мощность всех розеток) не превышает 6 А - для большей нагрузки нужен более мощный выключатель (например, 10 А или 16 А);
• При подключении многожильного провода используйте наконечники - это повысит надежность соединения;
• Не устанавливайте этот выключатель вместо УЗО - он не защищает от утечек тока на землю;
• При сборке щита соблюдайте шаг монтажа: каждый модуль занимает 17,5 мм, учитывайте место для других устройств;
• Проверяйте маркировку перед установкой - Legrand TX3 6000 с характеристикой B лучше всего подходит именно для бытовых потребителей, а не для промышленных машин.
