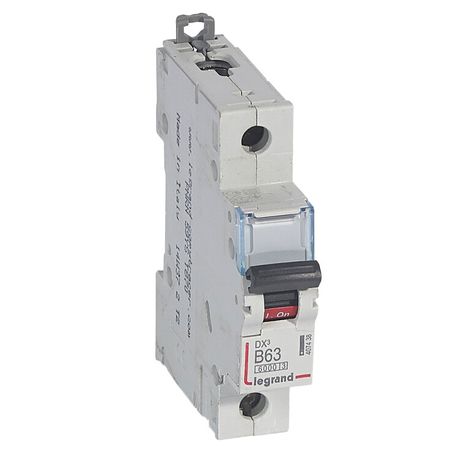

Выключатель автоматический модульный 1п B 63А 10кА DX3 6000 1мод. 230/400В Leg 407438 Legrand

Автоматический выключатель Legrand DX3 407438 - однополюсный коммутационный аппарат на 63 А, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного тока с напряжением до 230 В. Его компактный формат (1 модуль) и высокая отключающая способность делают его надёжным решением для распределительных щитов.

Назначение и область применения

Автоматический выключатель Legrand DX3 407438 используется для защиты однофазных электрических цепей от перегрузок и коротких замыканий. Он применяется в жилых домах, офисах, производственных помещениях и других объектах с сетями переменного тока 230–400 В. Подходит для защиты освещения, розеточных групп, бытовой техники и маломощного оборудования.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 1 - управление одной фазной линией;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным пуском (освещение, бытовые приборы);
• Номинальное напряжение: 230 В (AC) - рабочее напряжение сети; допускается использование в сетях до 400 В между фазами;
• Частота: 50–60 Гц - совместим с сетями России и Европы;
• Поперечное сечение проводника: 1,5–35 мм2 - можно подключать медные провода от тонких до мощных;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - подходит только для внутренней установки в закрытых щитках;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Рабочая температура: от –25 C до +70 C - работает в холодных и жарких условиях, включая неотапливаемые помещения;
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности;
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого расцепления, повышает безопасность;
• Глубина монтажа: 44 мм - требует минимального места внутри шкафа;
• Количество модулей DIN: 1 - занимает один стандартный модуль (17,5 мм шириной).

Совместимость и монтаж

Выключатель Legrand DX3 407438 устанавливается на DIN-рейку типа TS35. Для монтажа достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Клеммы обеспечивают надёжное соединение с проводниками сечением 1,5–35 мм2 - зажимайте провода плотно, без зачищенного изоляционного слоя. Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленных условий). Это означает, что он прошёл проверку на долговечность, термическую стойкость и надёжность отключения. Номинальное импульсное выдерживаемое напряжение 4 кВ обеспечивает защиту от кратковременных перенапряжений, например, от грозовых разрядов. Категория перенапряжения 0 указывает, что устройство не предназначено для установки в местах с высокими импульсными помехами - такие участки требуют дополнительной защиты (например, УЗИП).

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает безопасность даже при серьёзных авариях;
• Компактный размер (1 модуль) - экономит место в щите, особенно важен при ограниченном пространстве;
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение;
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых помещениях;
• Поддержка проводов до 35 мм2 - позволяет использовать более толстые кабели без переходников;
• Соответствие двум стандартам - универсальный выбор для любых проектов.

Ограничения применения

• Не предназначен для трёхфазных цепей - требуется три отдельных аппарата;
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица) без дополнительной герметизации шкафа;
• Характеристика B не подходит для мощных двигателей или сварочных аппаратов - там нужна характеристика C или D;
• Не имеет функции дифференциального тока - для защиты человека от поражения током необходимо дополнительно устанавливать УЗО;
• Категория перенапряжения 0 - не рекомендован для установки на входе в здание без УЗИП.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение световой линии в подъезде или производственном цехе;
• Щитовая защита для бойлеров, стиральных машин, кондиционеров;
• Дополнение в распределительном щите с другими автоматами Legrand DX3 - для единообразия и совместимости.

Практические советы

• Выбирая автомат, убедитесь, что номинальный ток (63 А) соответствует сечению кабеля - слишком большой автомат не защитит проводку от перегрева;
• При использовании в старых домах с алюминиевой проводкой - обязательно используйте наконечники и контролируйте момент затяжки клемм;
• Для увеличения безопасности в щитке сочетайте этот автомат с УЗО - Legrand DX3 сам по себе не защищает от утечек тока;
• Проверьте глубину монтажа (44 мм) перед сборкой щита - некоторые модели шкафов имеют меньший внутренний размер;
• При замене автомата - всегда отключайте питание и проверяйте отсутствие напряжения тестером.
