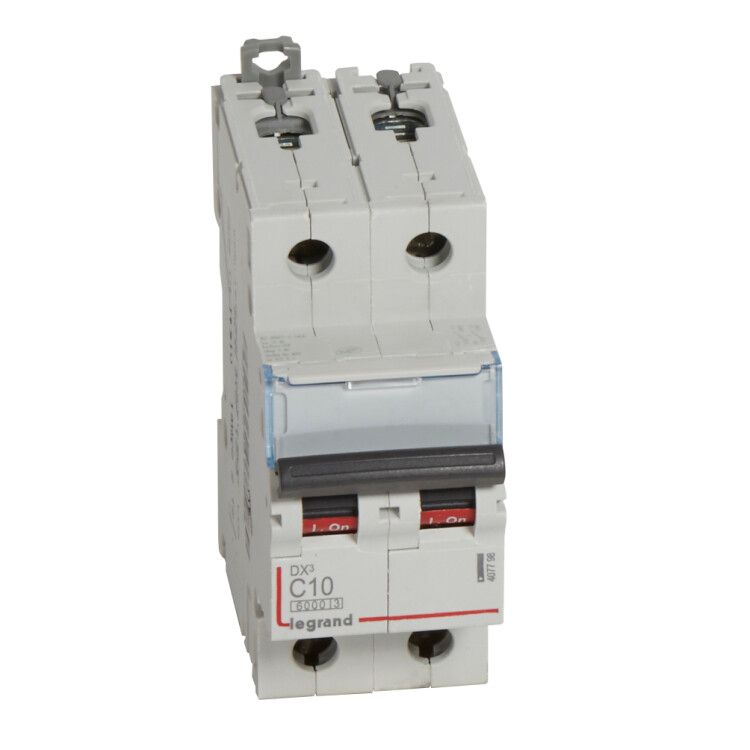

Автоматический выключатель DX 6000 - 10 кА тип характеристики C 2П 230/400 В~ А 2 модуля 407798 Legrand

Автоматический выключатель двухполюсный 10 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 от Legrand предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот выключатель используется в бытовых и промышленных системах, где требуется надежная и точная защита. Артикул 407798 соответствует серии DX3 и совместим с DIN-рейкой стандартной конфигурации.

Назначение и область применения

Автоматический выключатель двухполюсный 10 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 защищает электрические сети от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Подходит для защиты групповых линий освещения, розеток, оборудования мощностью до 2,3 кВт при 230 В и до 4 кВт при 400 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 2 - одновременно отключаются два проводника (L и N), что повышает безопасность при обслуживании
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальное напряжение: 400 В ~ (переменный ток), частота 50–60 Гц - работает в однофазных и трехфазных сетях
• Количество модулей: 2 - занимает две ширины стандартной DIN-рейки (17,5 мм каждый)
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при повышенных напряжениях
• Степень защиты: IP20 - защищен от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Рабочая температура: от –25 C до +70 C - допустимо использование в неотапливаемых помещениях
• Поперечное сечение проводника: 1,5–35 мм2 - подходит для медных проводов любого распространённого сечения
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, передаваемую в цепь
• Глубина монтажа: 44 мм - требует достаточного места внутри щита
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения

Совместимость и монтаж

Выключатель монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит путём защёлкивания: нижняя часть крепится на рейку, затем верхний край плотно заводится до характерного щелчка. Для демонтажа необходимо оттянуть защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Клеммы предназначены для зажима проводов сечением 1,5–35 мм2 - затяжка должна выполняться с усилием, чтобы исключить нагрев и окисление контактов. Оба полюса имеют одинаковые клеммы, поэтому можно использовать любую полярность подключения. Автоматический выключатель двухполюсный 10 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000 совместим со всеми щитами, поддерживающими стандарт IEC 60898-1.

Безопасность и стандарты

Автоматический выключатель соответствует международным стандартам МЭК 60898-1 (для бытовых и аналогичных применений) и МЭК 60947-2 (для промышленных установок). Соответствие этим нормам гарантирует соответствие требованиям безопасности, надёжности и долговечности. Категория перенапряжения 0 указывает, что устройство рассчитано на работу в пределах обычных условий без внешних импульсных помех. Степень загрязнения 2 означает, что эксплуатация возможна в условиях, где возникает небольшое количество пыли и конденсата - например, в закрытых щитовых комнат.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нуля - повышает безопасность при ремонте
• Характеристика “C” хорошо сочетается с типичными бытовыми и промышленными нагрузками - минимизирует ложные срабатывания
• Высокая отключающая способность (10 кА) делает его подходящим даже для участков с близким расположением трансформаторов
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при аварии
• Широкий диапазон рабочих температур позволяет использовать в холодных и жарких регионах
• Поддержка проводов до 35 мм2 даёт гибкость при проектировании - не нужен переходник

Ограничения применения

• Не предназначен для работы во влажных, пыльных или открытых помещениях - степень защиты IP20 не обеспечивает защиту от жидкости и пыли
• Не рекомендуется для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели, сварочные аппараты) - лучше выбрать характеристику D
• Не подходит для DC-сетей - только переменный ток (AC)
• Не имеет функции дифференциального тока - для защиты от утечек требуется дополнительно устанавливать УЗО
• Не следует использовать в местах с регулярными перегрузками выше 10 А - это вызовет преждевременный износ механизма

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая на этаже многоквартирного дома - отдельный автомат на каждую комнату
• Защита системы освещения с люминесцентными и LED-светильниками
• Питание небольших насосов, вентиляторов, компрессоров в промышленных цехах
• Распределительный щит на складе с оборудованием до 4 кВт

Практические советы

• При выборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 2,3 кВт при 230 В или 4 кВт при 400 В
• Проверьте глубину щита - минимально необходимый запас 44 мм, плюс место для других устройств
• Не используйте провода меньше 1,5 мм2 - они плохо фиксируются в клемме и перегреваются
• При установке в щите с несколькими автоматами соблюдайте порядок: слева направо - от главного к групповым
• После монтажа проверьте работоспособность: переведите рычаг в положение OFF, затем ON - он должен фиксироваться
• Для защиты от утечек тока обязательно добавьте УЗО перед этим автоматическим выключателем двухполюсным 10 А, тип характеристики C, 10 кА, 230/400 В~, 2 модуля, серия DX3 6000
