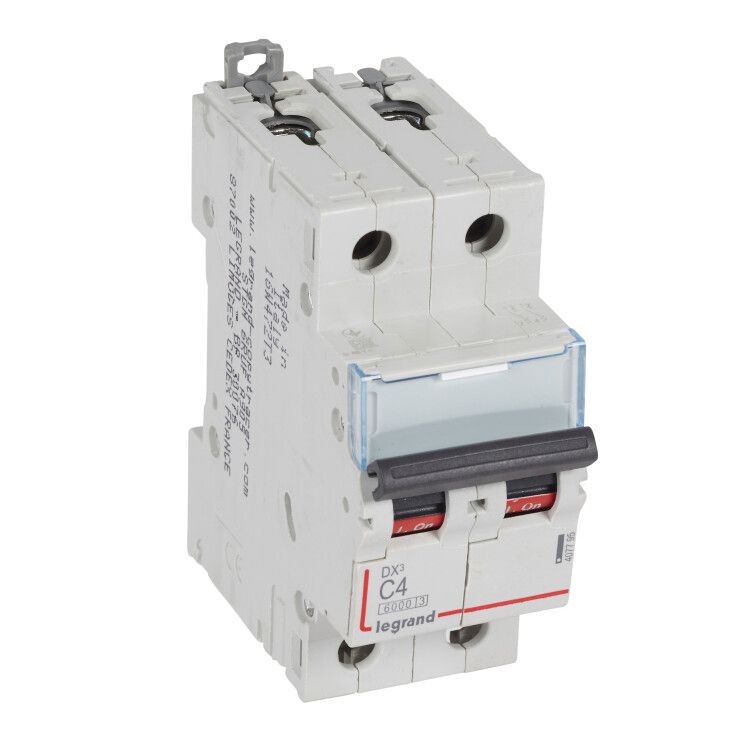

Выключатель автоматический модульный 2п C 4А 10кА DX3 6000 2мод. 230/400В Leg 407795 Legrand

Автоматический выключатель Legrand DX3 407795 - двухполюсный коммутационный аппарат с номинальным током 4 А и характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3 407795 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, сохраняя целостность оборудования и предотвращая возгорание. Применяется в распределительных щитах жилых домов, офисов, производственных линий и объектов инфраструктуры. Подходит для защиты освещения, розеточных групп, маломощных двигателей и другого оборудования с умеренным пусковым током.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 2 - защищает две фазы одновременно, подходит для однофазной сети 230/400 В
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) - рассчитан на использование в сетях до 400 В переменного тока
• Номинальная отключающая способность: 10 кА - способен безопасно отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 крат от номинала, оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Род тока: переменный (AC), частота 50–60 Гц
• Количество модулей: 2 - занимает два стандартных модуля на DIN-рейке (ширина ~36 мм)
• Глубина монтажа: 44 мм - требует соответствующего места внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм2 - совместим с медными проводами от 1,5 до 35 квадратных миллиметров
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность
• Рабочая температура: от –25 C до +70 C - работает в широком температурном диапазоне, включая неотапливаемые помещения
• Климатическое исполнение: УХЛ4 - предназначен для умеренного и холодного климата, с возможностью работы в условиях повышенной влажности
• Нормативные требования: МЭК 60898-1 / МЭК 60947-2 - соответствие международным стандартам для бытовых и промышленных автоматов

Совместимость и монтаж

Выключатель Legrand DX3 407795 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в верхнюю часть рейки, затем нажать нижнюю часть до фиксации. Для демонтажа отведите защёлку отверткой, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы - зажимайте проводник плотно, без зачищенного изолятора. Максимальное сечение - 35 мм2; минимальное - 1,5 мм2. Не используйте многожильные провода без наконечников, так как они могут деформироваться при затяжке.

Безопасность и стандарты

Автомат соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Обладает классом токоограничения 3 - один из самых высоких уровней безопасности, обеспечивающих быстрое гашение дуги при КЗ. Номинальное импульсное выдерживаемое напряжение 4 кВ гарантирует устойчивость к кратковременным скачкам напряжения. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешних воздействий - не применяйте в сырых или запылённых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (10 кА) - надёжно справляется с аварийными режимами даже в промышленных сетях
• Характеристика C - идеально балансирует чувствительность и отказ от ложных срабатываний при пуске оборудования
• Фирменная система фиксации на DIN-рейке - прочная, проверенная временем, удобна для обслуживания
• Широкий диапазон рабочих температур - подходит для установки в неотапливаемых щитовых, на улице (в закрытых шкафах)
• Поддержка проводов до 35 мм2 - позволяет использовать мощные кабели без переходников

Ограничения применения

• Не предназначен для защиты цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели, сварочные аппараты) - для них требуется характеристика D
• IP20 не допускает установку в открытых, влажных или пыльных зонах - нужна герметичная защита (ящик IP54+)
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо применять отдельный УЗО
• Не рекомендован для постоянной работы при температуре выше 70 C - риск перегрева и преждевременного выхода из строя
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита группы розеток в квартире или офисе
• Щитовая на этаже многоэтажного дома - управление освещением и бытовыми приборами
• Контроль питания станков с небольшими электромоторами (дрель, шлифмашина)
• Распределительный щит на складе - защита конвейерной ленты или системы вентиляции
• Объекты с ограниченным бюджетом, где необходима базовая, но надёжная защита

Практические советы

• Выбирая автомат Legrand DX3 407795, убедитесь, что ваша сеть не превышает 400 В и ток потребления не превышает 4 А длительно - иначе будет частое срабатывание
• При использовании многожильных проводов обязательно примените наконечники (ПК, ПМ) - это повысит надёжность соединения
• Не забудьте про координацию с другими автоматами - если перед этим стоит более мощный автомат (например, 16 А), то этот 4 А должен быть “выше” по иерархии
• Проверяйте маркировку на корпусе после монтажа - убедитесь, что вы видите правильный номинал (4 A, C) и серию (DX3)
• Для сложных систем лучше использовать схему с УЗО + автомат - Legrand DX3 407795 сам по себе не защищает от утечек тока
