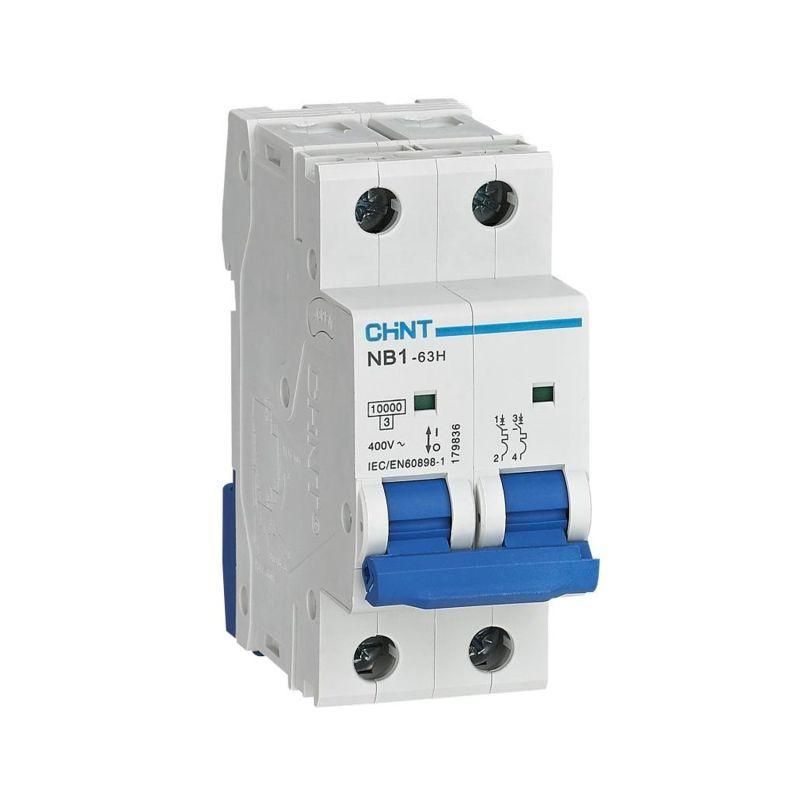

Выключатель автоматический двухполюсный NB1-63H 2P 4A 10кА х-ка C (R) | 179832 CHINT

Автоматический выключатель двухполюсный модульный NB1-63H с номинальным током 4 А и характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот прибор, выпускаемый брендом CHINT, подходит для установки в щитах жилых, офисных и промышленных объектов, обеспечивая надежное отключение при возникновении аварийных ситуаций.

Назначение и область применения

Выключатель NB1-63H используется для защиты однофазных цепей с напряжением до 400 В и частотой 50/60 Гц. Он применяется там, где требуется защита оборудования от длительной перегрузки и импульсных токов короткого замыкания. Подходит для групповой защиты розеточных контуров, бытовых приборов, светильников, маломощных станков и систем управления. Модульная конструкция позволяет легко устанавливать его в распределительных щитах с DIN-рейкой.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2P - отключает одновременно фазу и ноль, повышает безопасность при обслуживании;
• Отключающая способность: 10 кА - способен безопасно прервать ток короткого замыкания до 10 000 А;
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, малые двигатели);
• Номинальное напряжение: 400 В - рассчитан на работу в сети 230/400 В трёхфазной системы;
• Напряжение изоляции: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Степень защиты: IP20 - защищён от доступа пальцев и твердых предметов, но не герметичен;
• Частота: 50/60 Гц - совместим с сетями России, Европы и других стран;
• Импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях;
• Степень загрязнения: 2 - подходит для помещений с умеренной запылённостью (офисы, мастерские);
• Механическая износостойкость: 20 000 циклов - долгий срок службы при частых операциях включения/выключения;
• Электрическая износостойкость: 10 000 циклов - сохраняет работоспособность после многократных отключений при нагрузке.

Совместимость и монтаж

Выключатель NB1-63H монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Клеммы поддерживают соединения с наконечниками типов PIN и FORK. Устройство совместимо с другими аппаратами серии NB1-63H, что позволяет собирать унифицированные щиты. Индикатор положения контактов (зелёное окно = включен, красное = отключен) упрощает диагностику. Нельзя использовать в условиях повышенной влажности, пыли или химически активной среде - степень защиты IP20 не обеспечивает герметичность.

Безопасность и стандарты

Выключатель соответствует требованиям IEC 60898-1 и ГОСТ Р 50345-2010 для автоматических выключателей для бытовых и аналогичных применений. Класс токоограничения 3 снижает энергию, проходящую через цепь при КЗ, защищая кабели и оборудование. Категория применения A означает, что он предназначен для защиты бытовых и коммунальных сетей, а не для высоких динамических нагрузок, характерных для тяжёлой промышленности.

Преимущества

• Универсальная характеристика C - хорошо сочетается с большинством бытовых и легкопусковых нагрузок;
• Высокая отключающая способность (10 кА) - обеспечивает надёжность даже при серьёзных авариях;
• Яркий визуальный индикатор положения контактов - ускоряет поиск причины отключения;
• Совместимость с дополнительными модулями (XF9, S9, V9) - можно доработать под нужды автоматизации;
• Надёжная механическая конструкция - 20 тысяч циклов работы обеспечивают долгий срок службы.

Ограничения применения

• Не подходит для помещений с высокой влажностью, пылью или агрессивной средой - IP20 не защищает от брызг и пыли;
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - лучше выбрать характеристику D;
• Не предназначен для частого ручного включения/отключения - хотя износостойкость высока, частые операции снизят срок службы;
• Не работает при температуре ниже -25C - требует установки в отапливаемых или защищённых щитах;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе - особенно при подключении компьютеров, принтеров, зарядных устройств;
• Щитовая защита светильников с энергосберегающими лампами и светодиодными потолочными светильниками;
• Автоматизация малых насосов, вентиляторов, компрессоров в бытовых и производственных системах;
• Обеспечение безопасности в щите на даче или гараже - при наличии стабильного питания и сухого микроклимата.

Практические советы

• Выбирая автомат NB1-63H 4A, убедитесь, что суммарная мощность подключённых устройств не превышает 900 Вт (при 230 В) - чтобы избежать ложных срабатываний;
• При сборке щита используйте одинаковые серии (NB1-63H) - это упрощает замену и сервис;
• Если планируете подключать устройства с пусковыми токами (например, холодильники), проверьте, не будет ли происходить ложное отключение - возможно, потребуется переход на характеристику D;
• Для сложных систем добавьте вспомогательный контакт XF9 - он передаст сигнал о состоянии автомата в систему контроля;
• Не забудьте про обязательное наличие УЗО перед этим автоматом, если есть риск поражения током - NB1-63H не защищает от утечек.
