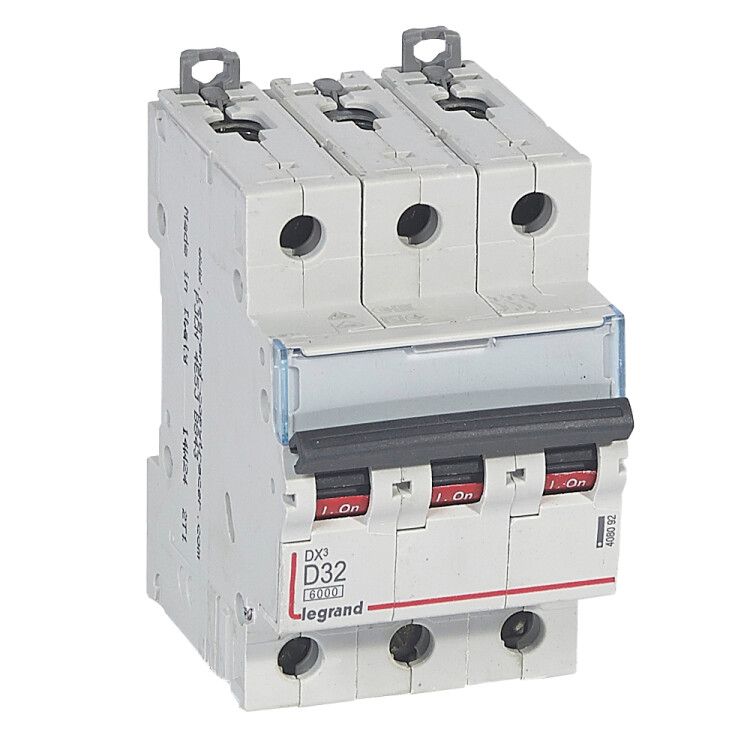

Выключатель автоматический модульный 3п D 32А 10кА DX3 6000 3мод. 400В Leg 408092 Legrand

Автоматический выключатель Legrand DX3 с артикулом 408092 - трёхполюсный коммутационный аппарат на 32 А и отключающую способность 10 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах. Устройство устанавливается на DIN-рейку, надёжно фиксируется и работает в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазной сети переменного тока с напряжением до 400 В. Подходит для питания оборудования: станков, насосов, конвейеров, освещения и групп розеток.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Номинальное напряжение: 400 В - рабочее напряжение сети; изоляция рассчитана на 500 В;
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы);
• Род тока: переменный (AC), частота 50–60 Гц;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - предназначен для установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ4 - допускает работу при температуре от –25 C до +70 C, в условиях повышенной влажности и запылённости;
• Поперечное сечение подключаемых проводов: 1,5–35 мм2 - совместим с медными и алюминиевыми жилами;
• Количество модулей DIN: 3 - занимает три стандартных модуля (54 мм ширина);
• Глубина монтажа: 44 мм - требует достаточного места в щите для свободного доступа к клеммам;
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 32 - обеспечивает быстрое гашение дуги при КЗ, снижая термические и электродинамические воздействия;
• Нормативные требования: соответствует МЭК 60898-1 и МЭК 60947-2.

Совместимость и монтаж

Выключатель Legrand DX3 408092 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем наклонить верхнюю часть вперёд до фиксации. Снятие выполняется аналогично: оттягивается защёлка с помощью плоской отвёртки, вставленной в специальное углубление. Клеммы для подключения проводов расположены сверху и снизу - зажимаются винтами. Рекомендуется использовать наконечники (штыревые или трубчатые) для многожильных проводов сечением более 10 мм2. Обеспечьте минимальный зазор между соседними автоматами - не менее 10 мм - для лучшего теплоотвода.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного применения). Соответствие классу токоограничения 32 гарантирует снижение энергии дуги при аварийных режимах, что повышает безопасность обслуживания. Устройство имеет двойную изоляцию и не требует дополнительного заземления корпуса. Степень защиты IP20 исключает случайное прикосновение к токоведущим элементам, но не защищает от внешних факторов - поэтому применение вне электрошкафа недопустимо.

Преимущества

• Высокая отключающая способность (10 кА) - обеспечивает надёжную защиту даже в условиях слабых сетей или близости к трансформаторным подстанциям;
• Характеристика D - идеально подходит для двигателей и другого оборудования с высоким пусковым током, предотвращает ложные срабатывания;
• Фирменная система фиксации на DIN-рейке - прочная, проверенная временем, удобна для быстрой замены;
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях, на производстве, в холодных регионах;
• Поддержка проводов до 35 мм2 - упрощает подключение мощных линий без переходников.

Ограничения применения

• Не предназначен для установки на открытых площадках или во влажных средах - степень защиты IP20 не защищает от воды и пыли;
• Не рекомендуется для цепей постоянного тока - только для переменного тока 50/60 Гц;
• Категория перенапряжения 0 - не предназначен для защиты от грозовых импульсов; для этих целей необходимы дополнительные устройства (грозовые разрядники, УЗИП);
• Не следует использовать в качестве основного рубильника - он не рассчитан на частое ручное включение/выключение под нагрузкой;
• При использовании в щитах с плотной компоновкой возможен перегрев - соблюдайте рекомендованное расстояние между приборами.

Примеры использования

• Защита трёхфазного двигателя 15 кВт на производственной линии;
• Распределение питания по группам розеток в цеху с оборудованием;
• Щитовая защита входа в административное здание с трёхфазным вводом;
• Комплексная защита системы кондиционирования воздуха с несколькими компрессорами;
• Распределительный щит на складском комплексе с мощными светильниками и насосами.

Практические советы

• Выбирая автомат Legrand DX3 408092, убедитесь, что ваша сеть действительно требует характеристики D - для освещения и розеток лучше подойдут B или C;
• Проверяйте сечение кабеля перед подключением - слишком тонкая жила вызывает нагрев, слишком толстая - затрудняет зажим в клемме;
• При сборке щита используйте маркировочные этикетки - особенно важно для трёхполюсных автоматов, чтобы не спутать фазы;
• Не забудьте про резервное место в щите - при увеличении нагрузки можно будет добавить ещё один автомат;
• При первом включении после монтажа проверьте, что рычажок движется плавно - резкие заедания указывают на дефект механизма.
