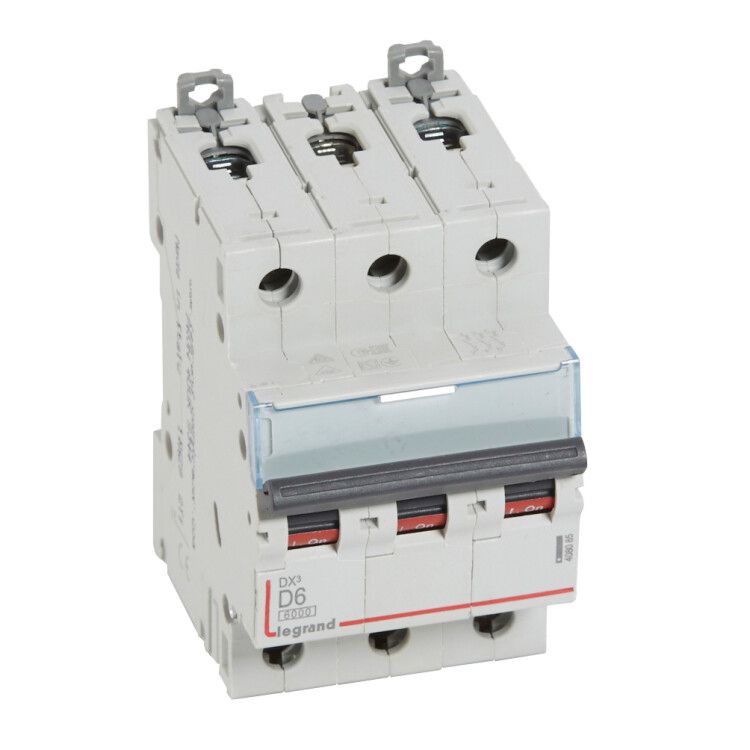

Выключатель автоматический модульный 3п D 6А 10кА DX3 6000 3мод. 400В Leg 408085 Legrand

Автоматический выключатель Legrand DX3 D с артикулом 408085 - трёхполюсный защитный аппарат для управления и защиты электрических цепей переменного тока в бытовых и промышленных системах до 400 В. Он сочетает надёжную отключающую способность 10 кА, компактную конструкцию на 3 модуля DIN и работу в широком диапазоне температур.

Назначение и область применения

Автоматический выключатель Legrand DX3 D предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Его используют в распределительных щитах жилых домов, офисов, производственных линий и оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров и сварочных установок. Устройство включает, отключает и автоматически размыкает цепь при аварийных ситуациях, предотвращая повреждение проводки и оборудования.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может проводить без срабатывания
• Количество полюсов: 3 - защищает три фазы одновременно
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до 10 000 А
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели); срабатывает при токе 10–20 крат от номинала
• Номинальное напряжение: 400 В AC - работает в трёхфазных сетях 380–400 В
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Класс токоограничения: 6 - быстродействующий тип, снижающий энергию КЗ
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги; подходит только для внутренней установки
• Климатическое исполнение: УХЛ4 - рассчитан на работу при температуре от –25 C до +70 C, в условиях повышенной влажности и запылённости
• Количество модулей DIN: 3 - занимает 3 стандартных модуля (54 мм) на рейке
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Поперечное сечение проводника: 1,5–35 мм2 - подходит для медных проводов любого распространённого сечения
• Род тока: переменный (AC)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Категория перенапряжения: 0 - не предназначен для защиты от внешних перенапряжений (грозовые импульсы)

Совместимость и монтаж

Выключатель Legrand DX3 D монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить верхнюю часть устройства на рейку и зафиксировать нижнюю защёлку - звук «щёлчка» подтверждает правильную посадку. Для демонтажа отверткой оттягивают защёлку через специальное отверстие. Клеммы для подключения проводов - винтовые, доступны с лицевой стороны. Подключаются провода сечением 1,5–35 мм2. Обязательно затягивать винты моментом, соответствующим рекомендациям производителя - недостаточное усилие вызывает нагрев, избыточное - повреждает клемму.

Безопасность и стандарты

Автоматический выключатель Legrand DX3 D соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного оборудования). Соответствие этим нормам гарантирует проверенную безопасность, точность срабатывания и долговечность. Класс токоограничения 6 обеспечивает минимальную энергию, передаваемую в цепь при КЗ, что снижает риск возгорания.

Преимущества

• Высокая отключающая способность (10 кА) - подходит для современных промышленных объектов с мощными потребителями
• Характеристика D - идеально для оборудования с большими пусковыми токами, не даёт ложных срабатываний
• Широкий диапазон рабочих температур - надёжно работает даже в холодных цехах или на открытых площадках
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена без инструментов
• Поддержка больших сечений проводов (до 35 мм2) - исключает необходимость переходников

Ограничения применения

• Не предназначен для защиты от грозовых перенапряжений - требуется дополнительная установка УЗИП
• Степень защиты IP20 - нельзя использовать во влажных помещениях, на улице или в местах с брызгами воды
• Категория перенапряжения 0 - не применяется в качестве основного средства защиты на входе в здание
• Не имеет функции дифференциального тока - для защиты людей нужен отдельный УЗО
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц

Примеры использования

• Защита трёхфазного электродвигателя 4 кВт на конвейере
• Щитовая защита группы освещения и розеток в производственном помещении
• Коммутация и защита сварочного аппарата с высоким пусковым током
• Распределительный щит на складе с несколькими насосами и вентиляторами

Практические советы

• Выбирая автомат Legrand DX3 D, убедитесь, что номинальный ток 6 А соответствует нагрузке вашей цепи - не превышайте её более чем на 20%
• При использовании в промышленности всегда проверяйте соответствие сечения кабеля и длины линии - длинные линии требуют учёта потерь напряжения
• Для групповой защиты нескольких потребителей используйте координацию с другими автоматами - чтобы сработал только аварийный участок
• Проверьте глубину монтажа 44 мм перед закупкой шкафа - некоторые модели имеют ограниченный внутренний объём
• Не используйте этот автомат вместо УЗО - для защиты человека от поражения током необходимо параллельно устанавливать устройство защитного отключения
• При замене старого автомата - сравнивайте характеристики D, а не C. Замена C на D возможна, но не наоборот - это может привести к ложным срабатываниям
