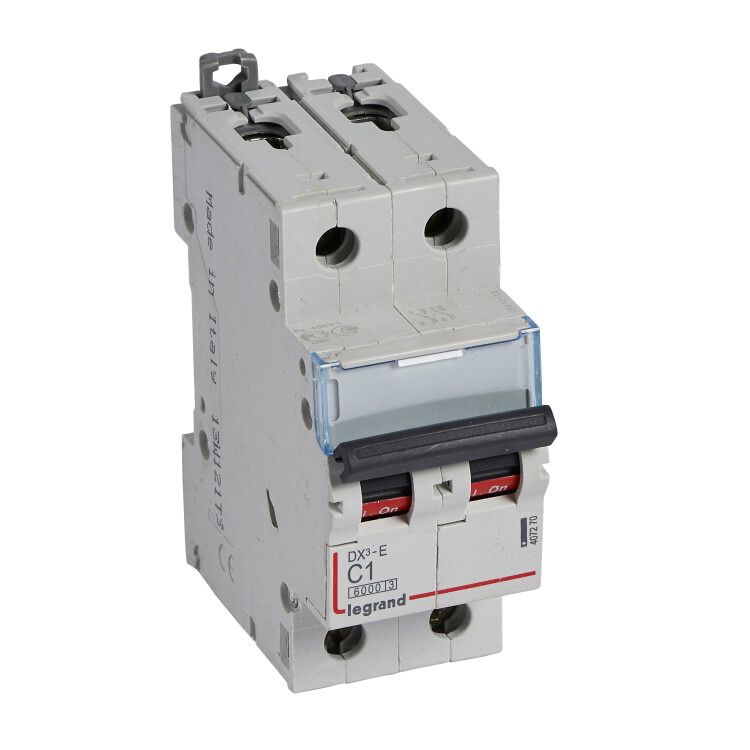

Выключатель автоматический модульный 2п C 1А 6кА DX3-E 6000 2мод. 230/400В Leg 407270 Legrand

Автоматический выключатель Legrand DX3-E с артикулом 407270 — это двухполюсный коммутационный аппарат с номинальным током 1 А и характеристикой срабатывания C, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку, подходит для бытовых и промышленных систем переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель Legrand DX3-E используется для безопасного включения, отключения и защиты электрических цепей. Он предотвращает повреждение оборудования при перегрузках и коротких замыканиях, автоматически размыкая цепь. Применяется в распределительных щитах жилых домов, офисов, производственных линий и других объектов с нагрузкой до 1 А. Особенно эффективен там, где требуется точная защита чувствительной электроники — например, в освещении, контроллерах, маломощных насосах или управляющих устройствах.

Технические характеристики

• Номинальный ток: 1 А — подходит для слаботочных цепей, не предназначен для мощных потребителей
• Количество полюсов: 2 — одновременно отключает фазу и ноль, исключает риск остаточного напряжения
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное) — совместим с сетями 230/400 В
• Отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C — реагирует на токи в диапазоне 5–10 крат от номинала, оптимальна для устройств с умеренным пусковым током (например, люминесцентные светильники, малые двигатели)
• Сечение проводников: 1,5 – 35 мм² — позволяет подключать медные провода любого распространённого сечения
• Количество модулей: 2 — занимает два стандартных модуля на DIN-рейке, компактен
• Род тока: переменный (AC) — работает только в сетях 50–60 Гц
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не герметичен; требует установки внутри закрытого щита
• Рабочая температура: от -25°C до +70°C — допустимо использование в неотапливаемых помещениях, но не на улице
• Класс токоограничения: 3 — высокая скорость отключения, снижает энергию КЗ, защищает оборудование
• Нормативы: МЭК 60898-1 / МЭК 60947-2 — соответствует международным требованиям к автоматическим выключателям

Совместимость и монтаж

Выключатель Legrand DX3-E монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть его в нижнюю часть рейки, затем нажать сверху до характерного щелчка. Для демонтажа — оттяните защёлку с помощью плоской отвёртки, вставленной в специальное углубление. Подключение проводов выполняется через винтовые клеммы: зажимайте провод плотно, без заусенцев, используйте наконечники при сечении более 10 мм². Глубина монтажа составляет 44 мм — учтите это при проектировании ширины щита.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Класс токоограничения 3 гарантирует быстрое гашение дуги, что снижает риск возгорания. Конструкция исключает доступ к токоведущим частям при установленном положении — уровень защиты IP20 обеспечивает безопасность при обслуживании щита. Сертифицирован для работы в условиях класса загрязнения 2 (умеренная запылённость, отсутствие проводящей пыли).

Преимущества

• Надёжная двухполюсная коммутация — полностью отключает цепь, включая нулевой провод
• Характеристика C — идеально балансирует между чувствительностью и отказом от ложных срабатываний при пуске оборудования
• Широкий диапазон сечений проводов — универсальность при подключении
• Фиксация на DIN-рейке с удобной защёлкой — быстрая установка и замена без инструментов
• Совместимость с продуктами Legrand — можно использовать в одном щите с другими элементами серии DX3-E

Ограничения применения

• Не применяется в цепях постоянного тока — только для переменного тока 50–60 Гц
• IP20 не допускает установку во влажных, пыльных или открытых местах — обязательно помещать внутрь закрытого щита
• Номинальный ток 1 А слишком мал для силового оборудования — не подходит для нагревателей, двигателей, мощных насосов
• Климатическое исполнение УХЛ4 — рассчитано на умеренные условия, не рекомендуется для экстремальных холодов ниже -25°C или длительной эксплуатации при +70°C
• Не имеет функции дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита цепи освещения с несколькими LED-светильниками в квартире
• Питание контроллера HVAC или терморегулятора в системе отопления
• Обеспечение безопасности маломощного насоса в системе водоснабжения
• Коммутация сигнализации, датчиков, реле управления в промышленном щите
• Распределение питания в этажном щите для нескольких комнатных розеток с небольшой суммарной нагрузкой

Практические советы

• Выбирая автомат Legrand DX3-E, проверьте, чтобы суммарная нагрузка всех подключённых устройств не превышала 1 А — даже при кратковременной перегрузке возможны ложные срабатывания
• При использовании многожильных проводов — примените наконечники типа НШВИ, особенно при сечении выше 4 мм², чтобы избежать плохого контакта
• Не устанавливайте этот выключатель рядом с источниками тепла — перегрев снижает срок службы и может вызвать ложное срабатывание
• Для комплексной защиты цепи с чувствительной электроникой сочетайте его с УЗО на 30 мА
• При замене старого автомата — убедитесь, что новый имеет ту же характеристику (C) и номинал (1 А); замена на B-характеристику может привести к ложным отключениям, а на D — к недостаточной защите
