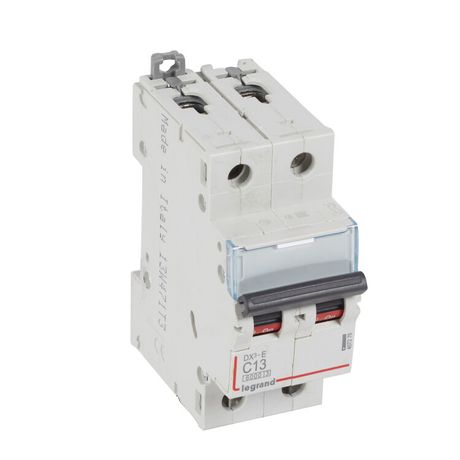

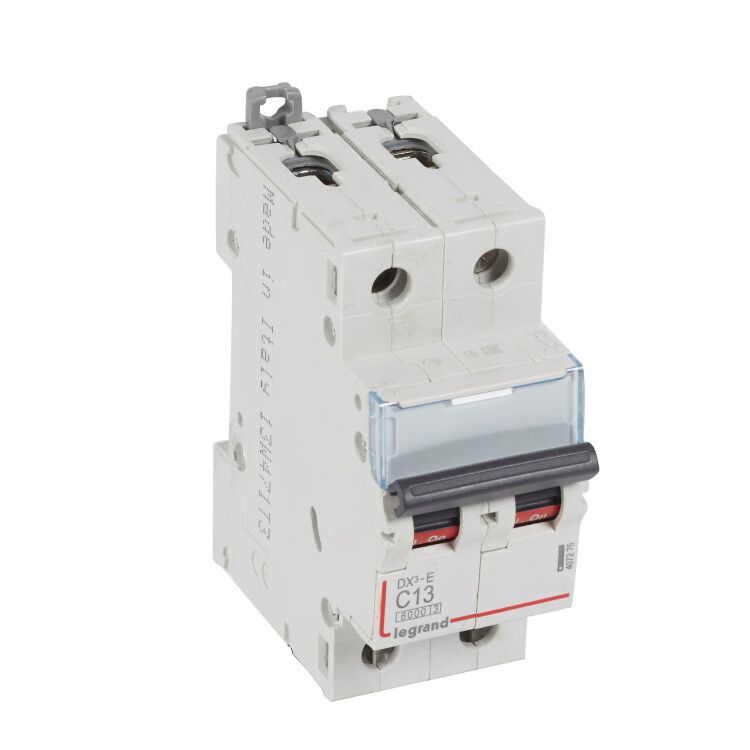

Выключатель автоматический модульный 2п C 13А 6кА DX3-E 6000 2мод. 230/400В Leg 407276 Legrand

Автоматический выключатель DX3-E 6000 от Legrand - двухполюсный коммутационный аппарат с номинальным током 13 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический DX3-E 6000 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита сети переменного тока 400 В, 50–60 Гц. Подходит для защиты групп освещения, розеточных контуров, маломощного оборудования и станков.

Технические характеристики

• Номинальный ток: 13 А
• Количество полюсов: 2
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные светильники)
• Род тока: переменный
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Частота: 50–60 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Количество модулей DIN: 2
• Глубина монтажа: 44 мм
• Рабочая температура: от –25 C до +70 C
• Класс токоограничения: 3 - высокая скорость отключения при КЗ
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и увлажнённой конденсированной влаги
• Категория перенапряжения: 0 - не предназначен для защиты от скачков напряжения выше рабочего уровня
• Поперечное сечение подключаемых проводов: 1,5–35 мм2
• Климатическое исполнение: УХЛ4 - для работы в условиях умеренного и холодного климата, в закрытых помещениях
• Нормативные требования: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель автоматический DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно вставить устройство в рейку и зафиксировать защёлкой - для демонтажа отведите защёлку отверткой через специальное отверстие. Клеммы рассчитаны на зажим медных проводов сечением от 1,5 до 35 мм2; многожильные провода рекомендуется обжимать наконечниками. Оба полюса имеют одинаковые клеммы, что упрощает подключение однофазных цепей. Устройство не требует дополнительного крепления.

Безопасность и стандарты

DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного использования). Класс токоограничения 3 гарантирует быстрое отключение при аварийных токах, снижая риск повреждения проводки и оборудования. Конструкция исключает случайный доступ к токоведущим частям при установленном положении. Не предназначен для установки вне помещений или во влажных средах из-за степени защиты IP20.

Преимущества

• Надёжная двухполюсная коммутация - одновременное отключение фазы и нуля, повышает безопасность при обслуживании
• Широкий диапазон сечений проводов - можно использовать как тонкие, так и мощные кабели без переходников
• Фиксация на DIN-рейке с удобной защёлкой - быстрая установка и замена без инструментов
• Высокая отключающая способность (6 кА) - подходит для сетей с возможными большими токами КЗ
• Совместимость с системой Legrand DX3-E - возможность унифицированного сбора шкафа с другими элементами серии

Ограничения применения

• Не применяется в открытых или влажных помещениях - степень защиты IP20 не предохраняет от брызг, пыли и влаги
• Не предназначен для защиты от перенапряжений - для этой задачи нужны дополнительные устройства ( surge protectors )
• Не подходит для постоянной работы при температурах ниже –25 C или выше +70 C
• Категория перенапряжения 0 означает, что устройство не рассчитано на работу в зонах с высокой вероятностью грозовых перенапряжений
• Не следует использовать для управления частотными преобразователями или светодиодными драйверами с высоким пусковым током - лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в квартире или офисе
• Автомат для питания насоса, вентилятора или компрессора с умеренным пусковым током
• Щитовая защита осветительных цепей с люминесцентными или LED-светильниками
• Подключение станков с асинхронными двигателями до 3 кВт в цехах
• Распределительный щит в административном здании с использованием серии Legrand DX3-E

Практические советы

• При подборе автомата убедитесь, что суммарная нагрузка на цепь не превышает 13 А - учтите все потребители, включая пусковые токи
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность соединения в клеммах
• Проверьте глубину монтажа (44 мм): убедитесь, что в щите хватает места для установки и последующего открывания крышки
• Если планируете многоуровневую сборку щита - выбирайте другие модели серии DX3-E с аналогичной шириной (2 модуля), чтобы сохранить единый стиль
• Не заменяйте этот автомат на более слабый (например, 10 А) - это вызовет ложные срабатывания при работе обычной техники
