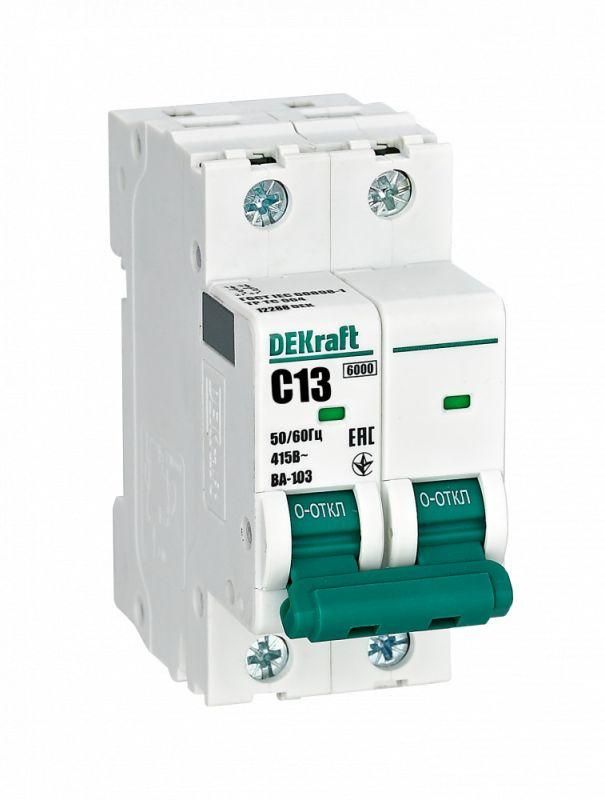

Выключатель автоматический ВА-103 Dekraft 2Р 13А C 6кА DEKraft 12288DEK

Автоматический выключатель ВА-103 от DEKRAFT - двухполюсное устройство на 13 А с характеристикой C и отключающей способностью 6 кА, предназначенное для защиты цепей от перегрузок и коротких замыканий. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKRAFT и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей переменного тока в распределительных щитах жилых, коммерческих и промышленных объектах. Его характеристика C делает его подходящим для нагрузок с умеренным пусковым током - например, освещение, бытовые приборы, насосы, малые двигатели. Благодаря отключающей способности 6 кА, аппарат можно применять как вводной автомат в зданиях с ограниченными токами КЗ.

Технические характеристики

• Номинальный ток: 13 А
• Количество полюсов: 2
• Номинальное напряжение: 240 В AC
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - срабатывает при токах 5–10 кратном от номинала
• Частота: 50/60 Гц
• Модульная ширина: 2 модуля (36 мм)
• Глубина монтажа: 78,5 мм
• Степень защиты IP20 - защита от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Тип напряжения: переменный ток (AC)

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство занимает два модуля - соответствует типовым габаритам распределительных щитов. Полностью совместим с корпусами и оболочками DEKRAFT и Systeme Electric - легко фиксируется и сочетается с другими элементами этих систем. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства. Для правильной сборки проверьте свободное место слева от автомата.

Особенности конструкции

• Пять монолитных заклёпок усиливают корпус - снижают риск деформации при механическом воздействии или нагреве.
• Индикатор состояния контактов через окошко - видно даже при любом положении рычага: «ON» / «OFF» / «TRIPPED».
• Боковые каналы охлаждения - обеспечивают лучший теплоотвод при длительной работе при повышенных температурах окружающей среды.

Безопасность и стандарты

Выключатель ВА-103 соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей. Сертифицирован для использования в сетях до 500 В переменного тока. Индекс IP20 указывает на отсутствие защиты от пыли и брызг - применяйте только внутри помещений.

Преимущества

• Увеличенная прочность корпуса за счёт монолитных заклёпок - долгий срок службы даже при частых срабатываниях.
• Ясный индикатор состояния - удобно диагностировать причину отключения без вскрытия щита.
• Поддержка дополнительных аксессуаров - позволяет расширить функциональность без замены основного устройства.
• Стабильная работа при нагреве благодаря продуманному охлаждению - надёжнее в плотных группировках автоматов.

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование на улице или во влажных помещениях.
• Не подходит для нагрузок с очень высокими пусковыми токами (например, мощные компрессоры, крупные двигатели) - характеристика C может давать ложные срабатывания.
• Дополнительные аксессуары можно устанавливать только слева - требует планирования расположения в щите.
• Работает только с переменным током - нельзя использовать в цепях постоянного тока.

Примеры использования

• Вводной автомат в квартирном щите для защиты группы розеток и освещения.
• Защита цепи питания кондиционера или теплового насоса с умеренным пусковым током.
• Щит управления на производстве - защита линий для светильников, малых насосов, контроллеров.
• Объекты с ограниченной мощностью входа - офисы, магазины, мастерские.

Практические советы

• При выборе места установки учтите глубину монтажа - 78,5 мм. Убедитесь, что в щите достаточно места для проводов и других устройств.
• Перед подключением проверьте соответствие номинального тока нагрузки - 13 А не следует перегружать свыше 10 А длительно.
• Если требуется защита от скачков напряжения или удалённое управление - используйте совместимые аксессуары, установленные слева.
• Не устанавливайте рядом с источниками тепла - хотя есть охлаждение, перегрев снижает срок службы.
• Для обслуживания - при отключении рычага в положении «TRIPPED» он остаётся в промежуточном состоянии; перед включением переведите его полностью в OFF, затем в ON.
