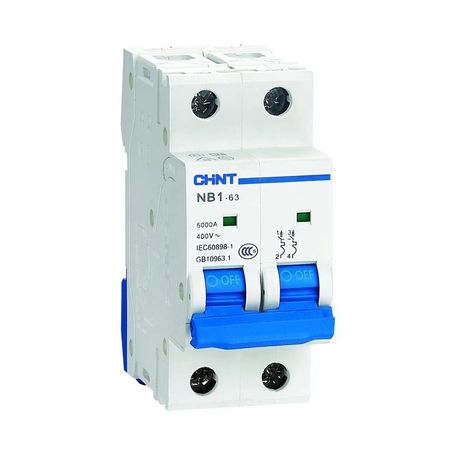

Выключатель автоматический двухполюсный NB1-63 2P 13A 6кА х-ка C (DB) (R) | 179657 CHINT

Автоматический выключатель двухполюсный модульный NB1-63 (R) 13А 6кА с характеристикой C предназначен для защиты электрических цепей от перегрузок и коротких замыканий в бытовых и промышленных установках. Этот аппарат, выпускаемый брендом CHINT, обеспечивает надёжное отключение при высоких токах и легко устанавливается на DIN-рейку.

Назначение и область применения

Выключатель NB1-63 (R) используется для защиты однофазных цепей с напряжением до 400 В, где требуется контроль за токами, возникающими при запуске оборудования с высокой пусковой нагрузкой - например, двигателей, насосов, компрессоров, сварочных аппаратов и мощной светотехники. Подходит для монтажа в щитах жилых домов, офисов, мастерских и производственных помещений.

Технические характеристики

• Номинальный ток: 13 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В - работает в сетях переменного тока 220/400 В
• Количество полюсов: 2 - одновременно отключает фазу и ноль
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - срабатывает при токе 5–10 кратном от номинала, оптимальна для нагрузок с умеренным пуском
• Напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов
• Частота: 50–60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25C до +40C - можно использовать в неотапливаемых помещениях
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются кабели сечением до 16 мм2 (медные) или 25 мм2 (алюминиевые). Клеммы рассчитаны на зажимы типа PIN и FORK. Установка требует соблюдения правил электромонтажа: кабель должен быть зачищен точно по длине, затяжка винтов - усилием 0,8 Нм. Выключатель NB1-63 (R) совместим со всеми другими аппаратами серии NB1-63, что позволяет формировать унифицированные щитовые решения.

Безопасность и стандарты

Выключатель соответствует требованиям МЭК 60947-2 и ГОСТ Р 50030.2. Применяет класс токоограничения 3 - снижает энергию короткого замыкания, защищая кабели и оборудование. Категория применения A - предназначен для защиты кабелей и маломощных потребителей, не для защиты двигателей напрямую. Механическая износостойкость - 20 000 циклов включения/отключения, электрическая - 10 000 циклов.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нулевого провода - повышает безопасность при обслуживании
• Характеристика C хорошо сочетается с типичными нагрузками в быту и на производстве - меньше ложных срабатываний при пуске
• Яркий индикатор положения контактов (окно на корпусе) показывает, включен ли выключатель - удобно при диагностике
• Компактная форма (2 модуля) экономит место в распределительных щитах
• Готов к использованию с дополнительными модулями: вспомогательные контакты, расцепители - расширяют функциональность

Ограничения применения

• Не предназначен для защиты электродвигателей напрямую - для этого нужны тепловые реле или специализированные автоматы
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях, на улице или в сырых подвалах без дополнительной защиты
• Не рекомендован для частых операций включения/отключения - более 10 раз в день снижает срок службы
• Не подходит для цепей с постоянным током - только для переменного тока 50–60 Гц

Примеры использования

• Защита группы розеток в кухне с микроволновой печью, кофе-машиной и блендером
• Отключение питания кондиционера или сплит-системы
• Щитовая защита для насоса в системе водоснабжения
• Линия питания сварочного аппарата в гараже
• Цепь освещения с люминесцентными или LED-светильниками большой мощности

Практические советы

• Выбирая между характеристиками B, C и D - для бытовых нагрузок с пусковыми токами используйте именно C; B - для освещения и электроники, D - для мощных двигателей
• Проверьте посадочный диаметр кабеля перед подключением - он должен подходить под маркировку на клеммах
• При сборке щита убедитесь, что все автоматы одной серии - так проще менять и диагностировать
• Если нужна удалённая сигнализация сработавшего автомата - выбирайте версию с дополнительным контактом XF9J
• Не закрывайте выключатель NB1-63 (R) герметичными крышками - это нарушает теплоотвод и может вызвать перегрев
