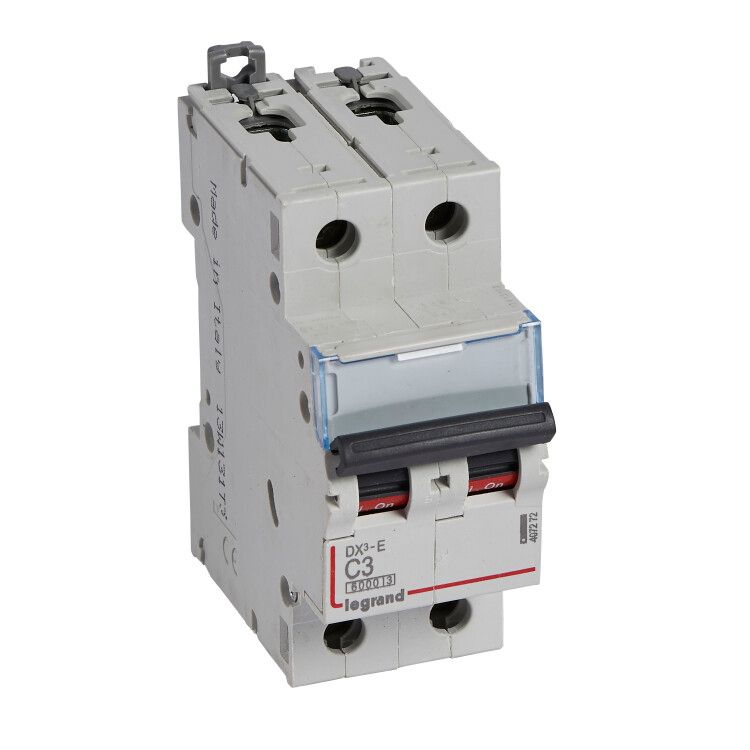

Выключатель автоматический модульный 2п C 3А 6кА DX3-E 6000 2мод. 230/400В Leg 407272 Legrand

Автоматический выключатель Legrand DX3-E 6000 - двухполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Установка на DIN-рейку, номинальный ток 3 А, отключающая способность 6 кА делают его подходящим решением для бытовых и промышленных систем переменного тока. Этот выключатель Legrand DX3-E 6000 соответствует международным стандартам и рассчитан на длительную работу в условиях повышенной влажности и широкого диапазона температур.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и отключает ток в штатных режимах, а при аварийных ситуациях - автоматически размыкает цепь. Применяется в распределительных щитках жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита однофазных цепей до 400 В.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 2 - защищает два проводника (фаза и ноль);
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током, например, освещение, малые двигатели, бытовая техника;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при возможных скачках напряжения;
• Поперечное сечение проводника: 1,5–35 мм2 - допустимый диапазон площади сечения подключаемых медных проводов;
• Род тока: переменный (AC) - работает только в сетях с частотой 50–60 Гц;
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли; подходит только для внутренней установки в закрытых щитах;
• Модульная ширина: 2 модуля - занимает 17,5 × 2 = 35 мм места на DIN-рейке;
• Рабочая температура: от –25 C до +70 C - можно использовать в неотапливаемых помещениях, на балконах, в производственных зонах;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ, что повышает безопасность оборудования;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным перенапряжениям, например, от грозовых разрядов;
• Климатическое исполнение: УХЛ4 - предназначено для работы в умеренно холодном и влажном климате;
• Глубина монтажа: 44 мм - требуемое свободное пространство внутри щита для правильной установки;
• Нормативный документ: МЭК 60898-1 / 60947-2 - соответствие европейским и международным требованиям безопасности.

Совместимость и монтаж

Выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно зафиксировать его защёлкой - для демонтажа отведите её отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам, которые принимают однопроволочные и многожильные провода сечением от 1,5 до 35 мм2. Перед затяжкой рекомендуется зачистить жилы и проверить плотность соединений. Обеспечьте достаточное пространство вокруг устройства - глубина монтажа составляет 44 мм, а рядом не должны находиться другие элементы, препятствующие открыванию крышки щита.

Безопасность и стандарты

Выключатель Legrand DX3-E 6000 сертифицирован по стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного использования). Соответствует классу токоограничения 3, что означает быстрое прекращение тока КЗ и минимизацию термического воздействия на проводку. Конструкция исключает случайный доступ к токоведущим частям благодаря степени защиты IP20. Работает в соответствии с категорией перенапряжения 0 - то есть не предназначен для установки на входе в здание, где ожидаются значительные переходные процессы.

Преимущества

• Надёжное двуполюсное отключение - полностью разрывает цепь по фазе и нулевому проводу, предотвращая опасные потенциалы;
• Широкий диапазон рабочих температур - подходит даже для плохо отапливаемых помещений;
• Поддержка больших сечений проводов - совместим с мощными кабелями, используемыми в промышленности;
• Функция токоограничения уровня 3 - снижает риск возгорания и повреждения соседнего оборудования;
• Простая и прочная конструкция - долгий срок службы при минимальном обслуживании.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50–60 Гц;
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне закрытых щитов, во влажных помещениях без дополнительной герметизации;
• Не предназначен для частого ручного включения/выключения - используется как защитное устройство, а не как обычный рубильник;
• Категория перенапряжения 0 - не следует использовать на входе электроустановки, где возможны удары молнии или скачки от внешних сетей;
• Номинальный ток всего 3 А - не подходит для защиты мощных нагревательных приборов, насосов или двигателей выше 700 Вт.

Примеры использования

• Защита группы освещения в квартире или офисе;
• Обесточивание розеточных групп с маломощной техникой (телевизоры, зарядные устройства);
• Щитовая защита для контроля питания малых станков, принтеров, серверов;
• Дополнительный автомат в распределительном щите дома для изолированной цепи с ограниченной нагрузкой.

Практические советы

• Выбирая этот выключатель Legrand DX3-E 6000, убедитесь, что суммарная мощность подключённых устройств не превышает 700 Вт (при 230 В): 3 А × 230 В ≈ 690 Вт;
• При использовании многожильных проводов обязательно запрессуйте их наконечниками - так повысится надёжность контакта;
• Не устанавливайте рядом с источниками тепла - перегрев может вызвать ложное срабатывание;
• Проверяйте состояние механизма каждые 1–2 года: несколько раз вручную переведите рычаг в положение “OFF” и “ON”, чтобы избежать “залипания”;
• Если нужна более высокая степень защиты - выбирайте модели с IP44 или устанавливайте выключатель в герметичный бокс.
