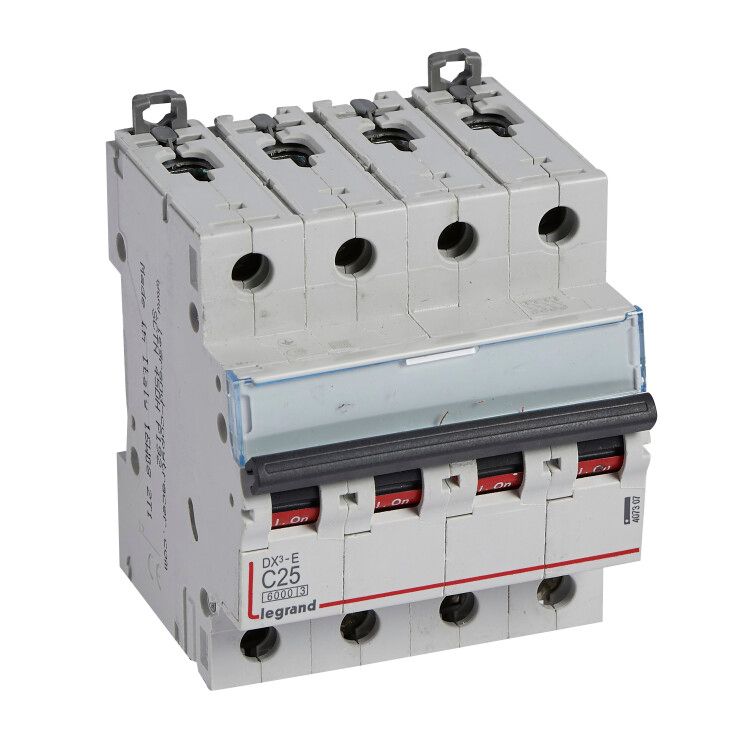

Выключатель автоматический модульный 4п C 25А 6кА DX3-E 6000 4мод. 230/400В Leg 407307 Legrand

Автоматический выключатель DX3-E 6000 от Legrand - четырёхполюсный коммутационный аппарат на 25 А с отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический DX3-E 6000 используется для безопасного включения, отключения и защиты электрических цепей от перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита трёхфазной сети с нулевым проводником. Особенно актуален там, где есть чувствительное оборудование, требующее одновременного отключения всех фаз и нуля.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 4 - три фазы + нейтральный проводник, все коммутируются одновременно;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазную сеть 400 В между фазами;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, освещение, насосы);
• Род тока: переменный (AC), частота 50–60 Гц;
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения до этого значения;
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные высоковольтные импульсы (например, от грозовых разрядов);
• Класс токоограничения: 3 - быстро ограничивает энергию КЗ, снижая риск повреждений оборудования;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и воды;
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (по 17,5 мм каждый);
• Глубина монтажа: 44 мм - минимальное расстояние от лицевой панели шкафа до задней стенки устройства;
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным климатом, включая холодные склады и неотапливаемые зоны;
• Рабочий диапазон температур: от –25 C до +70 C - подходит для установки в неотапливаемых помещениях;
• Поперечное сечение проводника: 1,5 … 35 мм2 - можно подключать медные провода любого сечения в этом диапазоне;
• С коммутируемым нейтральным проводником: да - нуль тоже отключается при аварии, что важно для безопасности;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель автоматический DX3-E 6000 устанавливается на стандартную DIN-рейку типа TS35. Для фиксации используется защёлка на нижней части корпуса - достаточно вставить устройство в рейку и слегка надавить сверху, пока не услышите щелчок. Для демонтажа вставьте плоскую отвёртку в петлю защёлки и отведите её назад - выключатель легко выйдет из рейки. Подключение проводов выполняется через винтовые клеммы: затягивать необходимо равномерно, без перекосов. Не используйте провода меньше 1,5 мм2 или больше 35 мм2 - это нарушит контакт и увеличит риск нагрева.

Безопасность и стандарты

Автоматический выключатель DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытовых применений) и IEC 60947-2 (для промышленных). Обеспечивает класс токоограничения 3 - один из самых эффективных уровней защиты от энергии короткого замыкания. Конструкция исключает случайное прикосновение к токоведущим частям благодаря IP20 и изолированным клеммам. Отключение нейтрали делает его безопаснее при обслуживании - полностью разъединяет цепь.

Преимущества

• Комбинированная защита: тепловой расцепитель реагирует на длительные перегрузки, магнитный - на внезапные КЗ;
• Отключение нулевого проводника - повышает уровень безопасности при ремонтах и техобслуживании;
• Широкий диапазон рабочих температур - подходит даже для неотапливаемых помещений;
• Поддержка больших сечений проводов (до 35 мм2) - удобно для мощных потребителей;
• Совместимость с другими элементами серии DX3-E - легко формировать унифицированные щитовые решения;
• Фиксация на DIN-рейке с возможностью быстрого снятия - экономит время при замене или диагностике.

Ограничения применения

• Не предназначен для установки на открытых площадках или в условиях повышенной запылённости - степень защиты IP20 не предохраняет от пыли и влаги;
• Не рекомендован для цепей с очень высокими пусковыми токами (например, крупные асинхронные двигатели без мягкого пуска) - характеристика “C” может давать ложные срабатывания;
• Не применяется в сетях постоянного тока - только переменный ток 50–60 Гц;
• Не следует использовать в качестве основного рубильника для частого ручного включения/выключения - он не рассчитан на частые операции, как контактор;
• Не подходит для установки в условиях температуры ниже –25 C или выше +70 C - возможна потеря точности срабатывания.

Примеры использования

• Защита трёхфазного станка с двигателем и управлением по нулю;
• Щитовая защита группы розеток в производственном цеху;
• Распределительный щит торгового центра с несколькими фазными группами;
• Автоматическая защита системы кондиционирования с трехфазным компрессором;
• Общий входной автомат в маломощном промышленном объекте с однофазной и трёхфазной нагрузкой.

Практические советы

• Выбирая автоматический выключатель DX3-E 6000, проверьте соответствие сечения вашего кабеля - лучше всего подходят 4…16 мм2 для типичных промышленных нагрузок;
• При сборке щита соблюдайте порядок: сначала подключите провода, потом закрепите выключатель на рейке - так проще избежать перекручивания;
• Если в вашей сети часто возникают ложные срабатывания - возможно, нужна характеристика D вместо C; проверьте пусковые токи нагрузки;
• Не забудьте, что этот выключатель имеет коммутируемый нуль - при замене обязательно отключите питание всей цепи;
• Для работы в условиях низких температур (ниже –15 C) перед первым включением дайте устройству адаптироваться - это повысит надёжность срабатывания.
