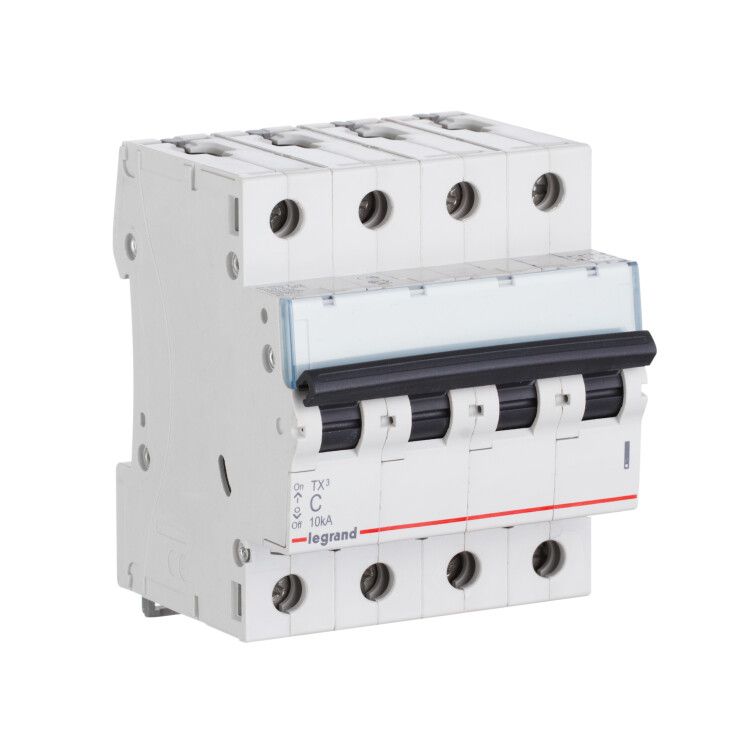

Выключатель автоматический модульный 4п C 40А 6кА TX3 6000 4мод. 400В Leg 404074 Legrand

Автоматический выключатель четырехполюсный 40А C 6кА TX3 6000 от Legrand предназначен для защиты электрических цепей переменного тока в бытовых и аналогичных объектах. Этот выключатель сочетает надежную отключающую способность, совместимость с DIN-рейкой и возможность коммутации нейтрали - важные функции для безопасной работы в однофазных и трехфазных системах.

Назначение и область применения

Автоматический выключатель четырехполюсный 40А C 6кА TX3 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, малых производственных помещений и других объектов с сетями переменного тока 400 В. Подходит для защиты групповых линий, оборудования с высокими пусковыми токами - например, насосов, компрессоров, освещения с люминесцентными лампами.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Номинальное напряжение: 400 В (переменный ток AC) - рассчитан на трёхфазные сети 380–400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимизирован для нагрузок с умеренно высокими пусковыми токами (например, двигатели, светильники)
• Количество полюсов: 4 - защищает все три фазы и нейтральный проводник одновременно
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при аварии, повышает безопасность
• Степень защиты: IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Способ монтажа: DIN-рейка - устанавливается на стандартную рейку шириной 35 мм
• Количество модулей DIN: 4 - занимает четыре стандартных модуля (17,5 мм каждый)
• Максимальное сечение кабеля: 35 мм2 - подходит для медных проводов до этой площади
• Диапазон температур: от -25C до +70C - работает в большинстве климатических условий
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищает оборудование
• Номинальное напряжение изоляции: 500 В - гарантирует изоляцию между токоведущими частями
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц - соответствует стандартам РФ и стран СНГ
• Климатическое исполнение: УХЛ4 - предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Нормативные документы: МЭК 60898-1 / 60947-2 - соответствие международным требованиям безопасности

Совместимость и монтаж

Автоматический выключатель четырехполюсный 40А C 6кА TX3 6000 устанавливается на DIN-рейку типа 35 мм. Для фиксации используется защелка - достаточно вставить устройство в рейку до характерного щелчка. Для демонтажа отведите защелку отверткой, вставленной в петлю. Подключение проводов - через винтовые клеммы. Максимальное сечение кабеля - 35 мм2; используйте наконечники при работе с многожильными проводами. Убедитесь, что глубина шкафа минимум 44 мм. Все полюса, включая нейтраль, коммутируются - важно правильно подключить L1, L2, L3 и N согласно схеме.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытового использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск возгорания. IP20 предотвращает случайный доступ к токоведущим частям, но не защищает от влаги - не устанавливайте в сырых местах. Наличие коммутируемой нейтрали исключает опасность сохранения потенциала на нулевом проводе после отключения.

Преимущества

• Комбинированный расцепитель: тепловой (для перегрузок) и магнитный (для КЗ) обеспечивают точную защиту
• Коммутируемый нейтральный проводник - повышает уровень безопасности при обслуживании
• Фиксация на DIN-рейке с удобной защелкой - быстрая установка и замена
• Поддержка кабелей до 35 мм2 - совместим с основными типами проводки в квартирах и зданиях
• Серия TX3 от Legrand - проверенная надежность, единый дизайн и совместимость с другими элементами щита

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не допускает воздействия влаги, пыли, агрессивных сред
• Не рекомендуется для цепей с очень высокими пусковыми токами (например, крупные электромоторы >10 кВт); лучше использовать характеристику D
• Не подходит для постоянной работы при температурах ниже -25C или выше +70C
• Не является устройством дифференциальной защиты - для защиты от утечек требуется отдельный УЗО
• Не следует применять в качестве главного рубильника - он не имеет видимого разрыва и не предназначен для частого ручного отключения

Примеры использования

• Защита группы розеток в квартире с мощными приборами (стиральная машина, бойлер)
• Щитовая защита трёхфазного конвейера с двигателем 5,5 кВт
• Распределительный щит в административном здании с несколькими фазами и общей нейтралью
• Обеспечение отключения всех проводников при ремонте - благодаря коммутируемому нолю

Практические советы

• Выбирая автоматический выключатель четырехполюсный 40А C 6кА TX3 6000, убедитесь, что ваша сеть действительно требует 4 полюса - в некоторых случаях достаточно 3P+N
• Проверьте посадочные размеры в щите: глубина 44 мм и 4 модуля должны свободно поместиться
• При подключении кабелей затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить клеммы
• Для многожильных проводов используйте наконечники типа НШВИ - это повысит надёжность соединения
• Если нужна защита от утечек тока - параллельно установите УЗО, так как этот выключатель не выполняет эту функцию
• Серия TX3 от Legrand совместима с другими продуктами бренда - можно собирать унифицированный щит с реле, УЗО и другим оборудованием
