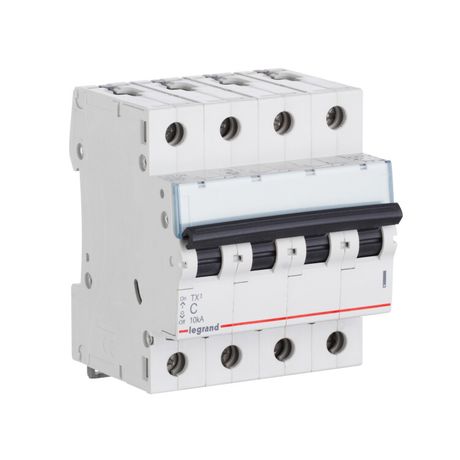

Выключатель автоматический модульный 4п C 16А 10кА TX3 6000 4мод. 400В Leg 403958 Legrand

Автоматический выключатель Legrand TX3 с артикулом 403958 - четырёхполюсный коммутационный аппарат на 16 А с характеристикой срабатывания C и отключающей способностью 10 кА. Предназначен для защиты электрических цепей переменного тока в бытовых и аналогичных объектах, где требуется надёжное отключение при перегрузках и коротких замыканиях.

Назначение и область применения

Выключатель автоматический Legrand TX3 используется для защиты электрических сетей с напряжением до 400 В переменного тока частотой 50/60 Гц. Он обеспечивает безопасную коммутацию нагрузки и автоматическое отключение при возникновении аварийных ситуаций - перегрузок и коротких замыканий. Применяется в распределительных щитах жилых домов, офисов, малых производственных помещений, где есть необходимость одновременной защиты трёх фаз и нулевого проводника.

Технические характеристики

• Номинальный ток: 16 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Количество полюсов: 4 - три полюса для фаз A, B, C и один для коммутируемого нейтрали (N);
• Номинальное напряжение: 400 В - рабочее напряжение сети; номинальное напряжение изоляции - 500 В;
• Номинальная отключающая способность: 10 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить;
• Характеристика срабатывания: C - чувствительна к умеренным кратковременным перегрузкам, типична для освещения, бытовой техники и двигателей с пусковыми токами;
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 4 модуля (4×17,5 мм = 70 мм ширины); глубина установки - 44 мм;
• Род тока: переменный (AC), 50/60 Гц;
• Рабочая температура: от -25 C до +70 C - допустимый диапазон для эксплуатации в помещениях с умеренным климатом;
• Максимальное сечение кабеля: 35 мм2 - можно подключать медные провода такого сечения;
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм, но не защищён от пыли и воды;
• Класс токоограничения: 3 - высокая скорость отключения, снижающая энергию КЗ;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения;
• Климатическое исполнение: УХЛ4 - предназначено для работы в закрытых помещениях с умеренно холодным и влажным климатом;
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность;
• Категория перенапряжения: 0 - не предназначен для установки на входе в здание, применяется внутри распределительной системы после основного устройства защиты;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 - соответствует международным требованиям к автоматическим выключателям для бытового и аналогичного использования.

Совместимость и монтаж

Выключатель автоматический Legrand TX3 устанавливается на стандартную DIN-рейку типа 35 мм. Для фиксации используется защёлка, которую можно открыть отверткой - достаточно вставить её в петлю и слегка потянуть, чтобы снять устройство. Подключение проводов выполняется через винтовые клеммы, расположенные сверху. Обязательно соблюдайте рекомендованное сечение кабеля - до 35 мм2. Нейтральный проводник коммутируется, что важно для правильной работы систем с защитой по нулю (например, УЗО). Убедитесь, что в щите достаточное место по глубине - минимум 44 мм.

Безопасность и стандарты

Выключатель автоматический 403958 соответствует международным стандартам IEC 60898-1 и IEC 60947-2, что гарантирует соответствие требованиям безопасности, надёжности и долговечности. Класс токоограничения 3 обеспечивает быстрое гашение дуги при КЗ, снижая риск повреждения оборудования. IP20 предотвращает случайное прикосновение к токоведущим частям, но не защищает от внешних воздействий - поэтому устройство устанавливается исключительно во внутренние распределительные щиты. Категория перенапряжения 0 указывает, что он не является первичным средством защиты от грозовых импульсов - для этого требуются SPD.

Преимущества

• Коммутируемый нейтральный проводник - обеспечивает полное отключение цепи, включая N, что повышает безопасность при обслуживании;
• Высокая отключающая способность (10 кА) - подходит для современных сетей с повышенными токами КЗ;
• Характеристика C - оптимальна для смешанных нагрузок: светильники, компьютеры, насосы, вентиляторы;
• Удобная защёлка для монтажа - позволяет быстро установить или демонтировать выключатель без инструментов;
• Поддержка больших сечений кабелей (до 35 мм2) - совместим с мощными линиями и многожильными проводами;
• Гарантия 24 месяца - подтверждает качество сборки и материалов.

Ограничения применения

• Не предназначен для открытого монтажа - IP20 не защищает от пыли и влаги, нельзя использовать вне щита;
• Не подходит для установки на входе в здание - категория перенапряжения 0 исключает применение в качестве главного автомата;
• Не рассчитан на постоянные токи (DC) - работает только с переменным током 50/60 Гц;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходимо дополнительно устанавливать УЗО;
• Не рекомендуется для экстремальных условий - при температуре ниже -25 C или выше +70 C возможны отказы.

Примеры использования

Автоматический выключатель Legrand TX3 403958 применяется в:

• Щитах квартир и частных домов - для защиты групповой линии с несколькими розетками и освещением;
• Офисных помещениях - для питания серверов, принтеров, кондиционеров;
• Небольших мастерских - для управления станками, сварочными аппаратами, вентиляторами;
• Коммерческих точках - кафе, магазины, где нужна защита всех трёх фаз и нуля одной линией.

Практические советы

• Выбирая этот выключатель, проверьте, что ваша сеть действительно требует четырёхполюсного решения - если нейтраль не коммутируется, достаточно трехполюсного аппарата;
• При подключении кабелей используйте наконечники (наконечники НШВИ) для многожильных проводов - это повысит надёжность соединения;
• Не затягивайте клеммы слишком сильно - это может повредить пластиковые детали или деформировать контакт;
• Если планируете использовать в условиях повышенной влажности (например, в подвале), обязательно поместите выключатель в герметичный бокс - IP20 недостаточно;
• При замене старого автомата убедитесь, что новый имеет ту же отключающую способность (10 кА) - меньшее значение может быть опасным.
