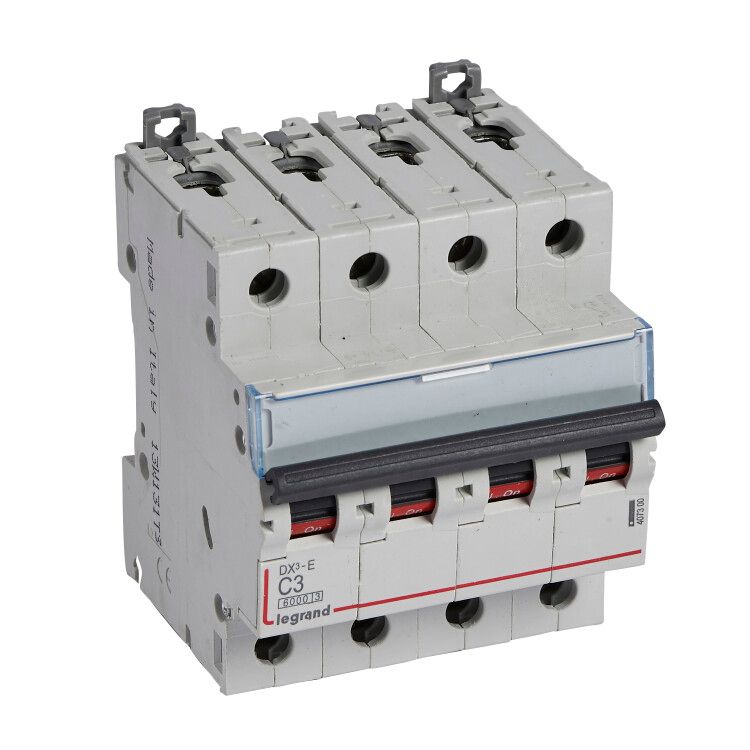

Выключатель автоматический модульный 4п C 3А 6кА DX3-E 6000 4мод. 230/400В Leg 407300 Legrand

Автоматический выключатель Legrand DX3-E 6000 - четырёхполюсный коммутационный аппарат с номинальным током 3 А и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в широком диапазоне температур.

Назначение и область применения

Выключатель автоматический Legrand DX3-E 6000 предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он используется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется надёжная защита четырёхпроводной сети 400 В переменного тока. Подходит для защиты групповых линий, оборудования с высокими пусковыми токами - например, двигателей, насосов, конвейеров.

Технические характеристики

• Номинальный ток: 3 А
• Количество полюсов: 4 (все полюса коммутируются, включая нейтральный)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренными пусковыми токами (например, освещение, малые двигатели)
• Род тока: Переменный (AC), частота 50–60 Гц
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее энергии пробоя
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с умеренным и холодным климатом, без конденсации
• Рабочая температура: от –25 C до +70 C
• Количество модулей DIN: 4 (занимает 4 стандартных модуля ширины 17,5 мм каждый)
• Глубина монтажа: 44 мм
• Поперечное сечение проводника: 1,5 … 35 мм2 (медные провода)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Категория перенапряжения: 0 - не предназначен для установки на входе питания, только внутри распределительной системы
• С коммутируемым нейтральным проводником: да - нейтраль размыкается вместе с фазами
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2

Совместимость и монтаж

Выключатель автоматический DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксатор расположен снизу корпуса. Чтобы снять выключатель, отведите защёлку отверткой через специальное отверстие. Клеммы для подключения проводов расположены сверху и снизу - доступны с обоих сторон. Подключаются медные однопроволочные или многожильные провода с зажимом до 35 мм2. Обязательно затягивать винты моментом, соответствующим рекомендациям производителя - недостаточное усилие вызывает нагрев, избыточное - повреждает клемму.

Безопасность и стандарты

Выключатель Legrand DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытового и аналогичного использования) и IEC 60947-2 (для промышленного). Класс токоограничения 3 обеспечивает быстрое гашение дуги при аварийных режимах, что снижает риск возгорания. IP20 не требует герметизации корпуса, поэтому устройство следует устанавливать только во внутренних щитах, исключающих попадание воды и пыли. Категория перенапряжения 0 указывает, что выключатель не рассчитан на работу в качестве основной защиты от скачков напряжения - для этой задачи нужны SPD-устройства.

Преимущества

• Коммутируемый нейтральный проводник - безопаснее для обслуживания, так как полностью разъединяет цепь
• Широкий диапазон сечений проводов (1,5–35 мм2) - удобен для подключения как слаботочных, так и силовых линий
• Высокая отключающая способность (6 кА) - подходит для сетей с возможными большими токами КЗ
• Механизм с характерistikой C - оптимально балансирует чувствительность к перегрузкам и отказ от ложных срабатываний при пуске оборудования
• Фиксация на DIN-рейке с двойной защёлкой - прочная и проверенная система, позволяющая легко менять устройства

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Не предназначен для установки на входе электроустановки - категория перенапряжения 0 не обеспечивает защиту от внешних скачков
• Не подходит для цепей постоянного тока - только переменный ток 50/60 Гц
• Не рекомендуется для нагрузок с очень высокими пусковыми токами (например, крупные асинхронные двигатели) - лучше использовать характеристику D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО

Примеры использования

• Защита группы розеток в производственном помещении с трёхфазным оборудованием
• Щитовая защита конвейерной линии с несколькими двигателями 400 В
• Распределительный щит многоэтажного дома - отдельный автомат на каждую квартиру с трёхфазным вводом
• Комплексная защита системы освещения и вентиляции в административном здании

Практические советы

• При подборе автомата убедитесь, что суммарная мощность подключённых устройств не превышает 3 А × 400 В = 1,2 кВт на фазу (всего до 4,8 кВт на все четыре полюса)
• Для длинных линий с большим падением напряжения проверьте соответствие сечения кабеля - при 3 А минимальное сечение - 1,5 мм2, но для больших расстояний используйте 2,5 мм2 и выше
• Если нужна защита от утечек тока - обязательно установите последовательно УЗО перед этим автоматом
• При замене старого автомата убедитесь, что новый занимает те же 4 модуля - DX3-E 6000 точно совместим со всеми щитами, рассчитанными на стандартные модули
• Не используйте этот выключатель в условиях повышенной влажности, на улице или в сырых помещениях - даже при наличии вентиляции IP20 недостаточно
