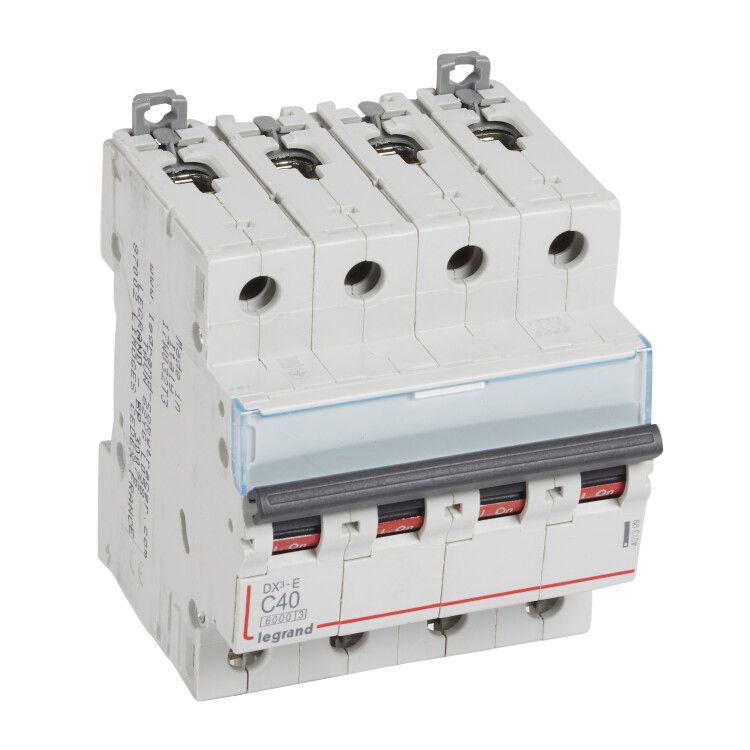

Выключатель автоматический модульный 4п C 40А 6кА DX3-E 6000 4мод. 230/400В Leg 407309 Legrand

Автоматический выключатель Legrand DX3-E 6000 - четырёхполюсный прибор на 40 А с отключающей способностью 6 кА, предназначенный для защиты и управления электрическими цепями в бытовых и промышленных системах переменного тока. Устройство устанавливается на DIN-рейку, совместимо с проводами сечением 1,5–35 мм2 и работает в условиях от -25 до +70 C.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других зданий, где требуется надёжная защита трёхфазной сети с нейтралью. Подходит для питания оборудования: станков, насосов, конвейеров, освещения, HVAC-систем.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальное напряжение: 400 В (между фазами), 230 В (фаза–нейтраль)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы)
• Род тока: переменный (AC), частота 50–60 Гц
• Поперечное сечение подключаемых проводов: 1,5 – 35 мм2 (медные)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижающий термические и электродинамические воздействия
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Количество модулей DIN: 4 (занимает 4 стандартных модуля шириной 17,5 мм каждый)
• Глубина монтажа: 44 мм - требует достаточного места внутри шкафа
• Рабочая температура: от -25 C до +70 C
• С коммутируемым нейтральным проводником: да - нейтраль размыкается вместе с фазами
• Нормативы: соответствует МЭК 60898-1 и МЭК 60947-2
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и небольшой влаги

Совместимость и монтаж

Выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть устройство на рейке - фиксатор расположен сверху корпуса. Чтобы снять прибор, отведите защёлку отвёрткой через специальное отверстие. Подключение проводов выполняется к винтовым клеммам: затягивать необходимо моментом, обеспечивающим плотный контакт без повреждения жил. Не используйте провода меньше 1,5 мм2 и больше 35 мм2 - это нарушит надёжность соединения и может вызвать нагрев.

Безопасность и стандарты

Автоматический выключатель Legrand DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Класс токоограничения 3 обеспечивает повышенную безопасность при аварийных режимах. Устройство имеет двойную защиту: тепловую (при длительной перегрузке) и магнитную (при коротком замыкании). Отключение происходит быстро, предотвращая повреждение проводки и оборудования.

Преимущества

• Коммутируемый нейтральный проводник - повышает безопасность при обслуживании, исключая потенциал на нулевой жиле после отключения
• Широкий диапазон рабочих температур - подходит для неотапливаемых помещений, чердачных щитов, производственных площадок
• Поддержка проводов до 35 мм2 - позволяет использовать мощные кабели без переходников
• Совместимость с другими элементами серии DX3 - можно собрать комплексную систему защиты с дополнительными модулями (блокировками, сигнализацией)
• Надёжная фиксация на DIN-рейке - исключает случайное выпадение даже при вибрациях

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 не защищает от пыли, брызг и влаги; запрещено использование во влажных, сырых или наружных условиях
• Не рекомендован для цепей с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска) - возможны ложные срабатывания
• Требуется минимум 4 модуля свободного места на DIN-рейке - не подходит для компактных щитов с ограниченным пространством
• Не имеет функции дифференциальной защиты - для защиты от утечек тока необходим отдельный УЗО
• Не подходит для постоянного тока (DC) - только для переменного тока 50/60 Гц

Примеры использования

• Защита трёхфазного станка с двигателем 15 кВт в цеху
• Распределительный щит многоквартирного дома - отвод на этаж с несколькими группами розеток и освещения
• Щитовая на производстве: управление и защита группы конвейеров, насосов и вентиляторов
• Система освещения торгового центра с нейтралью, требующей размыкания при отключении

Практические советы

• При подключении проверьте соответствие сечения провода - слишком толстые жилы не войдут в клеммы, слишком тонкие - плохо зажмутся
• Не забудьте про обязательное заземление корпуса щита - автомат сам по себе не обеспечивает защитное заземление
• Если планируете подключать оборудование с высоким пусковым током (более 5×Iн), рассмотрите вариант с характеристикой D вместо C
• Для удобства диагностики и ремонта используйте маркировочные этикетки рядом с каждым автоматом
• Legrand DX3-E 6000 совместим с дополнительными аксессуарами (например, блоками сигнализации, дистанционного отключения) - они устанавливаются справа от основного устройства
• Проверяйте состояние контактов и винтов каждые 1–2 года - особенно в условиях вибраций или высокой нагрузки
