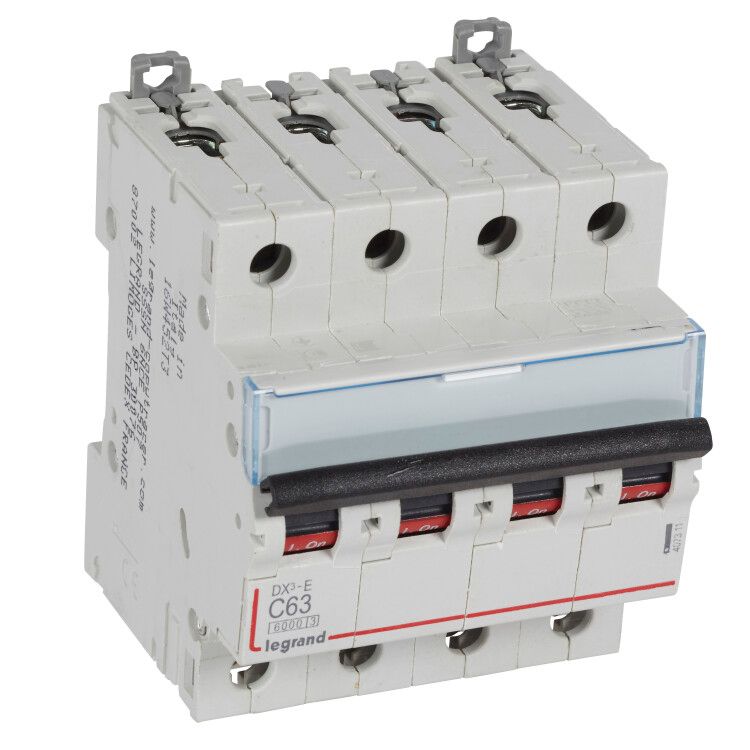

Выключатель автоматический модульный 4п C 63А 6кА DX3-E 6000 4мод. 230/400В Leg 407311 Legrand

Автоматический выключатель Legrand DX3-E 6000 — четырёхполюсный коммутационный аппарат на 63 А с характеристикой срабатывания C и отключающей способностью 6 кА, предназначенный для защиты электрических цепей в бытовых и промышленных установках. Устройство устанавливается на DIN-рейку, совместимо с системами переменного тока 400 В и обеспечивает надёжную работу при температуре от -25 до +70 °C.

Назначение и область применения

Автоматический выключатель Legrand DX3-E 6000 используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других местах, где требуется управление и защита трёхфазной сети с нулевым проводником. Подходит для питания оборудования: станков, насосов, конвейеров, освещения, HVAC-систем.

Технические характеристики

• Номинальный ток: 63 А — максимальный постоянный ток, который устройство может проводить без срабатывания;
• Количество полюсов: 4 — три фазы и один нейтральный проводник, все коммутируемые;
• Номинальное напряжение: 400 В AC — рабочее напряжение в трёхфазной сети;
• Номинальная отключающая способность: 6 кА — максимальный ток короткого замыкания, который выключатель может безопасно отключить;
• Характеристика срабатывания: C — чувствителен к умеренным перегрузкам, подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы);
• Род тока: переменный (AC), частота 50–60 Гц;
• Номинальное напряжение изоляции: 500 В — гарантирует безопасную изоляцию между токоведущими частями;
• Степень защиты: IP20 — защита от доступа пальцев и твёрдых предметов, но не от воды;
• Поперечное сечение проводника: 1,5–35 мм² — допустимый диапазон для подключения медных проводов;
• Количество модулей DIN: 4 — занимает четыре стандартных модуля на рейке (17,5 мм каждый);
• Глубина монтажа: 44 мм — требует свободного места внутри шкафа;
• Рабочий температурный диапазон: -25…+70 °C — работает в условиях холодных и жарких помещений;
• Класс токоограничения: 3 — высокая скорость отключения, снижающая энергию КЗ;
• Климатическое исполнение: УХЛ4 — рассчитан на умеренный и холодный климат с повышенной влажностью;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Степень загрязнения: 2 — предназначен для помещений с невысоким уровнем пыли и влаги;
• Категория перенапряжения: 0 — не предназначен для защиты от грозовых перенапряжений;
• С коммутируемым нейтральным проводником: да — ноль тоже отключается при аварии, повышает безопасность;
• Нормативные документы: МЭК 60898-1 / МЭК 60947-2 — соответствует международным требованиям к автоматическим выключателям.

Совместимость и монтаж

Выключатель Legrand DX3-E 6000 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно зафиксировать его защёлкой — для демонтажа отведите её отверткой через специальное отверстие. Подключение проводов выполняется к винтовым зажимам: затягивать необходимо равномерно, без перекоса, чтобы избежать нагрева. Все полюса имеют одинаковый тип клеммы — можно использовать однополюсные и многожильные провода сечением 1,5–35 мм². Устройство не требует дополнительного крепления, так как имеет самоблокирующую защёлку.

Безопасность и стандарты

Legrand DX3-E 6000 соответствует международным стандартам IEC 60898-1 (для бытового применения) и IEC 60947-2 (для промышленного). Обеспечивает класс токоограничения 3 — одно из самых высоких значений, что минимизирует термические и электромагнитные последствия короткого замыкания. Конструкция исключает случайный доступ к токоведущим частям благодаря IP20 и изолированным клеммам. Отключение нейтрали делает обслуживание более безопасным — при отключенном автоматах вся цепь обесточена.

Преимущества

• Коммутируемый нейтральный проводник — повышает уровень безопасности при ремонте и обслуживании;
• Высокая отключающая способность (6 кА) — подходит для промышленных сетей с большими токами КЗ;
• Характеристика C — оптимальна для нагрузок с пусковыми токами, не вызывает ложных срабатываний;
• Широкий диапазон рабочих температур — надёжно работает даже в неотапливаемых помещениях;
• Совместимость с DIN-рейкой — стандартизированная установка, удобна для сборки щитов;
• Поддержка проводов до 35 мм² — позволяет подключать мощные линии без переходников.

Ограничения применения

• Не предназначен для работы во влажных, пыльных или агрессивных средах — степень защиты IP20 не защищает от брызг и пыли;
• Не обеспечивает защиту от грозовых перенапряжений — для этого нужны дополнительные устройства (молниеотводы, УЗИП);
• Не рекомендован для частого ручного включения/выключения — предназначен для аварийного отключения, а не для оперативного управления;
• Требует минимальной глубины шкафа 44 мм — не подходит для узких или уже заполненных щитов;
• Не имеет функции дифференциального тока — для защиты от утечек нужен отдельный УЗО.

Примеры использования

• Защита трёхфазного электродвигателя 45 кВт на производстве — предотвращает перегрев и КЗ;
• Распределительный щит торгового центра — отключает питание всех фаз и нуля при аварии;
• Щитовая в логистическом комплексе — управляет питанием конвейеров, вентиляторов, световой сигнализации;
• Объекты с системами отопления и вентиляции — защищает насосы и контроллеры от перегрузок.

Практические советы

• Выбирая автомат Legrand DX3-E 6000, проверьте соответствие сечения кабеля — используйте провода 1,5–35 мм²; слишком тонкий провод перегреется, слишком толстый не войдёт в клемму;
• При монтаже в щите соблюдайте расстояние между устройствами — не менее 10 мм, чтобы обеспечить теплоотвод;
• Не устанавливайте выключатель рядом с источниками тепла (трансформаторы, нагреватели) — это может вызвать ложное срабатывание;
• Для защиты от утечек тока обязательно сочетайте этот автомат с УЗО — он не является дифференциальным;
• Проверяйте состояние клемм каждые 1–2 года — особенно в условиях вибраций или высокой влажности;
• Если планируете модульную расширяемость — учтите, что DX3-E поддерживает дополнительные аксессуары (блокировки, указатели состояния, дистанционное отключение).
