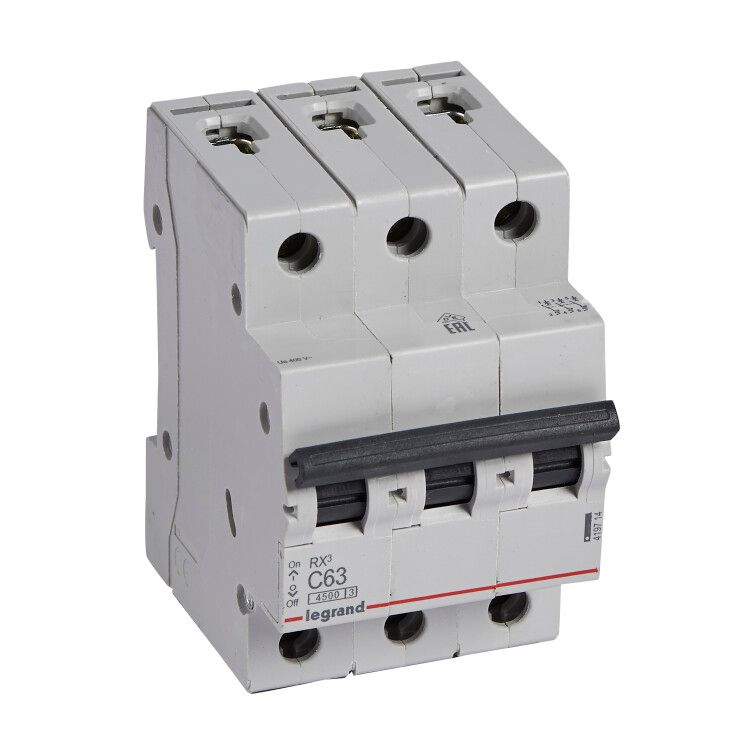

Выключатель автоматический трехполюсный RX3 4500 63А C 4,5кА | 419714 Legrand

Автоматический выключатель трехполюсный RX3 63 А (C) 4,5 кА от Legrand — надежное устройство для защиты электрических цепей в бытовых и промышленных установках. Артикул 419714 соответствует серии RX3 и предназначен для работы в сетях переменного тока с номинальным напряжением до 400 В.

Назначение и область применения

Автоматический выключатель трехполюсный RX3 63 А (C) 4,5 кА защищает электрооборудование от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов с нагрузкой до 63 А. Применяется в системах с частотой 50/60 Гц и напряжением до 400 В.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 63 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, нагреватели)
• Номинальная отключающая способность: 6 кА — способен отключить аварийный ток до 6000 А
• Номинальное напряжение: 400 В AC
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Сечение подключаемого провода: до 25 мм²
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги, снижая риск повреждения оборудования
• Степень защиты: IP20 — защита от доступа пальцев, но не от воды и пыли; требует установки в закрытый щит
• Частота: 50/60 Гц
• Модульная ширина: 3 модуля (54 мм)
• Глубина монтажа: 44 мм
• Рабочая температура: от 0 °C — не рекомендуется для установки вне помещений при минусовых температурах
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Нормативный документ: МЭК 60947-2

Совместимость и монтаж

Автоматический выключатель трехполюсный RX3 63 А (C) 4,5 кА монтируется на стандартную DIN-рейку шириной 35 мм. Крепление осуществляется за счет защелкивающего механизма — достаточно плотно прижать устройство к рейке до характерного щелчка. Для подключения используются винтовые зажимы с изоляцией, предотвращающие случайный контакт. Сечение проводов — до 25 мм², что позволяет использовать медные кабели сечением 10–25 мм². Устройство совместимо со всеми комплектующими серии RX3 и другими изделиями, соответствующими МЭК 60947-2.

Безопасность и стандарты

Автоматический выключатель RX3 63 А (C) 4,5 кА соответствует международному стандарту МЭК 60947-2. Конструкция исключает возможность прикосновения к токоведущим частям при установленном лицевом элементе. Изолированные зажимы и прочный корпус обеспечивают безопасность при обслуживании. Класс токоограничения 3 снижает тепловую нагрузку на кабели при коротком замыкании. Степень защиты IP20 допускает использование только во внутренних распределительных устройствах.

Преимущества

• Изолированные зажимы — безопасность при монтаже и обслуживании
• Прочный термостойкий корпус — долговечность даже при высоких температурах
• Устойчивость к перепадам температур — стабильная работа в условиях колебаний климата
• Нестираемая маркировка — четкая видимость параметров после многолетней эксплуатации
• Компактные габариты — экономия места в щите благодаря ширине всего 3 модуля
• Поддержка проектного ассортимента — совместим с системами проектирования и каталогами Legrand

Ограничения применения

• Не применяется в открытых или влажных местах — степень защиты IP20 не защищает от влаги и пыли
• Запрещена установка при температуре ниже 0 °C — рабочий диапазон начинается с нуля
• Не подходит для постоянных перегрузок выше 63 А — превышение вызывает преждевременный выход из строя
• Не используется в цепях постоянного тока — только для переменного тока 50/60 Гц
• Не предназначен для частого ручного включения/выключения — не является рубильником

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 15 кВт на производстве
• Щитовая защита группы розеток в административном здании
• Распределительный щит торгового центра с несколькими контурами освещения и нагрева
• Обеспечение безопасности ввода в квартиру с трёхфазным питанием

Практические советы

• При выборе автомата проверьте соответствие сечения кабеля — максимальное 25 мм². Более толстые провода не войдут в зажимы.
• Убедитесь, что глубина щита достаточна — требуется минимум 44 мм свободного пространства за DIN-рейкой.
• На лицевой стороне есть место для этикеток — используйте его для маркировки цепей, чтобы ускорить поиск при ремонте.
• Не устанавливайте рядом с источниками тепла — хотя устройство устойчиво к перепадам, длительный нагрев снижает срок службы.
• Проверяйте соответствие категории перенапряжения — здесь указано “0”, значит, устройство не предназначено для защиты от внешних импульсов (для этого нужны SPD).
