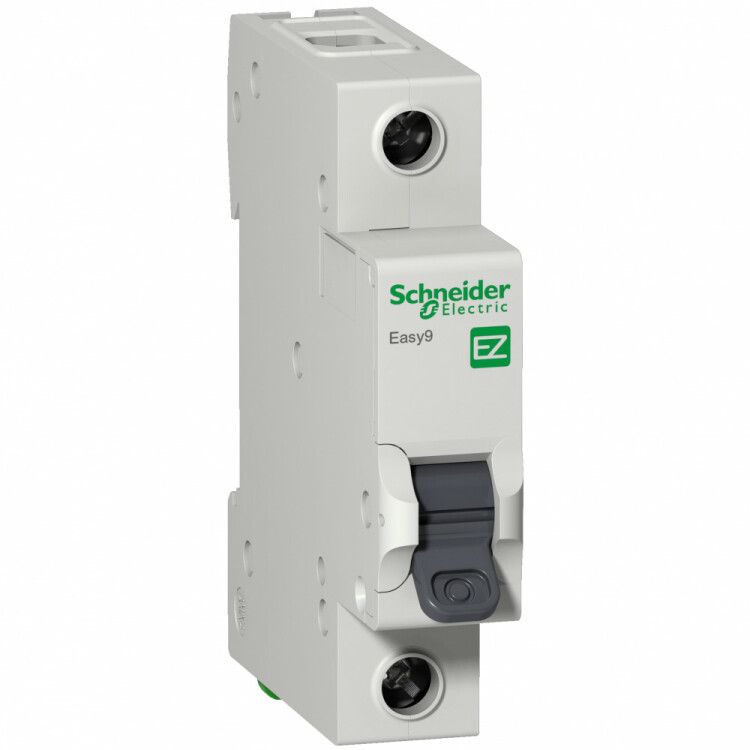

Выключатель автоматический однополюсный EASY 9 20А C 4,5кА | EZ9F34120 Schneider Electric APC

Автоматический выключатель EASY 9 от Шнейдер Электрик - надёжная защита для бытовых сетей на 20 А. Артикул ez9f34120 обеспечивает безопасную работу в условиях переменного тока, соответствует ГОСТ Р 50345-2010 и рассчитан на установку на DIN-рейку.

Назначение и область применения

EASY 9 предназначен для защиты электропроводки от перегрузок и коротких замыканий. Подходит для использования в жилых домах, квартирах, офисах и других объектах с бытовой нагрузкой. Применяется в щитках на входе в помещение или для групповой защиты освещения, розеток и бытовых приборов.

Технические характеристики

• Номинальный ток: 20 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений.
• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В.
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе короткого замыкания до 4500 А.
• Характеристика расцепителя: C - реагирует на перегрузки и КЗ при токах 5–10 кратном от номинала; идеально для бытовых устройств с умеренным пусковым током (например, светильники, холодильники, насосы).
• Количество полюсов: 1 - защищает только фазный провод, ноль остаётся неотключаемым.
• Степень защиты: IP20 - предохраняет от случайного контакта с токоведущими частями, но не защищён от воды и пыли; применяется только внутри сухих щитов.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера.
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную изоляцию при повышенных напряжениях.
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения, таким как удары молнии в ЛЭП.
• Количество модулей: 1 - занимает один стандартный модуль на DIN-рейке (17,5 мм шириной).
• Глубина монтажа: 45 мм - требует минимум 45 мм свободного пространства в шкафу назад от лицевой панели.
• Рабочая температура: +25C … +60C - допустимый диапазон для установки в помещениях без экстремальных температур.
• Частота: 50 Гц - совместим с сетью в России и странах СНГ.
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, с возможностью работы в неотапливаемых помещениях при условии отсутствия конденсата.
• Степень загрязнения: 2 - подходит для сред с небольшим количеством пыли и непроводящих загрязнений (обычные жилые/офисные условия).
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны высокие переходные процессы.

Совместимость и монтаж

EASY 9 монтируется на стандартную DIN-рейку типа TS35. Для установки достаточно защёлкнуть выключатель на рейке - никаких болтов или креплений не требуется. Монтаж выполняется после отключения питания. Клеммы обеспечивают плотный контакт с проводами до 25 мм2. Нельзя использовать с алюминиевыми проводами без переходных соединителей. Выключатель совместим с другими изделиями серии EASY 9, что позволяет собирать компактные щиты.

Безопасность и стандарты

Соответствует ГОСТ Р 50345-2010 (эквивалент МЭК 60898-1) - международному стандарту для автоматических выключателей для бытового и аналогичного применения. Конструкция имеет сертифицированную систему защиты от случайного доступа к токоведущим частям. Клеммы спроектированы так, чтобы кабель не мог проскользнуть внутрь корпуса. Возможность опломбирования клемм позволяет запечатывать оборудование для контроля доступа (например, в многоквартирных домах).

Особенности конструкции

• Механизм «мгновенного включения» - рычаг легко переводится в положение «ON» даже при слабом усилии, снижает риск неполного включения.
• Ударопрочный корпус из усиленного пластика с 6 металлическими заклёпками - увеличивает долговечность и устойчивость к механическим воздействиям.
• Защита от некорректного подключения - форма клемм исключает попадание изоляции или жил в зону зажима, снижает риск нагрева и возгорания.

Преимущества

• Надёжная защита от перегрузок и КЗ благодаря проверенной технологии расцепления.
• Простота монтажа и замены - стандартный формат, совместим с большинством щитов.
• Визуальный индикатор состояния - положение рычага показывает, включен выключатель или сработал.
• Опломбируемость - удобно для контролируемых объектов (ЖКХ, арендные помещения).
• Поддержка крупных сечений кабеля - позволяет подключать мощные группы без переходников.

Ограничения применения

• Не предназначен для промышленных объектов с высокими пусковыми токами (например, большие двигатели) - для них нужна характеристика D.
• IP20 не допускает установку во влажных местах (ванная, бассейн, улица) - требует герметичного щита.
• Один полюс - не защищает нулевой провод; в системах TN-C-S или TT рекомендуется применять двухполюсные устройства.
• Работает только при температуре выше -25C - не подходит для неотапливаемых наружных щитов зимой.
• Не используется для управления нагрузкой - только для аварийного отключения.

Примеры использования

• Защита группы розеток в комнате или кухне.
• Отключение осветительной линии в коридоре или на лестнице.
• Щитовая защита для стиральной машины, бойлера, микроволновки.
• Вводной автомат в квартирном щите, если основная нагрузка не превышает 20 А.

Практические советы

• Выбирая EASY 9, убедитесь, что суммарная мощность всех подключенных приборов не превышает 4,6 кВт (P=U×I=230×20).
• При подключении кабеля сечением 25 мм2 используйте только медные жилы - алюминий требует специальных клемм.
• Проверьте глубину щита перед установкой - минимально 45 мм от лицевой панели до задней стенки.
• Для многоквартирных домов используйте пломбу на клеммах - это предотвращает самовольное изменение схемы.
• Не устанавливайте рядом с источниками тепла (котлы, радиаторы) - температура выше 60C может вызвать ложные срабатывания.
• EASY 9 - часть единой системы Schneider Electric. Совмещайте с другим оборудованием этой серии для унификации и удобства обслуживания.
