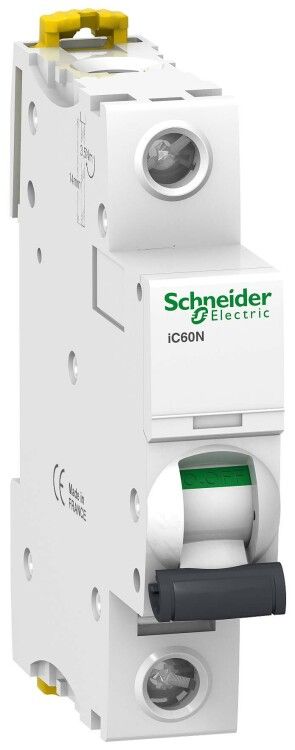

Выключатель автоматический однополюсный iC60N 32А C 6кА | A9F79132 Schneider Electric APC

Автоматический выключатель модульный однополюсный 32А C 6кА iC60N от Schneider Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых, коммерческих и промышленных объектов. Артикул a9f79132 соответствует серийному решению iC60N, обеспечивающему надёжную работу в условиях повышенной нагрузки.

Назначение и область применения

Автоматический выключатель iC60N защищает однофазные цепи мощностью до 32 А. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания до 6 кА. Применяется в распределительных щитах квартир, офисов, производственных помещений, на участках с высокими требованиями к безопасности — например, для питания розеточных групп, освещения, маломощного оборудования.

Технические характеристики

• Тип: однополюсный автоматический выключатель
• Номинальный ток: 32 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, компрессоры)
• Кратковременная отключающая способность: 6 кА — способен безопасно отключить цепь при максимальном токе КЗ до 6000 А
• Стандарты: ГОСТ Р 50345 (бытовые сети), ГОСТ 50030.2 (промышленные системы)
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

iC60N совместим со всеми стандартными модульными щитами, использующими DIN-рейку 35 мм. Устанавливается легко: фиксируется защёлкой на рейке без инструментов. Для подключения используются зажимы с винтами — провода сечением до 2,5 мм² (медные) можно подключать напрямую. Нельзя использовать с алюминиевыми проводами без переходных наконечников. Максимальная плотность установки — один аппарат занимает 1 модуль (17,5 мм ширины).

Безопасность и стандарты

Автоматический выключатель iC60N соответствует двум основным российским стандартам: ГОСТ Р 50345 для домашних сетей и ГОСТ 50030.2 для промышленных систем. Это гарантирует соответствие требованиям к изоляции, тепловой стабильности и механической прочности. Конструкция обеспечивает предотвращение случайного контакта с токоведущими частями при установленном положении.

Преимущества

• Высокая отключающая способность (6 кА) позволяет применять устройство даже там, где возможны значительные токи КЗ — например, рядом с силовым трансформатором
• Универсальность: подходит как для бытового, так и для промышленного использования
• Надёжная фиксация на DIN-рейке и удобные зажимы снижают риск плохого контакта
• Явное положение рычага: «ON»/«OFF» и триггер срабатывания позволяют быстро определить причину отключения

Ограничения применения

• Не предназначена для защиты цепей с очень высокими пусковыми токами (например, крупные двигатели, сварочные аппараты) — для них требуется характеристика D
• Работает только в однофазных сетях 230 В; для трёхфазных систем требуются многополюсные модели
• Не рекомендуется для постоянной работы на грани номинала (более 80% от 32 А) длительное время — это сокращает срок службы
• Не имеет встроенной дифференциальной защиты — для защиты от утечек тока нужен отдельный УЗО

Примеры использования

• Защита группы розеток в квартире или офисе
• Подключение осветительных приборов с энергосберегающими лампами
• Щитовая защита насосов, вентиляторов, малых компрессоров
• Функциональный элемент в промышленных щитах управления

Практические советы

• Перед установкой проверьте сечение кабеля: для 32 А минимум 4 мм² меди, особенно при длинных линиях
• Если в щите много автоматов — соблюдайте порядок: от входа к выходу, от больших к меньшим номиналам
• При частых срабатываниях — проверьте нагрузку, возможно, стоит увеличить сечение провода или снизить потребление
• iC60N — часть серии Schneider Electric, поэтому совместим с другими изделиями этой линейки: УЗО, дифавтоматы, контакторы
• Артикул a9f79132 — точный идентификатор для заказа запасного автомата; сохраняйте его при ремонте
