Выключатель автоматический однополюсный ВА 47-63 5А C 4,5кА PROxima | mcb4763-1-05C-pro EKF - замена на M634105C (замена M634105C)

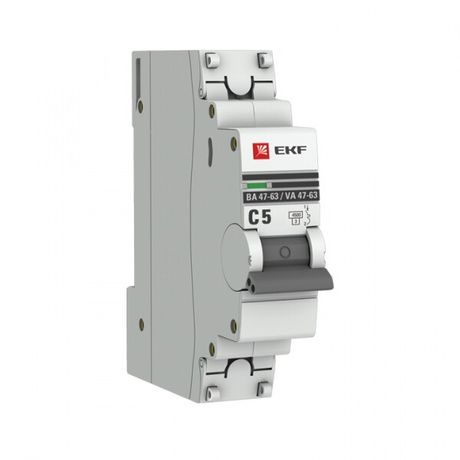

Автоматический выключатель ВА 47-63 от EKF — однополюсное устройство на 5 А с характеристикой срабатывания C и отключающей способностью 4,5 кА, предназначенное для защиты бытовых и промышленных цепей от перегрузок и коротких замыканий. Устройство смонтировано на DIN-рейку, имеет компактную форму и соответствует требованиям ГОСТ Р 50345-2010.

Назначение и область применения

Автоматический выключатель ВА 47-63 используется для ручного включения и отключения электрических цепей переменного тока частотой 50 Гц, а также для автоматической защиты от перегрузок и коротких замыканий. Подходит для установки в распределительных щитках жилых домов, офисов, производственных помещений и других объектов с нагрузкой до 5 А. Применяется в системах освещения, розеточных групп, маломощного оборудования.

Технические характеристики

• Количество полюсов: 1
• Номинальный ток: 5 А
• Характеристика срабатывания: C — подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Номинальное напряжение: 230 В AC
• Номинальное напряжение изоляции: 660 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при токе короткого замыкания до 4500 А
• Сечение подключаемого провода: 1–25 мм² — совместим с медными проводами всех распространённых сечений
• Тип расцепителя: электромагнитный (для КЗ) + тепловой (для перегрузки)
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 41 мм — требует минимального свободного пространства за DIN-рейкой
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Потери мощности: 5,5 Вт — энергоэффективность обеспечена за счёт низкого сопротивления контактов
• Рабочий диапазон температур: от –25 °C до +50 °C
• Климатическое исполнение: УХЛ4 — рассчитан на работу в условиях повышенной влажности и колебаний температуры, типичных для неотапливаемых помещений
• Класс токоограничения: 3 — быстрое гашение дуги снижает энергию, передаваемую в цепь при КЗ
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения
• Категория перенапряжения: III — предназначено для установки в распределительных устройствах вторичного уровня

Совместимость и монтаж

Выключатель ВА 47-63 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж осуществляется путём защёлкивания фиксатора на рейке — никаких дополнительных креплений не требуется. Для подключения используются винтовые зажимы, доступ к которым закрыт пластиковыми крышками. Эти крышки позволяют опломбировать устройство, предотвращая несанкционированное вскрытие. После монтажа рекомендуется проверить плотность затяжки контактных винтов усилием около 0,5 Н·м — недостаточно затянутый контакт вызывает нагрев, слишком сильное — повреждает металл.

Безопасность и стандарты

Автоматический выключатель ВА 47-63 сертифицирован по ГОСТ Р 50345-2010 (соответствует международному стандарту IEC 60898-1). Соответствие нормам гарантирует надёжную работу в условиях, предусмотренных для бытовых и аналогичных промышленных применений. Цветовой индикатор на лицевой панели показывает состояние: «вкл» — зелёный, «выкл» — красный. Это позволяет быстро диагностировать положение аппарата без необходимости вскрытия щита.

Преимущества

• Усиленный корпус с дополнительными заклёпками — предотвращает деформацию при длительной эксплуатации
• Защитные крышки на зажимах — исключают случайное прикосновение к проводам и позволяют пломбировать устройство
• Удобная ручка управления — легко переключается даже в перчатках
• Цветовая индикация состояния — ускоряет обслуживание и диагностику
• Компактность — занимает всего один модуль, экономит место в щите
• Долгий срок службы — гарантия 84 месяца (7 лет)

Ограничения применения

• Не предназначен для работы в условиях высокой запылённости, сырости или воздействия воды — степень защиты IP20 не допускает использование вне закрытых щитов
• Не подходит для защиты цепей с очень высоким пусковым током (например, крупные асинхронные двигатели) — характеристика C не обеспечивает достаточную задержку при таких нагрузках
• Не следует использовать в качестве основного рубильника для частого ручного включения/отключения более 10 раз в день — это сокращает механический ресурс
• Не рассчитан на постоянную работу при температуре выше +50 °C — возможны ложные срабатывания

Примеры использования

• Щиток квартиры — защита группы розеток на кухне или в ванной
• Осветительная группа в офисном помещении
• Подключение маломощного оборудования: принтер, сервер, видеонаблюдение
• Распределительный щит на производстве — защита контрольных цепей, сигнализации, датчиков

Практические советы

• Выбирая автомат ВА 47-63, убедитесь, что суммарная мощность подключённых устройств не превышает 1,15 кВт (при 230 В и 5 А)
• При использовании многожильных проводов используйте наконечники — они предотвращают ослабление контакта
• Перед первым включением проверьте, чтобы ручка находилась в положении «вкл» — при неправильной установке после монтажа она может оказаться в «выкл»
• Для проектирования щитов используйте рекомендованный ассортимент EKF PROxima — все элементы серии совместимы по форме, размерам и функциям
• Не заменяйте этот автомат на устройство с меньшей отключающей способностью — 4,5 кА необходимы для безопасности в современных сетях
