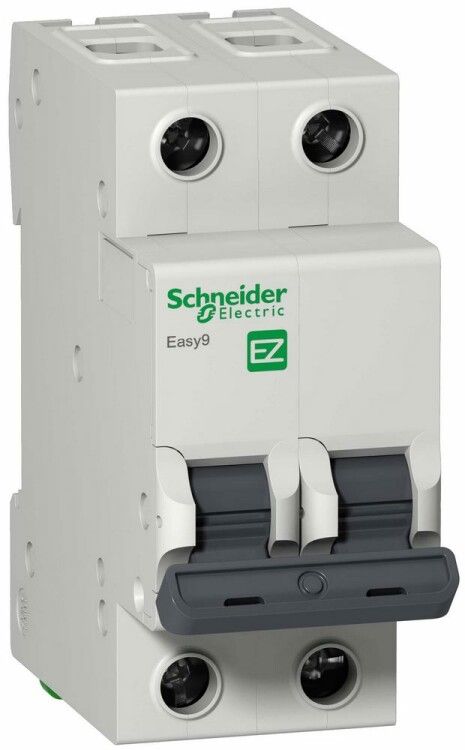

Выключатель автоматический двухполюсный EASY 9 16А C 4,5кА | EZ9F34216 Schneider Electric APC

Автоматический выключатель EASY 9 от Шнейдер Электрик - надёжное устройство для защиты бытовых электросетей от перегрузок и коротких замыканий. Артикул ez9f34216 обеспечивает безопасную работу в одно- и двухфазных цепях с номинальным током 16 А и напряжением до 400 В.

Назначение и область применения

EASY 9 предназначен для установки в распределительных щитках жилых домов, квартир и других объектов с бытовой нагрузкой. Он защищает проводку и электрооборудование от повреждений при длительной перегрузке или аварийном коротком замыкании. Подходит для защиты групп освещения, розеточных контуров, бытовых приборов и маломощного оборудования.

Технические характеристики

• Тип: двухполюсный автоматический выключатель
• Номинальный ток: 16 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Отключающая способность: 4,5 кА - способен отключить ток короткого замыкания до этой величины
• Характеристика расцепителя: C - срабатывает при токе 5–10 крат от номинала, подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, холодильники)
• Количество модулей: 2 (занимает 2 ширины на DIN-рейке)
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода до этого размера
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и воды; требует установки внутри закрытого щита
• Номинальное напряжение изоляции: 500 В
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50 Гц
• Диапазон рабочих температур: от -25 C до +60 C
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью работы в неотапливаемых помещениях
• Категория перенапряжения: IV - предназначено для установки на входе в здание, где возможны высокие переходные процессы
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренная влажность в помещении
• Нормативный документ: ГОСТ Р 50345-2010 (МЭК 60898-1)

Совместимость и монтаж

EASY 9 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 45 мм. Выключатель совместим со всеми типами щитов, соответствующих нормам МЭК. Подключение осуществляется через верхние и нижние клеммы - фаза и ноль подводятся к двум полюсам. Клеммы имеют защитный дизайн: проводник нельзя случайно задеть рукой или инструментом во время затяжки. Возможна пломбировка силовых клемм для предотвращения несанкционированного доступа.

Безопасность и стандарты

Выключатель EASY 9 сертифицирован по международному стандарту МЭК 60898-1 и российскому ГОСТ Р 50345-2010. Конструкция обеспечивает безопасность при работе: ударопрочный корпус с 6 металлическими заклёпками снижает риск механического повреждения, а система клемм исключает контакт с токоведущими частями. Наличие механизма «мгновенного включения» гарантирует точное срабатывание даже при слабом усилии.

Преимущества

• Надёжное срабатывание при перегрузках и КЗ благодаря проверенной технологии расцепителей
• Защита клемм от случайного контакта - снижает риск поражения током при обслуживании
• Возможность опломбировки - удобно для контролируемых объектов (ЖКХ, арендаторы, коммунальные службы)
• Удобная визуальная индикация положения (ручка вниз - отключено, вверх - включено)
• Совместимость с другими изделиями серии EASY 9 - легко формировать компактные щиты

Ограничения применения

• Не предназначен для установки вне закрытых щитов - степень защиты IP20 не защищает от влаги и пыли
• Характеристика C не рекомендована для мощных двигателей с высоким пусковым током (например, компрессоры, сварочные аппараты); лучше выбрать характеристику D
• Не используется в трёхфазных системах - только для одно- и двухфазных сетей
• Не подходит для постоянной работы при температурах ниже -25 C или выше +60 C

Примеры использования

• Защита группы розеток в квартире
• Отключение освещения на этаже многоквартирного дома
• Щитовая защита бойлера, стиральной машины или теплого пола
• Входной автомат в распределительном щите частного дома

Практические советы

• Выбирая EASY 9, убедитесь, что сечение вашего кабеля не превышает 25 мм2 - иначе невозможно плотное соединение
• При сборке щита соблюдайте шаг 17,5 мм на каждый модуль - два модуля займут 35 мм ширины
• Для защиты от перенапряжений используйте дополнительно УЗИП - этот автомат не выполняет функцию молниезащиты
• При необходимости пломбировки клемм используйте специальные пластиковые пломбы, подходящие к модели ez9f34216
• Не применяйте EASY 9 в качестве основного рубильника - он не предназначен для частого ручного включения/выключения
