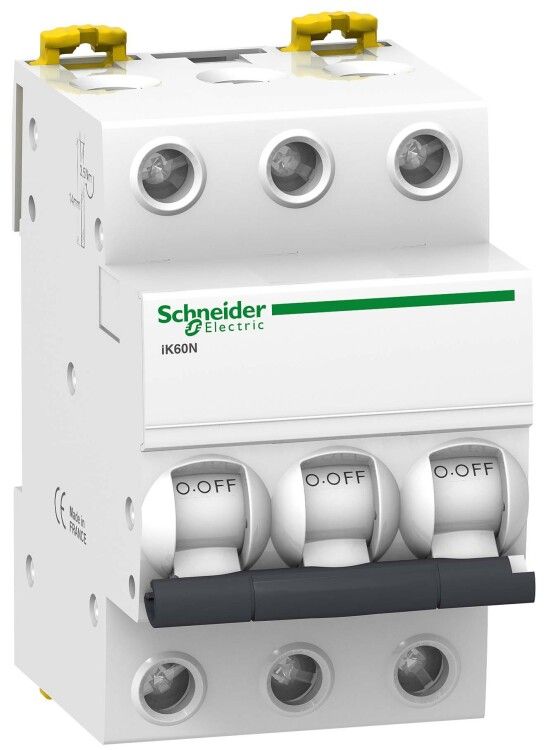

Выключатель автоматический трехполюсный iK60 6А C 6кА | A9K24306 Schneider Electric APC

Автоматический выключатель модульный трехполюсный 6А C 6кА iK60 от Schneider Electric предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Этот аппарат, входящий в серию ACTI9, подходит для установки в щитках жилых домов, офисов и промышленных объектов. Артикул a9k24306 обеспечивает надежную работу в условиях переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель модульный трехполюсный 6А C 6кА iK60 защищает трёхфазные цепи мощностью до 2,5–3 кВт. Он срабатывает при длительной перегрузке или внезапном скачке тока - например, при коротком замыкании. Применяется в распределительных щитах для защиты оборудования: насосов, компрессоров, кондиционеров, станков и освещения. Подходит как для бытового, так и для промышленного использования.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает автомат без отключения;
• Номинальное напряжение: 400 В переменного тока (AC);
• Количество полюсов: 3 - защищает все три фазы одновременно;
• Отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, двигатели, люминесцентные лампы);
• Сечение провода: 1–25 мм2 - совместим с медными проводниками этого диапазона;
• Напряжение изоляции: 440 В - гарантирует безопасную работу при кратковременных повышениях напряжения;
• Импульсное напряжение: 4 кВ - выдерживает высоковольтные импульсы (например, от грозовых разрядов);
• Рабочая температура: от –25C до +60C - подходит для холодных и жарких помещений;
• Степень защиты: IP20 - предохраняет от контакта с пальцами, но не от пыли и воды;
• Модульная ширина: 3 М - занимает три стандартных модуля на DIN-рейке (17,5 мм каждый);
• Глубина монтажа: 44,5 мм - требует соответствующего места внутри щита;
• Частота: 50–60 Гц - работает в сетях России и Европы;
• Класс токоограничения: 3 - быстро ограничивает ток КЗ, снижая риск повреждения проводки;
• Категория перенапряжения: 2 - рассчитан на использование в распределительных устройствах, а не на вводе;
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли, но не токопроводящих загрязнений;
• Климатическое исполнение: УХЛ4 - предназначено для работы в помещениях с умеренным климатом и возможным повышенным уровнем влажности.

Совместимость и монтаж

Автоматический выключатель iK60 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 44,5 мм. Соединение с проводами осуществляется зажимами - затяжка винтов должна выполняться усилием 0,5–0,7 Нм. Не используйте многожильные провода без наконечников - они могут деформироваться. Совместим со всеми устройствами серии ACTI9: одинаковый дизайн, цвет и шаг крепления позволяют собирать компактные и эстетичные щиты. Артикул a9k24306 легко заменить аналогичным по характеристикам - главное, сохранить тип C и 3 полюса.

Безопасность и стандарты

Автоматический выключатель iK60 соответствует международному стандарту IEC/EN 60898-1 и российскому ГОСТ Р 50345-99. Это значит, что он прошёл проверку на долговечность, тепловую стабильность и отключение при аварии. Класс токоограничения 3 и импульсная прочность 4 кВ обеспечивают дополнительную защиту оборудования. Использование термостойкого пластика исключает возгорание корпуса даже при значительном нагреве.

Преимущества

• Высокая надёжность отключения при КЗ благодаря классу 3 токоограничения;
• Удобство сборки щитов - совместимость с серией ACTI9 позволяет использовать единый стиль и крепление;
• Устойчивость к перепадам температур - работает в неотапливаемых помещениях зимой;
• Простота диагностики - рычаг четко показывает состояние (вкл./выкл./трип);
• Защита всех трёх фаз одновременно - исключает частичное питание при аварии.

Ограничения применения

• Не применяется в цепях постоянного тока (DC) - только для AC 50/60 Гц;
• Не подходит для мест с высокой запылённостью или попаданием жидкости - степень защиты IP20 не обеспечивает герметичность;
• Не рекомендован для защиты светодиодных светильников с активными драйверами - их пусковые токи могут вызывать ложные срабатывания;
• Не используется на вводе в здание - категория перенапряжения 2 не покрывает уровень бросков на ЛЭП;
• Не следует применять вместо дифференциального автомата - не защищает от утечек тока на землю.

Примеры использования

• Щиток в квартире - защита трёхфазного кондиционера 2,2 кВт;
• Цеховой щит - отключение станка с асинхронным двигателем 1,5 кВт;
• Общедомовая система - распределение питания на лифт, насосы, системы вентиляции;
• Магазин - питание группы точечных светильников с электромагнитными дросселями.

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность подключённых устройств не превышает 2,5 кВт при 400 В (P = √3 × U × I × cosφ ≈ 2,6 кВт при cosφ=0,8);
• При монтаже в плотном щите оставьте минимум 10 мм зазора вокруг аппарата для теплоотвода;
• Не закручивайте зажимы слишком сильно - можно повредить контактную группу;
• Если автомат часто отключается - проверьте нагрузку, возможно, нужен более высокий номинал (например, 10 А), но только после расчёта сечения провода;
• Для удобства обслуживания пометьте каждое устройство этикеткой - особенно если в щите много автоматов iK60.
