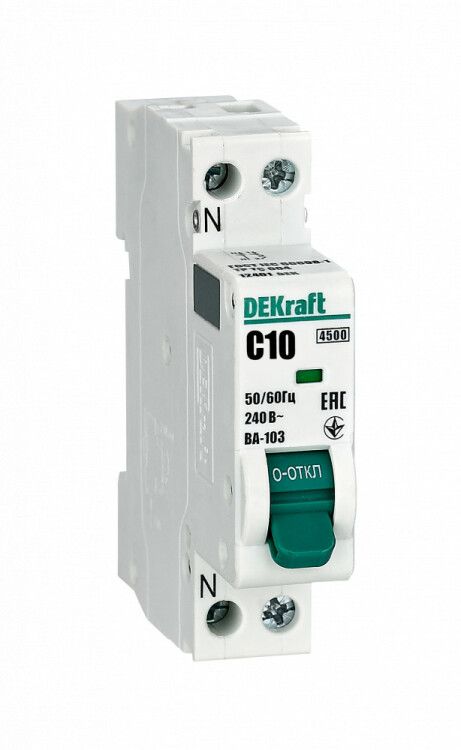

Автоматический выключатель одноролюсный ВА-103(1+N) 10А C 4,5кА | 12401DEK DEKraft APC

Автоматический выключатель ВА-103(1+N) - двухполюсный коммутационный аппарат с номинальным током 10 А и характеристикой срабатывания C, предназначенный для защиты бытовых и промышленных цепей переменного тока. Произведён компанией DEKraft, артикул 12401dek, соответствует требованиям надёжной эксплуатации в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-103(1+N) защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и производственных помещениях - например, для защиты групп освещения, розеточных контуров, маломощного оборудования. Применяется там, где требуется одновременное отключение фазы и нулевого провода - особенно важно при работе с чувствительными устройствами или в системах с повышенными требованиями к безопасности.

Технические характеристики

• Номинальный ток: 10 А
• Количество полюсов: 2 (1P+N - один полюс фазы + один полюс нуля)
• Номинальное напряжение: 240 В переменного тока (AC)
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, небольшие двигатели)
• Частота: 50–60 Гц
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Ширина модуля: 18 мм (1 модуль DIN-рейки)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-103(1+N) монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется путём защёлкивания - никаких дополнительных креплений не требует. Обеспечивает полную совместимость с корпусами и оболочками DEKraft и Systeme Electric. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства. Для правильного подключения: фазный провод - на верхний зажим, нулевой - на нижний; соблюдайте полярность, так как нулевой полюс имеет механическую связь с фазовым.

Безопасность и стандарты

Изделие соответствует международным нормам для автоматических выключателей класса B и C. Наличие индикатора состояния контактов позволяет визуально определить, находится ли аппарат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта крышкой. Конструкция обеспечивает предотвращение случайного прикосновения к токоведущим частям при установленном устройстве в щите.

Преимущества

• Усиленный корпус: 5 монолитных заклёпок увеличивают механическую прочность и долговечность
• Эффективное охлаждение: боковые каналы снижают нагрев при длительной нагрузке и высокой температуре окружающей среды
• Яркий индикатор состояния: окно показывает реальное положение контактов - не зависит от положения рукоятки
• Поддержка аксессуаров: слева можно установить дополнительные модули (например, UVR, SHU, AUX)
• Высокая степень взаимозаменяемости: полностью совместим с популярными сериями DEKraft и Systeme Electric

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C без принудительного охлаждения
• IP20 не допускает использование во влажных, пыльных или открытых помещениях - только внутри закрытых щитов
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше использовать характеристику D
• Нулевой полюс не имеет тепловой и электромагнитной защиты - он лишь механически размыкается вместе с фазой

Примеры использования

• Защита группы розеток в квартире или офисе
• Коммутирование осветительных цепей с энергосберегающими лампами
• Щитовая защита для насосов, вентиляторов, малых станков (до 2,2 кВт)
• Замена старых автоматов в существующих щитах DEKRAFT или Systeme Electric

Практические советы

• При замене автомата проверьте, что новый ВА-103(1+N) точно соответствует по току, характеристике и количеству полюсов - нельзя менять C на B/D без пересчёта нагрузки
• При монтаже используйте только качественные провода сечением 0,5–4 мм2 - рекомендовано производителем
• Не затягивайте зажимы слишком сильно - это повредит контактные площадки
• Если планируете установку аксессуара - заранее выбирайте модель с возможностью крепления слева
• Для щитов с ограниченным местом: благодаря компактной ширине 18 мм, два таких автомата займут всего 2 модуля
