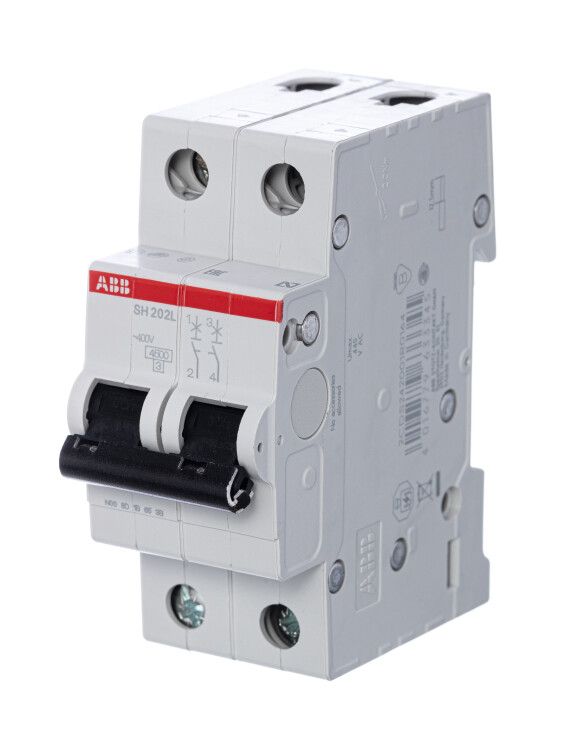

Выключатель автоматический двухполюсный SH202L 10А C 4,5кА (SH202L C10) | 2CDS242001R0104 ABB

Автоматический выключатель ABB SH202L - двухполюсный модульный прибор для защиты электрических цепей от перегрузок и коротких замыканий. Устройство рассчитано на ток 10 А, работает в сетях переменного тока 400 В и устанавливается на DIN-рейку. Подходит для бытовых и аналогичных применений, где требуется надежная и простая защита.

Назначение и область применения

Автоматический выключатель ABB SH202L предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Он включает, проводит и автоматически отключает ток при аварийных ситуациях, предотвращая повреждение проводки и оборудования. Применяется в бытовых электросетях - например, для защиты групп розеток, освещения, бытовой техники. Также используется в небольших офисах, мастерских и других объектах с однофазными нагрузками до 400 В.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Количество полюсов: 2 - одновременно отключаются два провода (фаза и ноль)
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 4,5 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, люминесцентные светильники, насосы, малые двигатели)
• Сечение проводника: 0,75–25 мм2 - допустимый диапазон площади сечения жил для подключения
• Номинальное напряжение изоляции: 440 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - уровень высоковольтного импульса, который выключатель выдерживает без повреждений
• Частота: 50–60 Гц - совместим с сетями России и большинства стран мира
• Рабочая температура: от –25 C до +55 C - можно использовать в неотапливаемых помещениях, подъездах, гаражах
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли
• Модульная ширина: 2 модуля - занимает 17,5 мм на DIN-рейке
• Глубина монтажа: 69 мм - требует соответствующего места внутри щита
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ до минимального уровня
• Категория перенапряжения: III - предназначено для установки в распределительных устройствах, защищающих ответвленные цепи
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Исполнение: стационарное - не предназначен для перемещения или частого демонтажа
• Климатическое исполнение: УХЛ3.1 - рассчитан на умеренный и холодный климат с возможностью работы в условиях повышенной влажности

Совместимость и монтаж

Выключатель ABB SH202L устанавливается на стандартную DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть его на рейке - фиксация происходит двумя защелками снизу. Чтобы снять устройство, отведите защелку отверткой через специальное углубление. Подключение проводов выполняется к винтовым клеммам сверху и снизу. Рекомендуется затягивать винты моментом 0,8–1,0 Нм - недостаточно плотное соединение вызывает нагрев, слишком сильное - повреждает клемму. Подходящие провода: медные, одножильные или многожильные, сечением от 0,75 до 25 мм2. Не используйте алюминиевые провода - они не рекомендованы этим типом выключателя.

Безопасность и стандарты

Выключатель ABB SH202L соответствует международному стандарту МЭК/EN 60898-1, который регламентирует требования к автоматическим выключателям для бытового и аналогичного использования. Соответствие гарантирует проверенную безопасность, точность срабатывания и долговечность. Класс токоограничения 3 и категория перенапряжения III обеспечивают надежную работу даже при скачках напряжения. Устройство прошло сертификацию на соответствие требованиям безопасности Европейского союза и РФ.

Преимущества

• Надежная двухполюсная коммутация - полностью отключает фазу и ноль, исключая опасность остаточного потенциала
• Характеристика “C” оптимальна для бытовых нагрузок - не ложно срабатывает при запуске двигателей и ламп
• Высокая отключающая способность (4,5 кА) - подходит для современных домашних сетей с высокими токами КЗ
• Фирменная система фиксации на DIN-рейке - прочная, удобная, не требует дополнительных креплений
• Широкий диапазон рабочих температур - сохраняет работоспособность в неотапливаемых зонах
• Прозрачная крышка - позволяет визуально контролировать положение рычага (включен / отключен)

Ограничения применения

• Не предназначен для трехфазных систем - только для однофазных цепей
• IP20 не защищает от влаги - нельзя устанавливать во влажных помещениях (ванная, баня, улица)
• Не подходит для мощных промышленных машин с высоким пусковым током (>5×Iн) - для них нужна характеристика D
• Не имеет функции дифференциальной защиты - для защиты от утечек тока требуется отдельный УЗО
• Не рассчитан на частое ручное включение/выключение - не является обычным рубильником

Примеры использования

• Защита группы розеток в кухне или комнате
• Отключение осветительной цепи с энергосберегающими лампами
• Щитовая защита для стиральной машины, бойлера, микроволновой печи
• Распределительный щит в гараже или на даче
• Дополнительный автомат в этажном щите для одной квартиры

Практические советы

• Выбирая автомат, убедитесь, что суммарная мощность всех подключённых приборов не превышает 2,2 кВт (при 220 В и 10 А)
• При замене старого автомата - проверьте сечение проводов в цепи. Если провод меньше 2,5 мм2, то 10 А - максимум, который можно использовать
• Не устанавливайте ABB SH202L рядом с источниками тепла (батареи, котлы) - перегрев снижает срок службы
• При сборке щита оставляйте минимум 10 мм свободного пространства вокруг выключателя для теплоотвода
• Для защиты от утечек тока всегда сочетайте этот автомат с УЗО - он сам не реагирует на токи утечки
• Проверяйте маркировку на корпусе перед установкой - убедитесь, что это именно SH202L, а не другой вариант (например, B или D)
