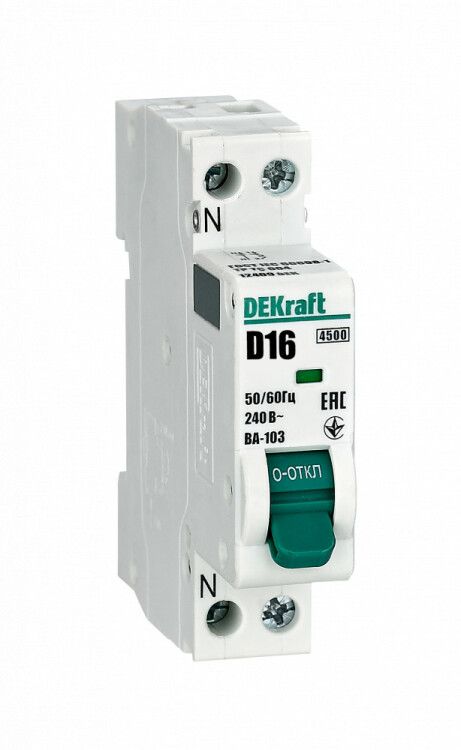

Автоматический выключатель одноролюсный ВА-103(1+N) 16А D 4,5кА | 12409DEK DEKraft APC

Автоматический выключатель ВА-103(1+N) от DEKraft - двухполюсный коммутационный аппарат с отдельным нулевым проводником, предназначенный для защиты цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 16 А, характеристика D и отключающая способность 4,5 кА делают его подходящим для нагрузок с высокими пусковыми токами, таких как двигатели и сварочные оборудование. Артикул 12409dek соответствует серийному решению ВА-103, совместимому с популярными распределительными щитами.

Назначение и область применения

Автоматический выключатель ВА-103(1+N) защищает однофазные электрические цепи с рабочим напряжением до 240 В переменного тока. Подходит для установки в бытовых, торговых и промышленных щитах. Особенно эффективен там, где есть оборудование с высокими пусковыми токами - насосы, компрессоры, конвейеры, сварочные аппараты. Раздельный контакт для нуля обеспечивает безопасную коммутацию в системах TN-S и TT.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 240 В AC
• Частота: 50–60 Гц
• Количество полюсов: 2 (1 фаза + 1 ноль)
• Характеристика срабатывания: D - устойчив к кратковременным перегрузкам (пусковые токи до 10–20× I_n)
• Номинальная отключающая способность: 4,5 кА
• Модульная ширина: 1 модуль (18 мм)
• Номинальное импульсное выдерживаемое напряжение: 4 кВ
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Способ монтажа: DIN-рейка 35 мм
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-103(1+N) устанавливается на стандартную DIN-рейку шириной 35 мм. Его компактная форма (18 мм) позволяет экономить место в щите. Устройство полностью совместимо с корпусами и оболочками DEKraft и Systeme Electric - можно использовать существующую фурнитуру и клеммы. Клеммы рассчитаны на медные жилы сечением до 16 мм2. Для подключения используйте отвертку с плоским наконечником - момент затяжки не регулируется, достаточно плотной фиксации.

Особенности конструкции

• Пять монолитных заклёпок увеличивают механическую прочность корпуса - снижают риск деформации при сборке или ударах.
• Индикатор состояния контактов - окно на передней панели показывает «ON/OFF» даже при закрытой крышке щита.
• Боковые каналы охлаждения обеспечивают лучший теплоотвод - устройство стабильно работает при температуре до +40 C без потери характеристик.
• Левый борт имеет крепления для установки дополнительных аксессуаров: расцепители, блокировки, сигнализации.

Безопасность и стандарты

Автоматический выключатель ВА-103(1+N) соответствует требованиям МЭК 60898-1 и ГОСТ Р 50345. Применяется в сетях с заземлением TN-S/TT. Отключение происходит при превышении тока выше порога срабатывания категории D - это предотвращает ложные срабатывания при запуске двигателей. Индикатор положения контакта исключает случайное включение при обслуживании.

Преимущества

• Раздельный ноль (1P+N) - безопаснее, чем обычный однополюсный автомат, так как разрывает и фазу, и ноль.
• Высокая надёжность благодаря усиленному корпусу и термостабильным материалам.
• Удобный индикатор - не требует вскрытия щита для проверки состояния.
• Поддержка аксессуаров - легко расширить функциональность без замены автомата.
• Долгий срок службы - гарантия 5 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не предназначен для постоянной работы при температуре выше +40 C - требуется принудительное охлаждение или установка в прохладном месте.
• IP20 - нельзя применять во влажных помещениях, на улице или в местах с повышенной запылённостью без дополнительной защиты.
• Не подходит для цепей постоянного тока - только переменный ток 50–60 Гц.
• Нельзя использовать вместо дифференциального автомата - не защищает от утечек тока на землю.

Примеры использования

• Защита сети питания станка с асинхронным двигателем мощностью до 3 кВт.
• Коммутирование группы освещения с галогенными лампами и трансформаторами.
• Щитовая защита вентиляционного оборудования в производственных цехах.
• Распределительный щит торгового центра с группами розеток и маломощных приборов.

Практические советы

• При выборе автомата убедитесь, что посадочный диаметр кабеля не превышает 16 мм2 - иначе возможен нагрев и плохой контакт.
• Если в щите мало места - ВА-103(1+N) занимает всего один модуль, что удобно при компактной сборке.
• Для подключения аксессуаров (например, блокировочных контактов) используйте только оригинальные элементы от DEKraft - совместимость гарантирована.
• Проверьте направление подключения: фаза вводится слева, ноль - справа, согласно маркировке на корпусе.
• Не допускайте перегрузки по току - даже при характеристике D длительная работа на 18–20 А вызовет преждевременный износ.
