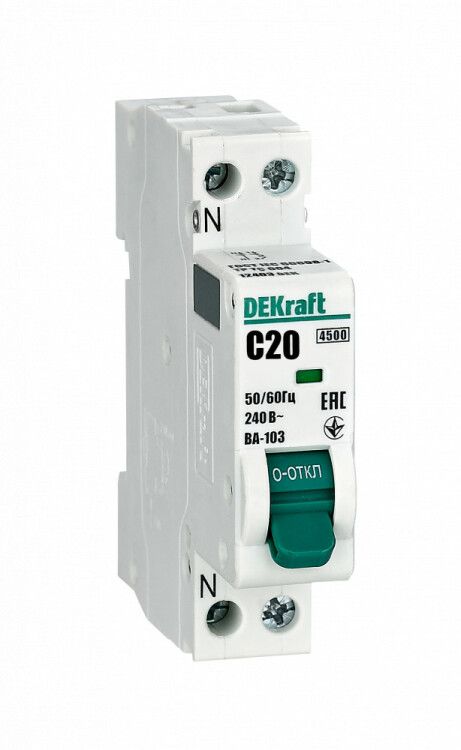

Автоматический выключатель одноролюсный ВА-103(1+N) 20А C 4,5кА | 12403DEK DEKraft APC

Автоматический выключатель ВА-103(1+N) от DEKraft - двухполюсный коммутационный аппарат с отдельным нулевым проводником, предназначенный для защиты бытовых и промышленных цепей переменного тока от перегрузок и коротких замыканий. Номинальный ток 20 А, характеристика C и отключающая способность 4,5 кА делают его подходящим решением для распределительных щитов с нагрузками типа освещения, розеток и малой техники.

Назначение и область применения

Автоматический выключатель ВА-103(1+N) защищает однофазные электрические цепи с рабочим напряжением до 240 В. Он используется там, где требуется разрыв фазы и нуля одновременно - например, в групповых линиях жилых домов, офисов, мастерских. Подходит для питания розеточных контуров, светильников, бытовых приборов мощностью до 4,8 кВт. Применяется в щитках, соответствующих нормам ПУЭ, особенно там, где важна надёжная изоляция и устойчивость к перегреву.

Технические характеристики

• Номинальный ток: 20 А
• Номинальное напряжение: 240 В AC
• Частота: 50–60 Гц
• Количество полюсов: 2 (1P + N)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, розетки, бытовые приборы)
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - обеспечивает устойчивость к кратковременным скачкам напряжения
• Ширина модуля: 18 мм (1 модуль DIN-рейки)
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, не предназначена для открытого монтажа во влажной среде
• Способ монтажа: на DIN-рейку 35 мм
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Автоматический выключатель ВА-103(1+N) монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два зажима: один для фазного провода, второй - для нулевого. Оба рассчитаны на медные провода сечением до 2,5 мм2. Клеммы затягиваются отвёрткой, усилие не требует специального инструмента. Полностью совместим с корпусами DEKraft и Systeme Electric - позволяет использовать существующую комплектацию щита без переделок. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализаторов) только с левой стороны устройства - правая сторона заблокирована конструкцией.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 для автоматических выключателей для бытового и аналогичного применения. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным клеммам и корпусу класса IP20. Индикатор состояния контактов расположен в окошке - виден даже при отключенном положении рукоятки, что снижает риск ошибочного обслуживания. Максимальное импульсное напряжение 4 кВ обеспечивает защиту от сетевых помех и грозовых выбросов.

Преимущества

• Двухполюсная конструкция (1P+N) гарантирует полный разрыв цепи - фаза и ноль отключаются одновременно, повышая безопасность при ремонте
• Монолитные заклёпки увеличивают механическую прочность корпуса - устройство устойчиво к вибрациям и внешним воздействиям
• Боковые каналы охлаждения предотвращают перегрев при длительной работе при повышенной температуре окружающей среды
• Индикатор положения контактов работает независимо от положения рукоятки - легко определить, включён ли автомат, даже при плохом освещении
• Поддержка установки аксессуаров слева - можно расширить функциональность без замены корпуса

Ограничения применения

Не предназначен для использования в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не допускает попадание воды или пыли внутрь. Не рекомендуется для защиты двигателей, сварочных аппаратов или оборудования с высокими пусковыми токами - для них нужна характеристика D. Не следует применять в цепях постоянного тока - только для переменного тока 50–60 Гц. Отключение происходит при токе выше 100–500 А (в зависимости от времени), поэтому не заменяет УЗО - для защиты от утечек тока необходимо дополнительно устанавливать дифференциальный автомат или УЗО.

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Распределение освещения в квартире или офисе
• Щитовая защита для холодильника, микроволновой печи, стиральной машины
• Линии питания маломощных станков, насосов, систем вентиляции

Практические советы

• При выборе автомата ВА-103(1+N) проверьте, чтобы нулевой провод был подключён именно к выводу N - не путайте с фазным
• Посадочный диаметр клемм - 6 мм; используйте провода сечением 1,5–2,5 мм2, лучше с наконечниками
• Если планируете установку аксессуаров - заранее продумайте расположение: они монтируются только слева
• Проверяйте индикатор после монтажа: он должен быть чётко виден и соответствовать реальному положению рукоятки
• Для щитов с ограниченным местом - этот аппарат занимает всего 1 модуль, экономя место
• Не устанавливайте рядом с источниками тепла - боковые каналы охлаждения работают эффективнее при свободном воздушном потоке
